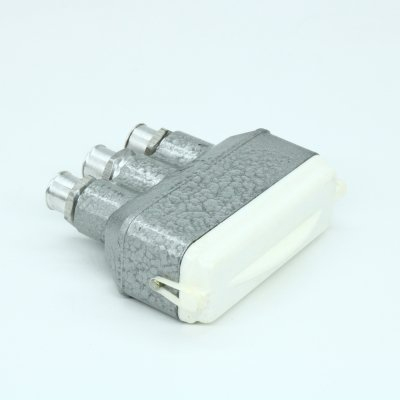

РШАВКП-20-3-О 90-92г «1»

Цена:

1200 ₽

В наличии: 296 шт.

Технические характеристики

РШАВКП-20-3-О

РШАВКП‑20‑3‑О — это низкочастотный прямоугольный штепсельный соединитель типа А, выполненный в виде кабельной прямой вилки на 20 контактов, с тремя контактными втулками в корпусе и с покрытием контактов оловом–висмутом (обозначение «О» относится к покрытию). Он предназначен для соединения и разъединения низкочастотных низковольтных цепей в электро‑ и радиотехнических устройствах, включая постоянный ток, переменный ток до 3 МГц и импульсные режимы.

Назначение и условия применения

Соединитель рассчитан на использование в электрических цепях постоянного, переменного и импульсного тока напряжением до 600 В, с рабочей нагрузкой до 6 А на каждый контакт при равномерном распределении тока. Он применяется как для внутреннего, так и для наружного монтажа в умеренном и холодном климате (УХЛ) и всеклиматическом исполнении (В).

Климатические и механические параметры

Диапазон рабочих температур окружающей среды обычно задан от примерно −60… до +85 °C, с допустимой относительной влажностью до около 98% при температуре около 35–40 °C. Соединитель рассчитан на длительную эксплуатацию: минимальная наработка до отказа порядка 5000 часов, а срок сохраняемости составляет 15–20 лет в зависимости от климатического исполнения.

Конструкция и электрические характеристики

Корпус имеет кабельное прямое исполнение с тремя втулками для закрепления жгута проводов, что позволяет оформить кабельный ввод в разных направлениях. Сопротивление контактов не превышает примерно 10 мОм, сопротивление изоляции в нормальных условиях — не менее нескольких ГОм, электрическая прочность изоляции — порядка 2,1 кВ. Число допустимых сочленений–расчленений соединителя обычно составляет около 1000 циклов.

Описание

Назначение соединителя

РШАВКП-20-3-О «1» — низкочастотный прямоугольный штепсельный соединитель типа А, изготовленный в виде кабельной прямой вилки на 20 контактов. Изделие предназначено для соединения и разъединения низкочастотных низковольтных цепей в электро- и радиотехнических устройствах. Соединитель обеспечивает коммутацию цепей постоянного тока, переменного тока с частотой до 3 МГц, а также работу в импульсных режимах.

Основное назначение — организация надёжного электрического соединения кабельных жгутов и блоков аппаратуры с возможностью многократного сочленения и расчленения в процессе эксплуатации, монтажа и технического обслуживания.

Конструктивные особенности

Корпус соединителя выполнен в кабельном прямом исполнении и оснащён тремя контактными втулками, предназначенными для закрепления жгута проводов. Такое решение позволяет оформить кабельный ввод в разных направлениях и обеспечить механическую фиксацию проводов внутри корпуса. Контактная группа содержит 20 контактов.

Покрытие контактов — олово-висмут. Буквенное обозначение «О» в наименовании указывает именно на этот тип покрытия контактных элементов.

Электрические характеристики

Соединитель рассчитан на работу в цепях напряжением до 600 В с рабочей нагрузкой до 6 А на каждый контакт при условии равномерного распределения тока между контактами. Ключевые электрические параметры изделия приведены ниже.

Рабочее напряжение — до 600 В.
Токовая нагрузка — до 6 А на контакт при равномерном распределении тока.
Сопротивление контактов — не более примерно 10 мОм.
Сопротивление изоляции в нормальных условиях — не менее нескольких ГОм.
Электрическая прочность изоляции — порядка 2,1 кВ.
Число допустимых сочленений-расчленений — около 1000 циклов.
Диапазон коммутируемых частот переменного тока — до 3 МГц.

Условия эксплуатации и климатическое исполнение

Соединитель применяется как для внутреннего, так и для наружного монтажа. Изделие выпускается в исполнении для умеренного и холодного климата (УХЛ) и во всеклиматическом исполнении (В). Диапазон рабочих температур окружающей среды составляет от примерно минус 60 до плюс 85 градусов Цельсия. Допустимая относительная влажность достигает около 98 процентов при температуре около 35–40 градусов Цельсия.

Изделие рассчитано на длительную эксплуатацию: минимальная наработка до отказа составляет порядка 5000 часов. Срок сохраняемости — от 15 до 20 лет в зависимости от климатического исполнения.

Применение

Соединитель востребован в электро- и радиотехнической аппаратуре, где требуется коммутация низковольтных низкочастотных цепей. Типовые области применения включают:

Монтаж кабельных жгутов внутри приборов, шкафов и блоков радиоэлектронной аппаратуры.
Подключение внешних кабельных линий к устройствам при наружной установке.
Организацию разъёмных соединений в цепях постоянного, переменного и импульсного тока.
Использование в составе оборудования, эксплуатируемого в умеренном, холодном и всеклиматическом исполнении.

Приёмочные данные и год выпуска

Товарная позиция имеет приёмку «1». Год выпуска — 90–92. Указанные сведения относятся к подтверждённым характеристикам VirtueMart для данной позиции. Артикул изделия — 40879, категория — РША.
