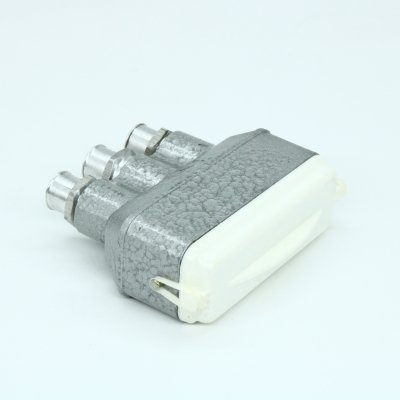

РШАВКП-20-3 98г «1»

Цена:

975 ₽

В наличии: 54 шт.

Технические характеристики

РШАВКП-20-3

РШАВКП‑20‑3 — это 20‑контактная прямоугольная кабельная вилка серии РША, предназначенная для низкочастотных низковольтных электрических цепей в аппаратуре специального и общего назначения. Она используется для соединения и разъединения линий постоянного, переменного (до частот порядка 3 МГц) и импульсного тока.

Назначение и сфера применения

РШАВКП‑20‑3 применяется в радиоэлектронной и электро‑радиотехнической аппаратуре, в том числе в приборах, измерительных системах и устройствах управления, где необходим надежный многожильный соединитель. Разъём рассчитан на внутренний и наружный монтаж, что позволяет использовать его как в кабельных сборках, так и в приборных блоках.

Расшифровка обозначения

«РША» означает прямоугольный штепсельный соединитель типа А.
«В» — вид соединителя, в данном случае вилка.
«КП» — кабельное прямое исполнение корпуса.
«20» — количество контактов (20).
«3» — число отверстий‑втулок в корпусе для вывода проводов кабеля.

Основные технические параметры

Количество контактов: 20.
Рабочий ток на контакт: около 6 А при равномерной нагрузке.
Максимальное рабочее напряжение: до 600 В (в зависимости от условий и приёмки).
Сопротивление контакта: не более 10 мОм (0,01 Ом).
Сопротивление изоляции: не менее 5–10 ГОм в нормальных условиях.
Электрическая прочность изоляции: не менее порядка 2 кВ (около 2100 В).

Механические и климатические характеристики

Корпус металлический, кабельное прямое исполнение с втулкой или несколькими втулками для крепления кабеля.
Габаритные размеры вилки РШАВКП‑20‑3 примерно 87×89×31,5 мм.
Масса без заглушки не превышает 140–160 грамм.
Допустимый диапазон температур окружающей среды: примерно от −60 °С до +85 °С, влажность до 98% при температуре около +35…+40 °С.
Климатическое исполнение — УХЛ (умеренный и холодный климат) и всеклиматическое «В».

Надёжность и ресурс

Минимальная наработка до отказа при номинальных режимах составляет порядка 5000 часов.
Допускается не менее 1000 циклов сочленения‑расчленения (вилка–розетка).
Срок сохраняемости при соответствующем исполнении (УХЛ или В) достигает 15–20 лет при хранении в нормальных условиях.

Описание

РШАВКП-20-3

РШАВКП-20-3 — прямоугольный низкочастотный электрический соединитель в исполнении кабельной прямой вилки, рассчитанный на применение в аппаратуре, где требуются надёжное многоконтактное подключение, фиксация кабеля и устойчивость к внешним воздействиям. Модель имеет 20 контактов и три втулки корпуса, что отражено в её маркировке.

РШАВКП-20-3 для электрических соединений

Соединитель РШАВКП-20-3 применяется для коммутации и разъединения электрических цепей постоянного, переменного и импульсного тока. Он относится к семейству прямоугольных низкочастотных разъёмов РША и используется в радиоэлектронной аппаратуре общего и специального назначения. По данным технических описаний серии, такие разъёмы подходят для цепей переменного тока частотой до 3 МГц.

Исполнение «КП» означает кабельную прямую часть: конструкция ориентирована на объёмный монтаж и подключение проводов пайкой к хвостовикам контактов. Металлический корпус обеспечивает механическую защиту, а втулки помогают закреплять кабельный жгут. Для фиксации соединения предусмотрены специальные зажимы.

Расшифровка маркировки

Обозначение РШАВКП-20-3 содержит ключевые сведения о конструкции разъёма:

РША — прямоугольный штепсельный соединитель типа А
В — вилка, то есть штыревая часть соединителя
КП — кабельный прямой корпус
20 — количество электрических контактов
3 — количество втулок в корпусе

Такая маркировка помогает быстро определить назначение изделия при проектировании, ремонте и комплектации электротехнических систем.

Основные характеристики

Для РШАВКП-20-3 указываются следующие рабочие параметры:

Параметр	Значение
Количество контактов	20
Рабочий ток на контакт	до 6 А
Максимальное рабочее напряжение	до 600 В
Сопротивление контакта	не более 0,01 Ом
Сопротивление изоляции	не менее 5 000 МОм
Электрическая прочность изоляции	не менее 2 100 В
Число сочленений и расчленений	до 1 000
Минимальная наработка	5 000 часов
Диапазон рабочих температур	от −60 до +85 °C
Габариты	89 × 87 × 31,5 мм

Указанные характеристики позволяют применять соединитель в оборудовании с повышенными требованиями к стабильности электрического контакта, изоляции и механической прочности.

Конструктивные особенности

Контактные элементы РШАВКП-20-3 могут иметь покрытия из серебра либо олово-висмута, что способствует снижению переходного сопротивления и повышению стойкости контактной группы при эксплуатации. Подсоединение проводников выполняется пайкой, поэтому разъём удобен для стационарного объёмного монтажа в шкафах, блоках, приборах и кабельных сборках.

Кабельные корпуса соединителей этого типа могут выполняться с уплотнительными элементами, повышающими защиту от пыли и брызг, а конструкция корпуса предусматривает крепление жгута проводов. Это особенно важно там, где кабель подвергается вибрации, перемещению или механическим нагрузкам.

Где используется РШАВКП-20-3

Разъём РШАВКП-20-3 востребован в системах, где необходимо передавать несколько электрических сигналов или цепей питания через единое надёжное разъёмное соединение. Типичные области применения:

Радиоэлектронные устройства и блоки управления
Контрольно-измерительная аппаратура
Промышленные системы автоматики
Электротехнические шкафы и пульты
Кабельные жгуты оборудования
Специализированная аппаратура, работающая при вибрациях и широком диапазоне температур

Например, один РШАВКП-20-3 может объединить 20 отдельных цепей между кабельным жгутом и приборным блоком: при обслуживании оборудования соединение можно быстро разъединить, не распаивая каждый провод по отдельности.

Практические преимущества

Главное преимущество РШАВКП-20-3 — сочетание многоконтактной компоновки, прочного металлического корпуса и параметров, подходящих для эксплуатации в сложных климатических и механических условиях. Для исполнений УХЛ и В указываются пригодность к работе при высокой влажности и температурах от −60 до +85 °C; серия также рассчитана на вибрационные нагрузки.

При подборе разъёма важно проверить совместимость с ответной гнездовой частью, схему распайки контактов, требуемое климатическое исполнение, тип кабеля и способ фиксации жгута. Правильно подобранный РШАВКП-20-3 помогает организовать аккуратное, ремонтопригодное и устойчивое электрическое соединение в составе оборудования.
