Назначение

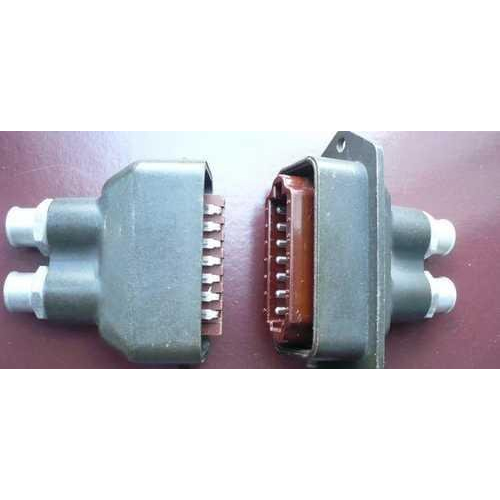

РШАВКП-14-2-О «1» — кабельная вилка прямоугольного соединителя серии РШАВ с 14 контактами и двумя втулками. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Основное назначение — надёжное соединение кабелей, в том числе при подключении пультов управления к оборудованию, например к автомату АДГ-500.

Конструкция корпуса прямая, кабельная, монтаж проводов выполняется объёмным способом пайкой. Такое исполнение обеспечивает механическую прочность соединения и стабильный электрический контакт в условиях эксплуатации.

Подтверждённые особенности

Соединитель рассчитан на рабочий ток до 6 А на контакт и максимальное напряжение 700 В. Шаг контактов в ряду составляет 5,5 мм, шаг между рядами — 13 мм, что определяет плотность компоновки и совместимость с ответными частями серии.

Климатическое исполнение УХЛ и В допускает работу в широком диапазоне температур: от минус 60 до плюс 85 градусов Цельсия. Сопротивление изоляции — не менее 5000 МОм. Ресурс по количеству сочленений — 1000 циклов. Изделие выдерживает вибрацию в диапазоне 1–200 Гц при ускорении 10g. Масса составляет ориентировочно от 110 до 127 г, габаритные размеры — 70,5 на 32,5 на 89 мм.

Технические характеристики

• Количество контактов: 14
• Рабочий ток на контакт: до 6 А
• Максимальное напряжение: 700 В
• Шаг контактов в ряду: 5,5 мм
• Шаг между рядами: 13 мм
• Габаритные размеры: 70,5 на 32,5 на 89 мм
• Рабочая температура: от минус 60 до плюс 85 градусов Цельсия
• Климатическое исполнение: УХЛ, В
• Сопротивление изоляции: не менее 5000 МОм
• Количество сочленений: 1000
• Масса: около 110–127 г

Применение

РШАВКП-14-2-О «1» применяется в составе кабельных сборок и пультов управления, где требуется прямоугольное разъёмное соединение с защитой от вибрационных нагрузок. Типовой пример использования — подключение пультов управления к автомату АДГ-500. Вилка работает в цепях с токами до 6 А на контакт и напряжением до 700 В, что позволяет применять её в системах управления, контроля и сигнализации.

Монтаж выполняется пайкой с объёмной укладкой проводов, что обеспечивает надёжный электрический контакт и устойчивость к механическим воздействиям. Прямой кабельный корпус упрощает прокладку жгута и фиксацию соединения в условиях ограниченного пространства.

Приёмочные данные

Для товара указана приёмка «1» и год выпуска 91. Эти сведения относятся к партии или конкретному исполнению изделия и приведены в соответствии с данными каталога. Производитель в представленных сведениях не указан.
