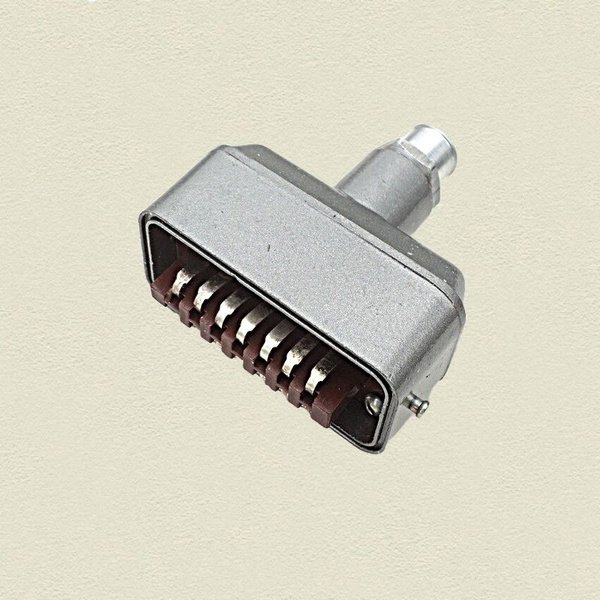

РШАВКП-14-1-О 89-92г «1»

Цена:

650 ₽

В наличии: 1757 шт.

Технические характеристики

РШАВКП-14-1-О

РШАВКП-14-1-О представляет собой 14-контактную вилку в кабельном прямом корпусе из серии прямоугольных соединителей РШАВ. Это электрический разъём российского производства, предназначенный для надёжного соединения в цепях постоянного, переменного (до 3 МГц) и импульсного тока.

Основное назначение

Соединители типа РШАВКП используются во электро- и радиооборудовании, контрольно-измерительных приборах для внутреннего или наружного монтажа. Корпус пылебрызгозащищённый с уплотнительной прокладкой, контакты выполнены из серебра для обеспечения низкого сопротивления.

Технические характеристики

Разъём выдерживает рабочее напряжение до 700 В и ток до 6 А на контакт (общая нагрузка до 84 А). Сопротивление контакта не превышает 10 мОм, сопротивление изоляции — не менее 5000 МОм, электрическая прочность — 2100 В.

Габаритные размеры: 70,5 × 32,5 × 89 мм, шаг контактов в ряду — 5,5 мм, между рядами — 13 мм.

Условия эксплуатации

Диапазон температур: от -60°C до +85°C, влажность до 98% при +35°C, вибрация 1–200 Гц с ускорением 10g. Климатическое исполнение УХЛ или В, срок службы — 5000 часов наработки, до 1000 сочленений-расчленений.

Описание

Назначение соединителя РШАВКП-14-1-О «1»

РШАВКП-14-1-О «1» (артикул 40876) представляет собой 14-контактную вилку в кабельном прямом корпусе из серии прямоугольных соединителей РШАВ. Это электрический разъём российского производства, предназначенный для надёжного соединения в цепях постоянного, переменного (до 3 МГц) и импульсного тока.

Соединители типа РШАВКП применяются в электро- и радиооборудовании, а также в контрольно-измерительных приборах для внутреннего или наружного монтажа. Изделие обеспечивает механическое и электрическое сопряжение ответных частей, сохраняя стабильность параметров при воздействии внешних факторов.

Подтверждённые особенности конструкции

Корпус вилки имеет пылебрызгозащищённое исполнение с уплотнительной прокладкой, что препятствует проникновению пыли и влаги внутрь разъёма. Контакты выполнены из серебра, что обеспечивает низкое переходное сопротивление и надёжность соединения.

Разъём выдерживает рабочее напряжение до 700 В и ток до 6 А на контакт при общей нагрузке до 84 А. Сопротивление контакта не превышает 10 мОм, сопротивление изоляции составляет не менее 5000 МОм, а электрическая прочность достигает 2100 В.

Габаритные размеры изделия составляют 70,5 на 32,5 на 89 мм. Шаг контактов в ряду равен 5,5 мм, а расстояние между рядами — 13 мм. Климатическое исполнение соответствует УХЛ или В.

Технические характеристики

Количество контактов: 14.
Тип: вилка кабельная прямая.
Рабочее напряжение: до 700 В.
Ток на контакт: до 6 А.
Общая нагрузка: до 84 А.
Сопротивление контакта: не более 10 мОм.
Сопротивление изоляции: не менее 5000 МОм.
Электрическая прочность: 2100 В.
Шаг контактов в ряду: 5,5 мм.
Расстояние между рядами: 13 мм.
Габаритные размеры: 70,5 на 32,5 на 89 мм.

Условия эксплуатации и ресурс

Диапазон рабочих температур соединителя охватывает значения от минус 60 градусов Цельсия до плюс 85 градусов Цельсия. Изделие сохраняет работоспособность при относительной влажности до 98 процентов при температуре плюс 35 градусов Цельсия.

Разъём устойчив к воздействию вибрации в диапазоне от 1 до 200 Гц с ускорением 10g. Срок службы составляет 5000 часов наработки, а количество сочленений-расчленений достигает 1000 циклов.

Применение

РШАВКП-14-1-О «1» востребован в составе электро- и радиооборудования, контрольно-измерительных приборов, где требуется компактное и защищённое соединение с повышенными требованиями к стабильности контакта. Вилка подходит как для внутреннего, так и для наружного монтажа благодаря пылебрызгозащищённому корпусу.

Приёмка и дата выпуска

Данная позиция поставляется с приёмкой «1», что подтверждает соответствие изделия установленным требованиям. Год выпуска — 89-92.
