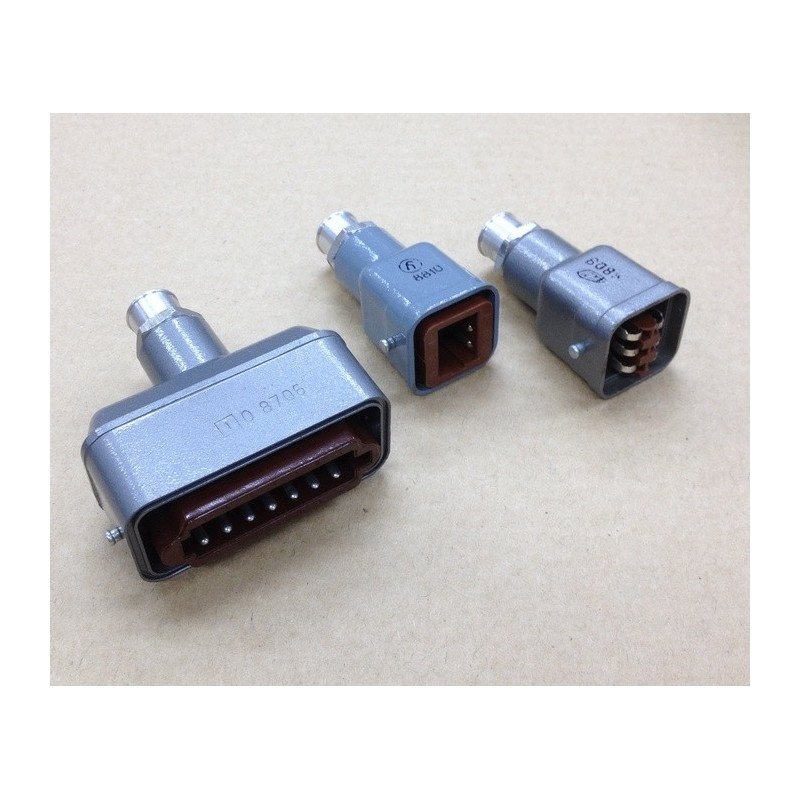

РШАВКП-6-1

РШАВКП‑6‑1 — это тип низкочастотного прямоугольного электрического соединителя (разъёма‑вилки) радикальной серии РША, разработанной в рамках советской/российской номенклатуры электрических соединителей.

Общее назначение и конструкция

РШАВКП‑6‑1 предназначен для соединения и разъединения низкочастотных низковольтных электрических цепей постоянного, переменного (частотой до порядка десятков МГц) и импульсного тока в электро‑ и радиотехнической аппаратуре.

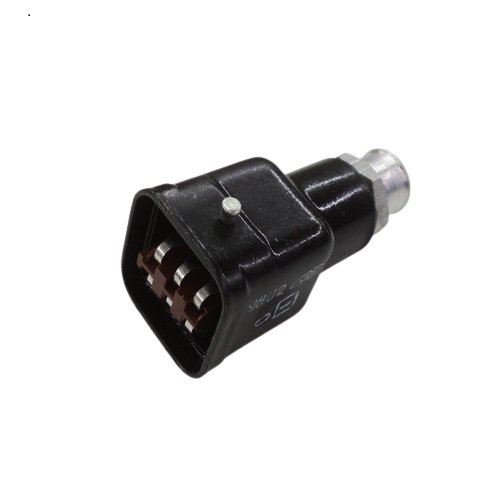

Это 6‑контактная вилка кабельная прямая, обычно с одним кабельным выходом и встроенным изоляционным корпусом, рассчитанная для монтажа в кабельных линиях и внутренних блоках оборудования.

Электрические параметры

• Количество контактов: 6.

• Максимальное рабочее напряжение: до 600–700 В (в зависимости от исполнения и условий эксплуатации).

• Рабочий ток на один контакт: до 6 А, суммарный ток на разъём — до 36 А при равномерном распределении.

• Сопротивление контакта не более 10 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

• Электрическая прочность изоляции — не менее 2100 В переменного тока.

Климатические и механические характеристики

• Рабочий диапазон температур: примерно от −60 °C до +85 °C, что позволяет использовать разъём в суровых климатических условиях, в том числе в транспортном и промышленном оборудовании.

• Относительная влажность до 98% при температуре около +35–40 °C, что соответствует исполнению УХЛ 2.1 по ГОСТ.

• Разъём рассчитан на вибрационные нагрузки в диапазоне частот 1–200 Гц с ускорением до 10g, а также на не менее 1000 циклов сочленения‑расчленения.

Использование в промышленности

РШАВКП‑6‑1 применяется в промышленной аппаратуре, средствах автоматики, телемеханики и в транспортных системах (в том числе железнодорожной технике) для разъёмных соединений межблочных и кабельных цепей питания и сигнальных линий.
Благодаря высокой надёжности контактов, стойкости к вибрации и широкому диапазону температур данный тип разъёмов часто встречается в отечественных промышленных и военных изделиях советского и постсоветского производства.
