Назначение разъёма РШАВ КУ-20-1 «ОТК»

РШАВ КУ-20-1 «ОТК» — промышленный электрический разъём серии РШАВ, предназначенный для надёжного соединения электрических цепей в жёстких условиях эксплуатации. Изделие применяется для передачи сигналов и питания между блоками и узлами оборудования, где предъявляются повышенные требования к виброустойчивости, стойкости к климатическим воздействиям и стабильности контактного соединения.

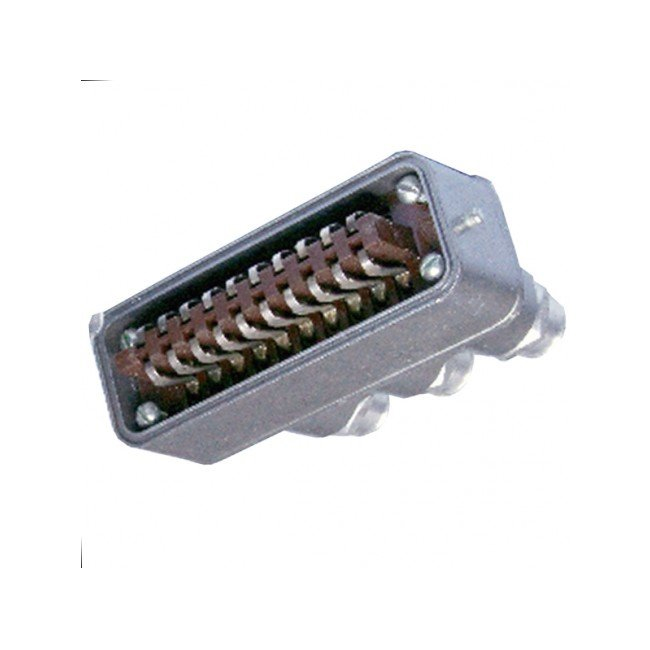

Конструктивно разъём представляет собой кабельную вилку углового исполнения: обозначение КУ указывает на кабельный угловой вариант. Маркировка «ОТК» означает, что изделие прошло приёмку отдела технического контроля, подтверждающую соответствие установленным стандартам качества.

Разъём востребован в авиационной, военной и промышленной технике, где необходима высокая надёжность соединений и устойчивость к механическим нагрузкам. Артикул товара — 20758, категория — РША, год выпуска — 2018, приёмка — «ОТК».

Подтверждённые технические особенности

Разъём рассчитан на рабочее напряжение до 700 В и ток до 6 А на контакт. При равномерной нагрузке общий ток достигает 120 А. Шаг контактов составляет 5,5 мм в ряду и 13 мм между рядами, что обеспечивает компактность и совместимость с другими элементами серии РШАВ.

Изделие работает с постоянным, переменным током частотой до 3 МГц и импульсными сигналами. Температурный диапазон эксплуатации — от минус 60 °C до плюс 85 °C. Климатическое исполнение — УХЛ или В по ГОСТ, влажность — до 98 % при температуре плюс 35 °C.

Ключевые электрические и механические параметры:

• сопротивление изоляции — не менее 5000 МОм;
• сопротивление контакта — не более 10 мОм;
• виброустойчивость — выдерживает вибрацию 1–200 Гц с ускорением 10g;
• ресурс соединений и рассоединений — до 1000 циклов;
• наработка на отказ — 5000 часов;
• корпус угловой кабельный, габариты около 120 на 32,5 на 64 мм;
• масса — около 140–165 г.

Разъём имеет 20 контактов, что позволяет передавать несколько независимых сигналов и цепей питания через одно соединение.

Применение и условия эксплуатации

РШАВ КУ-20-1 «ОТК» предназначен для работы в составе бортовых и наземных систем авиационной техники, военных комплексов и промышленного оборудования. Угловое кабельное исполнение упрощает монтаж в ограниченном пространстве и снижает нагрузку на кабель при прокладке.

Основные сферы применения:

1. Авиационная техника — бортовые системы, приборные комплексы, линии передачи сигналов.
2. Военная техника — аппаратура связи, управления и питания в полевых условиях.
3. Промышленное оборудование — станки, агрегаты и установки, работающие при вибрации и перепадах температур.

Благодаря устойчивости к вибрации, широкому температурному диапазону и высокой влажности разъём сохраняет работоспособность в условиях, где обычные соединители быстро выходят из строя. Совместимость с элементами серии РШАВ позволяет использовать изделие при сборке и ремонте существующего оборудования без доработок.

Габаритные размеры близких аналогов серии РШАВКУ-20-1 составляют около 120 на 32,5 на 64 мм, масса — 140–165 г. Разъём поставляется как отдельное изделие; сведения о комплектации и стране производства в предоставленных данных не указаны.
