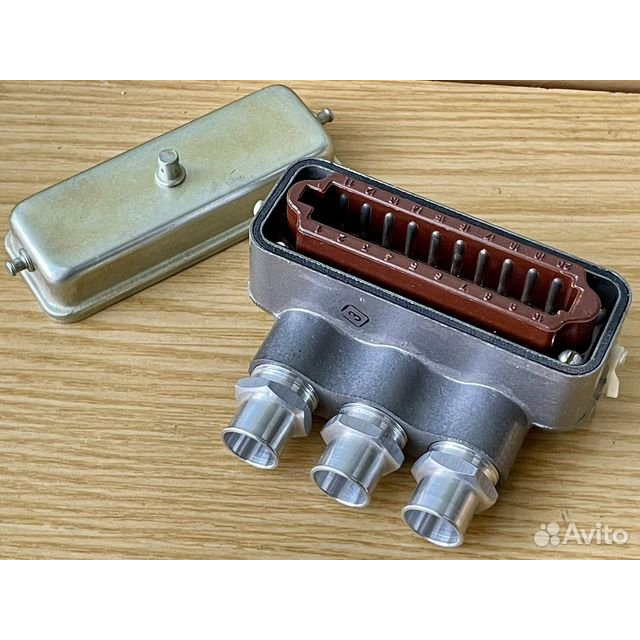

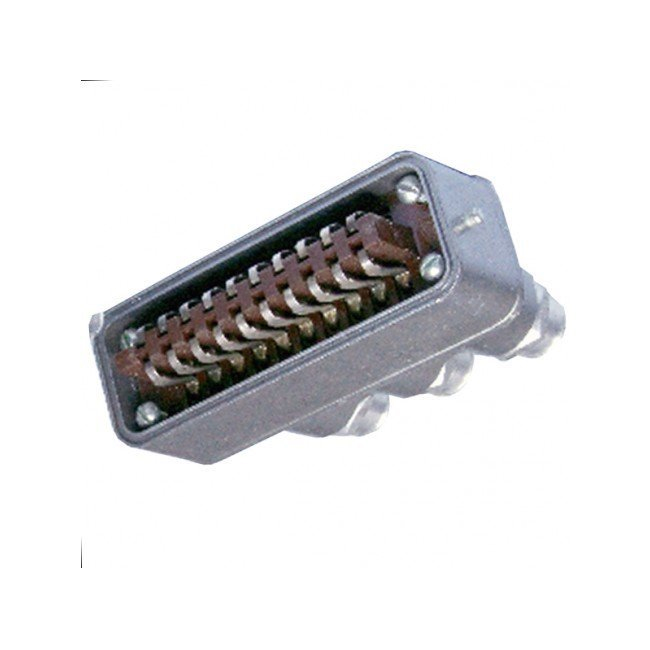

РШАВ-КУ-20-1 2016-17г

Цена:

1000 ₽

В наличии: 200 шт.

Заводская упаковка

Технические характеристики

РШАВ-КУ-20-1 — это кабельный угловой соединитель вилочного типа из серии РША, предназначенный для надежного соединения и разъединения низкочастотных электрических цепей в электро- и радиотехнических устройствах. Он работает с постоянным, переменным током (до 3 МГц) или импульсным током при напряжении до 700 В.

Соединитель имеет 20 контактов с шагом 5,5 мм в ряду и 13 мм между рядами, рабочий ток на контакт — до 6 А (общий до 120 А). Сопротивление контакта не превышает 10 мОм, изоляции — не менее 5000 МОм, электрическая прочность — 2100 В.

Вилка устанавливается в угловой корпус размером 120×32,5×64 мм с выводами для кабеля (втулками) и замками-скобами для фиксации. Покрытие контактов — серебро или олово-висмут, климатическое исполнение УХЛ или В (от -60°C до +85°C, вибрация до 200 Гц, удары до 1500 м/с²).

Количество сочленений-расчленений — до 1000 циклов, наработка на отказ — минимум 5000 часов, срок сохраняемости — 15–20 лет в зависимости от исполнения.

Описание

Назначение

РШАВ-КУ-20-1 — кабельный угловой соединитель вилочного типа из серии РША. Изделие предназначено для надёжного соединения и разъединения низкочастотных электрических цепей в электро- и радиотехнических устройствах. Соединитель применяется там, где требуется компактная угловая компоновка кабельного вывода и стабильная работа при постоянном, переменном или импульсном токе.

Допустимое рабочее напряжение составляет до 700 В. Переменный ток — с частотой до 3 МГц. Совместимость с указанными режимами делает изделие пригодным для эксплуатации в составе низкочастотной аппаратуры различного назначения.

Подтверждённые особенности и характеристики

Конструкция соединителя включает 20 контактов. Шаг контактов в ряду — 5,5 мм, расстояние между рядами — 13 мм. Рабочий ток на контакт достигает 6 А, суммарный ток по всем контактам — до 120 А.

Электрические параметры нормированы следующими значениями:

сопротивление контакта — не более 10 мОм;
сопротивление изоляции — не менее 5000 МОм;
электрическая прочность — 2100 В.

Вилка устанавливается в угловой корпус размером 120 мм на 32,5 мм на 64 мм. Корпус оснащён выводами для кабеля (втулками) и замками-скобами для фиксации. Покрытие контактов — серебро либо олово-висмут.

Климатическое исполнение — УХЛ или В. Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 85 градусов Цельсия. Изделие устойчиво к вибрации с частотой до 200 Гц и к ударам с ускорением до 1500 метров на секунду в квадрате.

Применение и ресурс

Соединитель применяется в электро- и радиотехнических устройствах для коммутации низкочастотных цепей. Угловой корпус и кабельные втулки позволяют организовать аккуратный вывод кабеля и зафиксировать соединение замками-скобами, что снижает риск самопроизвольного расчленения при вибрации и ударах.

Ресурсные показатели изделия:

количество сочленений-расчленений — до 1000 циклов;
наработка на отказ — не менее 5000 часов;
срок сохраняемости — от 15 до 20 лет в зависимости от исполнения.

Поставка осуществляется в заводской упаковке. Год выпуска, указанный в карточке товара, — 2016–17. Производитель в данных о товаре не указан.
