Назначение разъёма РШАВ КУ-20-1

РШАВ КУ-20-1 — низкочастотный разъёмный соединитель серии РША (расшифровывается как «Разъём Штекерный Аппаратный»), изготовленный по техническим условиям бРО.364.015 ТУ. Изделие представляет собой вилку с кабельным угловым корпусом, оснащённую 20 контактами. Разъём предназначен для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока в аппаратуре радиоэлектронного и промышленного назначения.

Каталожное краткое описание указывает на поставку в заводской упаковке, что подтверждает оригинальность изделия и его сохранность при транспортировке и хранении.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного соединителя, которые позволяют оценить его применимость в конкретных условиях эксплуатации.

• Количество контактов — 20, размещены в два ряда.
• Шаг контактов в ряду — 5,5 мм, шаг между рядами — 13 мм.
• Максимальное рабочее напряжение — до 700 В (по ряду технических условий — до 600–700 В).
• Допустимый рабочий ток на один контакт — до 6 А, суммарный ток по разъёму — до 120 А при равномерной нагрузке.
• Сопротивление контакта — не более 10 мОм.
• Сопротивление изоляции при нормальных условиях — не менее 5000 МОм.
• Электрическая прочность изоляции — не менее 2100 В.
• Диапазон рабочих температур окружающей среды — примерно от минус 60 °C до плюс 85 °C.
• Климатическое исполнение по ГОСТ — УХЛ и В, то есть для умеренного и холодного климата, в том числе в виброустойчивом варианте.
• Ресурс — порядка 1000 циклов сочленения и расчленения, наработка до отказа около 5000 часов.
• Габаритные размеры — около 120 на 32,5 на 64 мм; точные значения могут отличаться в зависимости от производителя и технических условий.

Конструктивные особенности

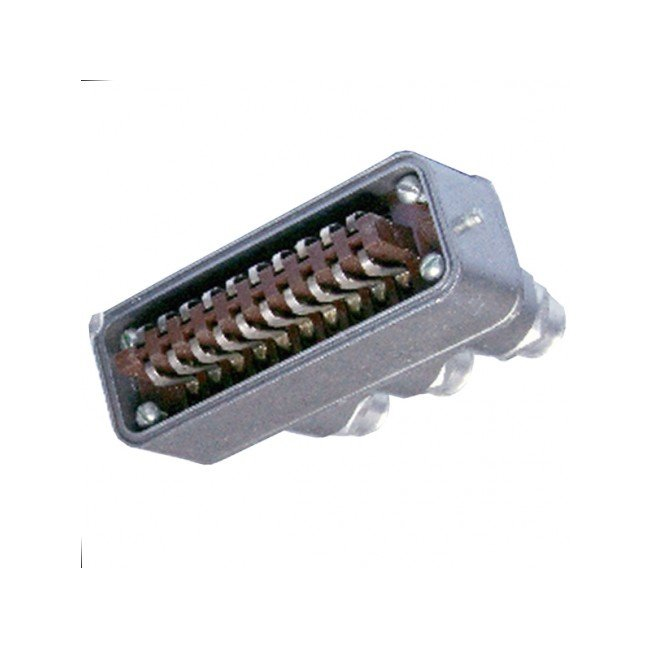

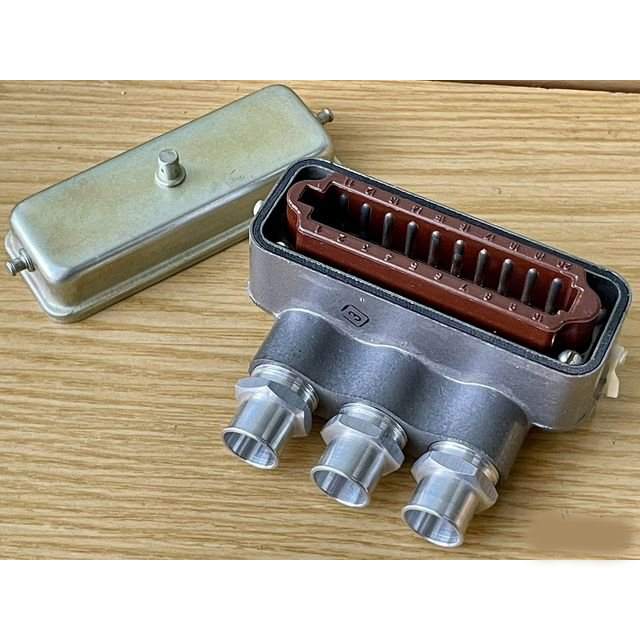

Корпус разъёма — кабельный, угловой, металлический, с кабельным выходом под углом. Такая компоновка уменьшает занимаемое пространство при монтаже и упрощает прокладку жгута в стеснённых условиях. В конструкции применяется защёлка-фиксатор, обеспечивающая надёжное сопряжение и предотвращающая самопроизвольное разъединение под воздействием вибрации и ударов.

В каталогах изделие чаще всего фигурирует как РШАВКУ-20-1 — вилка в кабельном угловом корпусе, предназначенная для сочленения с соответствующей розеткой серии РШАГ, например РШАГКУ-20-1.

Условия эксплуатации и применение

Соединитель рассчитан на работу в условиях вибрации, ударов и широкого диапазона температур, в том числе в изделиях с повышенной вибро- и ударной нагрузкой. Указанные свойства делают его пригодным для аппаратуры, где требуется устойчивая коммутация цепей при механических воздействиях.

Типовые области применения включают радиоэлектронное и промышленное оборудование, блоки и стойки, соединительные жгуты, пультовые и приборные соединения. Разъём применяется для передачи питания и сигналов в составе изделий, эксплуатируемых в умеренном и холодном климате, в том числе с виброустойчивым исполнением.

Комплектация и совместимость

Поставляется в заводской упаковке. Для организации ответной части требуется розетка серии РШАГ, например РШАГКУ-20-1, с соответствующим числом контактов и шагом. Артикул изделия — 20759, категория — РША. Год сведения — 2018. Производитель в предоставленных данных не указан.
