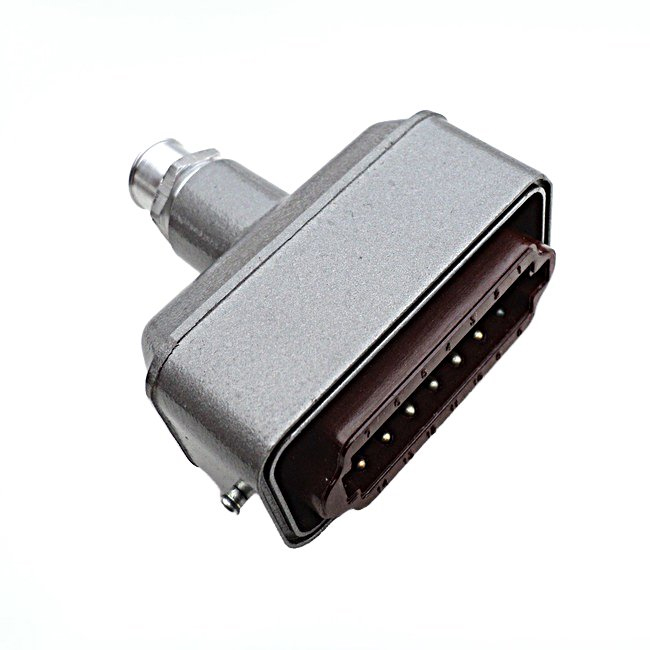

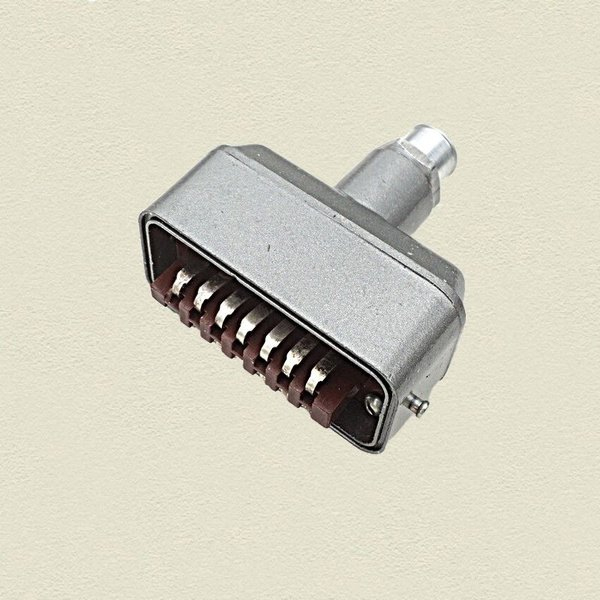

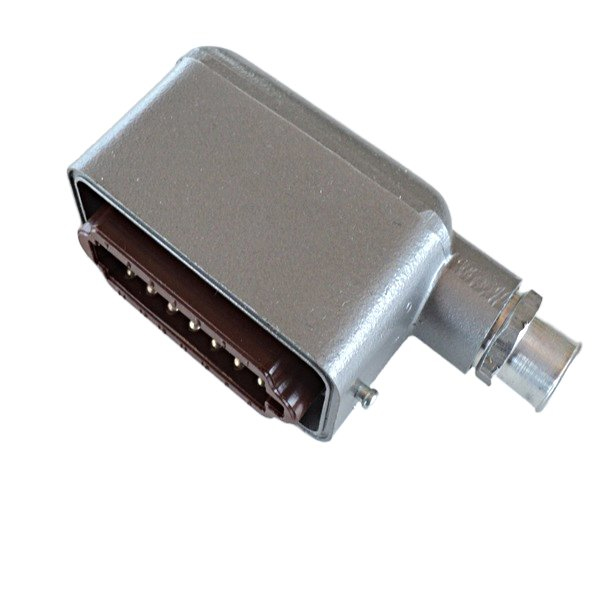

РШАВ‑КП‑14‑1 «1» — это 14‑контактная вилка соединителя типа РШАВ в кабельном прямом корпусе, предназначенная для низкочастотных электрических цепей в приборостроении и промышленной аппаратуре. Обычно используется как часть соединителя РША, где вилка стыкуется с розеткой (РШАГ‑КП‑14‑1 или аналогичной) для разъединяемых кабельных и приборных коммутационных линий.

Основные параметры

• Количество контактов: 14, круглые.

• Максимальное рабочее напряжение: не более 600–700 В.

• Рабочий ток на контакт: до 6 А.

• Шаг контактов в ряду: 5,5 мм; шаг между рядами — около 13 мм.

Конструкция и материалы

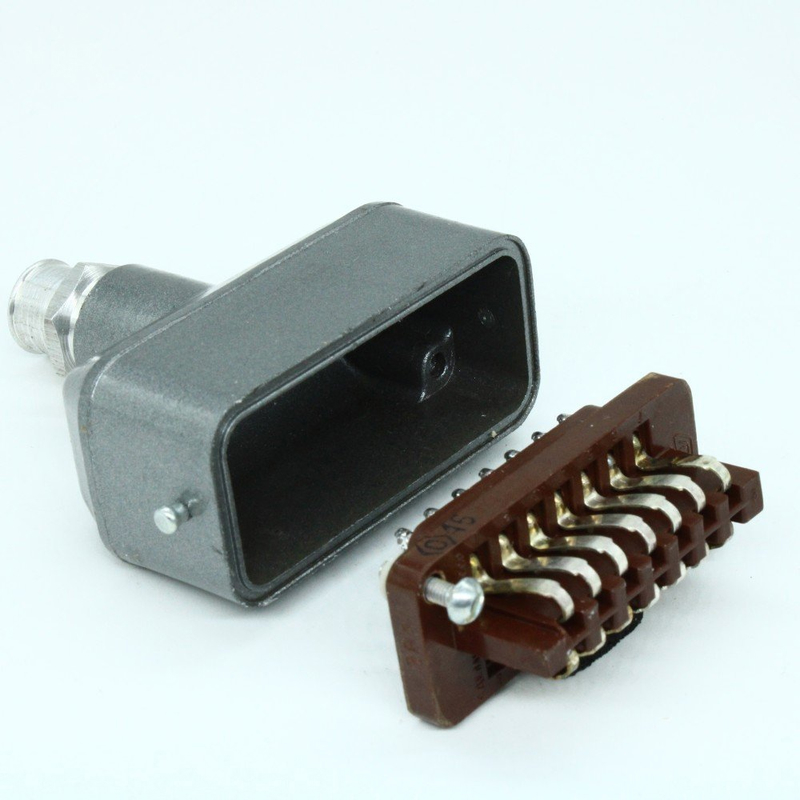

• Корпус: кабельный прямой, чаще всего из алюминиевого сплава, цвет — серый.

• Изолятор: карболит, коричневого цвета.

• Контакты: круглые, мат‑риал — латунь с серебряным покрытием, размеры порядка 1,5×4 мм.

• Монтаж: кабель закрепляется в корпусной втулке, электрический монтаж — пайка проводов к контактам.

Условия эксплуатации и надёжность

• Диапазон рабочих температур: примерно от −60 °C до +85 °C, что позволяет применять соединитель в достаточно жёстких климатических условиях.

• Относительная влажность при +40 °C — до 98%, сопротивление изоляции — не менее единиц ГОм при нормальных условиях.

• Рассчитан на многократное сочленение: порядка 1000 циклов соединения‑разъединения, минимальная наработка — несколько тысяч часов.

Применение

РШАВ‑КП‑14‑1 «1» используется для разъединяемого соединения кабелей с приборами и стойками в системах автоматики, управления, измерительной и радиоэлектронной аппаратуре. Благодаря климатическому исполнению и высокой стойкости к вибрации и ударам её применяют и в наземной, и в транспортной (в т.ч. железнодорожной) технике.
