Назначение и область применения

РШАВ-20-О — низкочастотный приборно-кабельный соединитель (вилка) с 20 контактами, относящийся к семейству прямоугольных разъёмов типа РША. Изделие предназначено для разъёмного соединения низковольтных низкочастотных электрических цепей постоянного и переменного тока в стационарных и подвижных электро- и радиотехнических устройствах.

Соединитель применяется в промышленной автоматике, железнодорожной сигнализации, телемеханике и других системах, где требуются надёжные многоконтактные соединения с возможностью многократного сочленения и расчленения. Благодаря сохранению общей габаритной схемы и подключения к стандартным розеткам РШАГ-20 изделие широко используется в отечественном импортозамещающем оборудовании вместо некоторых зарубежных разъёмов.

Конструкция и особенности

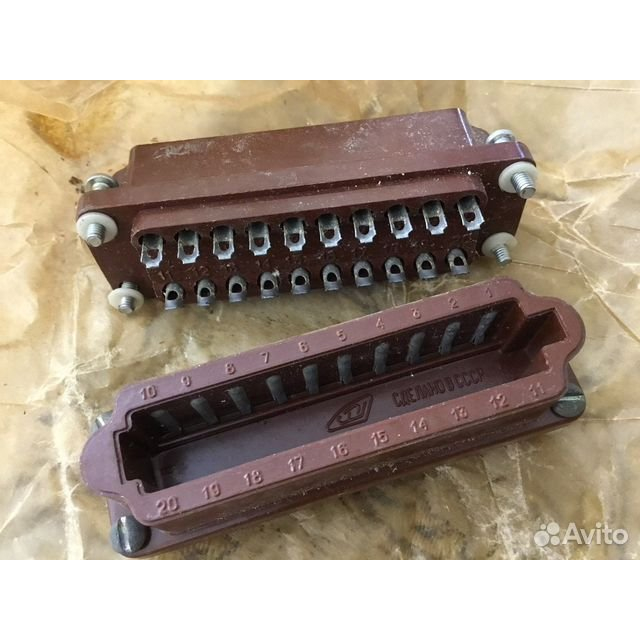

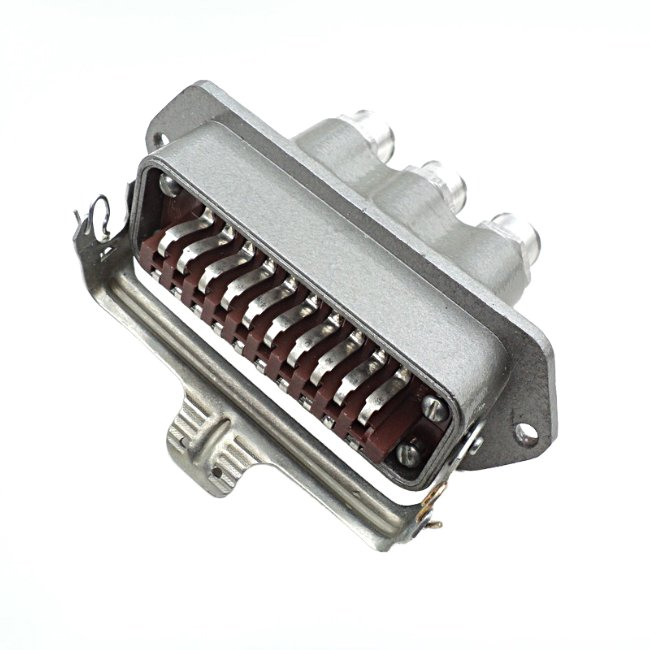

Соединитель выполняется в виде вилки с 20 контактами, расположенными в два ряда с шагом 5,5 мм между соседними контактами и 13 мм между рядами. Корпус, как правило, металлический, оснащён замковым механизмом фиксации и допускает прямой или угловой выход кабеля.

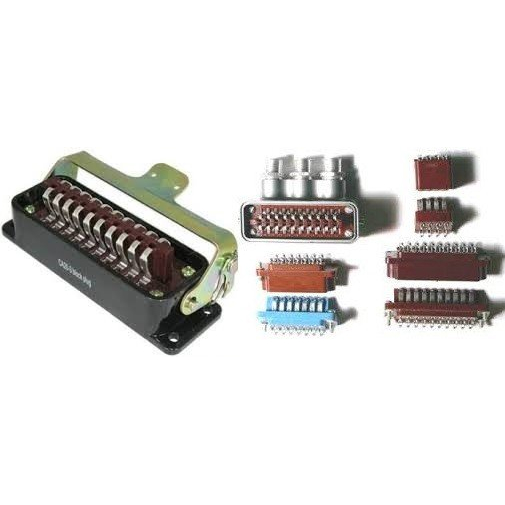

Семейство РША включает вилки (РШАВ) и розетки (РШАГ). В импортном или импортозамещающем исполнении часто сохраняется общая габаритная схема и подключение к стандартным розеткам РШАГ-20, что обеспечивает взаимозаменяемость при монтаже и ремонте.

Основные электрические параметры

• Количество контактов: 20.
• Рабочий ток на контакт: до 6 А при равномерной нагрузке.
• Максимальное рабочее напряжение: до 600–700 В, в зависимости от конкретной редакции технических условий и исполнения.
• Сопротивление контактов: не более 10 мОм.
• Сопротивление изоляции: не менее 5 ГОм (5000 МОм) в нормальных условиях.
• Электрическая прочность изоляции: не менее 2,1 кВ.

Климатические и механические характеристики

Разъём рассчитан на работу в широком диапазоне температур: обычно от минус 60 до плюс 85 градусов Цельсия, что позволяет применять его в условиях перепадов температур и повышенной влажности до 98 процентов при плюс 35 градусах Цельсия.

Соединители РШАВ-20-О устойчивы к вибрации с частотами до 200 Гц при ускорениях до 100 метров на секунду в квадрате, а также к многократным ударам. Это делает их пригодными для установки на подвижных объектах и в промышленных установках.

Надёжность и ресурс

Гамма-процентная минимальная наработка до отказа у РШАВ-20 составляет порядка 5000 часов, а число сочленений-расчленений — не менее 1000 циклов. Срок сохраняемости при хранении, в том числе в тропическом или умеренном исполнении, составляет десятки лет, что делает соединитель востребованным для длительной эксплуатации и резервного импорта или заменителя.

Применение на практике

1. Промышленная автоматика: подключение датчиков, исполнительных механизмов и шкафов управления.
2. Железнодорожная сигнализация и телемеханика: организация многоконтактных низковольтных соединений.
3. Подвижные объекты: работа в условиях вибрации и ударных нагрузок.
4. Импортозамещающее оборудование: замена ряда зарубежных разъёмов при сохранении схемы подключения.

Артикул изделия — 40873, категория — РША. Производитель в предоставленных данных не указан, заполненные характеристики VirtueMart отсутствуют.
