РШАВ-20 «5» — это вилка соединителя прямоугольного типа из серии РША, предназначенная для ручного соединения электрических цепей в промышленных и приборных системах. Она используется для работы с постоянным, переменным (до 3 кГц) и импульсным током, обеспечивая надежный контакт в условиях внутреннего или наружного монтажа.

Основные характеристики

Соединитель имеет 20 контактов, расположенных с шагом 5,5 мм в ряду и 13 мм между рядами. Максимальное рабочее напряжение — до 700 В, номинальный ток на контакт — не более 6 А при равномерной нагрузке, сопротивление контактов — до 0,01 Ом.

Сопротивление изоляции составляет не менее 5000 МОм, электрическая прочность — 2100 В. Ресурс включает 5000 часов наработки на отказ и 1000 циклов сочленений-расчленений.

Конструкция и исполнение

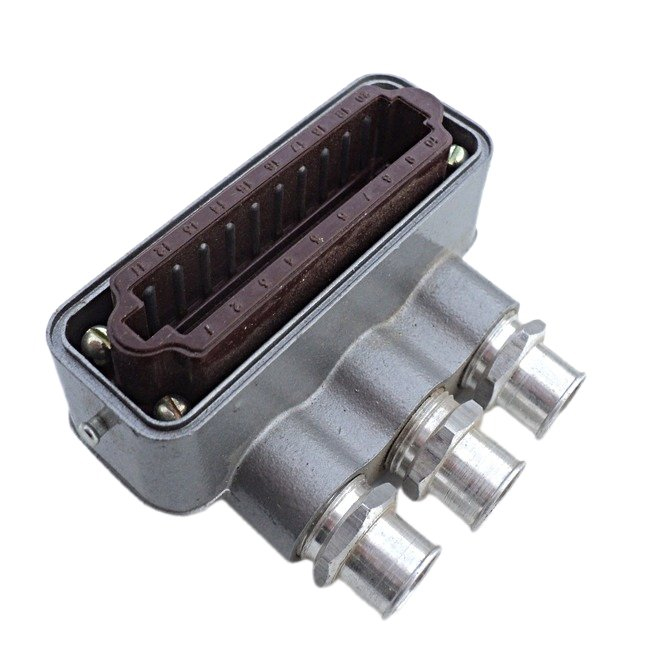

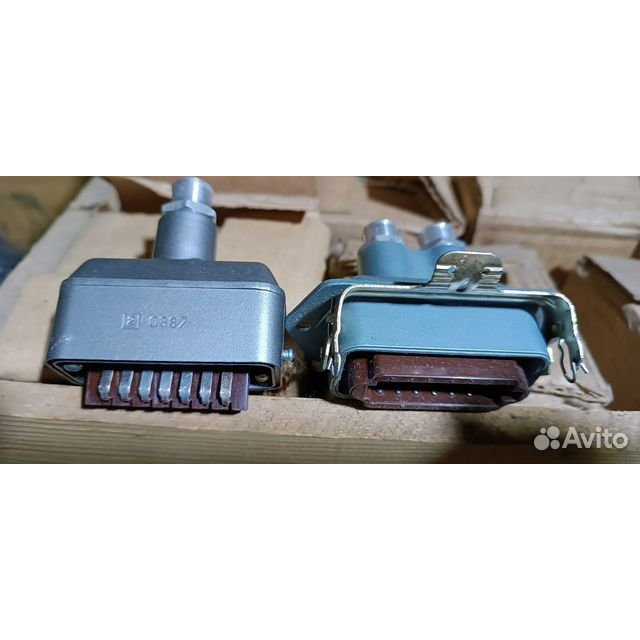

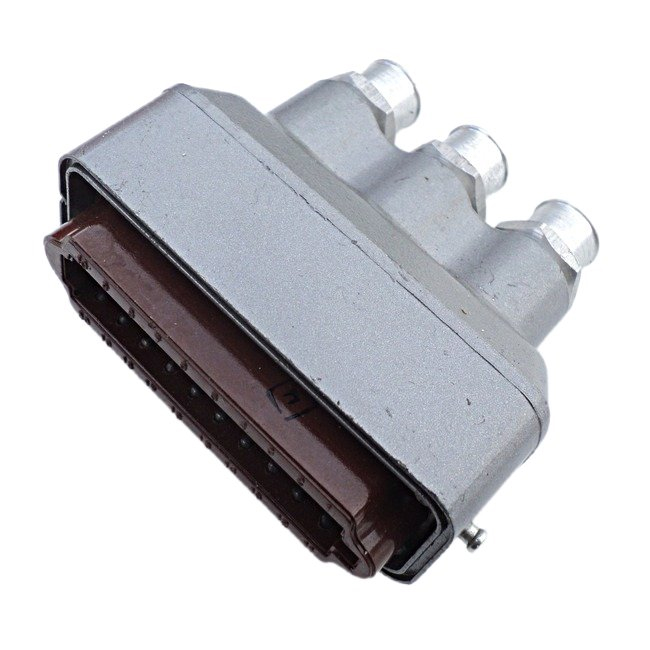

РШАВ-20 выпускается без корпуса (для внутреннего монтажа) или в полимерном/металлическом корпусе с прямым/угловым выводом под кабель. Маркировка расшифровывается как: РША (тип А), В (вилка), число контактов (20), дополнительные индексы для исполнения (например, ПБ — приборная часть).

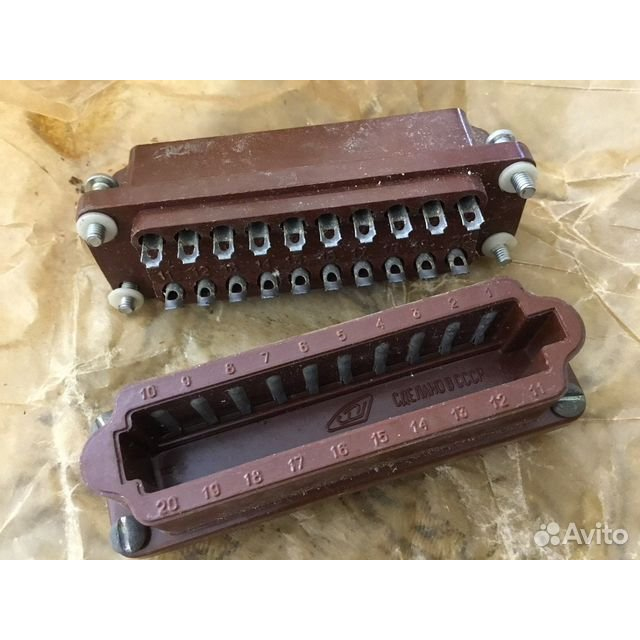

Контакты имеют зажимы для улучшения соединения, возможны варианты всеклиматического исполнения или специального покрытия. Предназначен для объемного монтажа в электротехнических устройствах.
