Назначение

РШАВ-20 «1» — электрический приборно-кабельный соединитель (разъём) серии РША, выполненный в виде прямоугольной вилки с 20 контактами. Изделие предназначено для коммутации низкочастотных низковольтных цепей постоянного и переменного тока в электро- и радиотехнической аппаратуре.

Разъём применяется для соединения и разъединения кабелей при объёмном монтаже, а также для подключения отдельных блоков и узлов приборов. Совместно с ответной розеткой (например, РШАГ-20) он обеспечивает надёжную электрическую связь в условиях жёстких механических и климатических воздействий.

Расшифровка обозначения и конструкция

Маркировка изделия содержит полную информацию о его типе и исполнении. Обозначение читается следующим образом:

• РША — прямоугольный штепсельный соединитель типа А;
• В — вилка;
• 20 — число контактов.

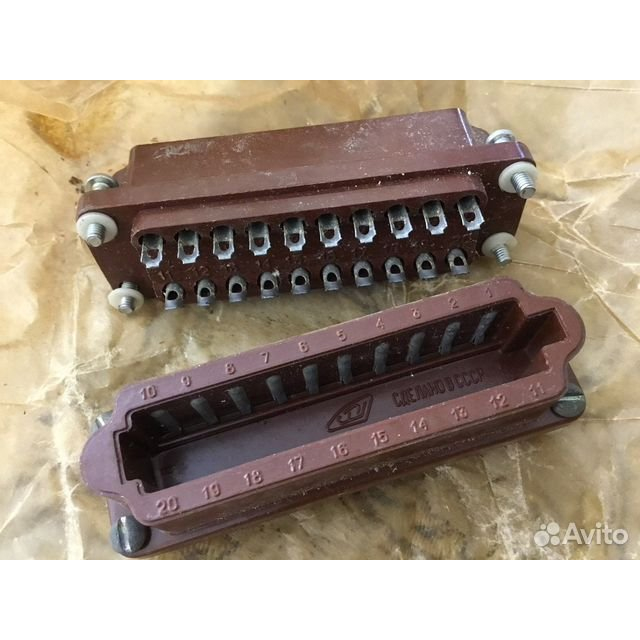

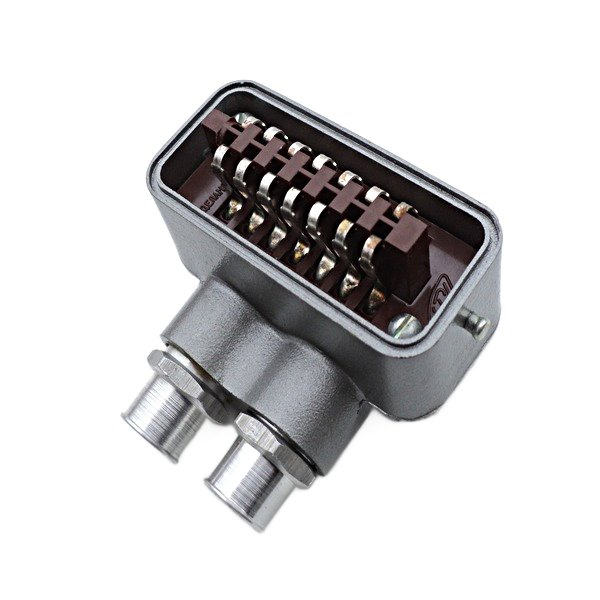

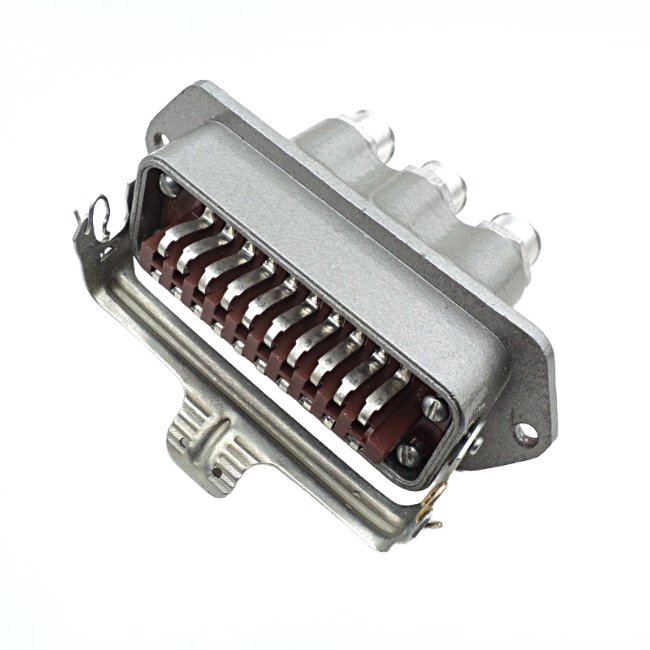

Контакты выполнены в виде штырей. Допускается использование разъёма как в корпусированном варианте, так и без корпуса. Предусмотрена возможность фиксации замками-скобами для предотвращения саморасчленения при вибрации и механических нагрузках. Габаритные размеры вилки составляют около 73,5 на 23 на 27 мм, масса — до 36 г.

Технические характеристики

Основные электрические параметры соответствуют типовым характеристикам серии РША:

• рабочий ток на контакт — до 6 А при равномерной нагрузке;
• сопротивление контактов — не более единиц миллиом (типично до 10 мОм);
• сопротивление изоляции — не менее тысяч мегаом (например, 5000 МОм и выше);
• электрическая прочность изоляции — порядка 2–3 кВ при испытаниях;
• максимальное рабочее напряжение — до нескольких сотен вольт (например, до 700 В).

Разъём рассчитан на десятки тысяч циклов состыковки-расстыковки — до 1000 сочленений-расчленений и более в зависимости от конкретного исполнения.

Климатические условия и надёжность

РШАВ-20 «1» рассчитан на эксплуатацию в широком диапазоне температур — от порядка минус 60 °C до плюс 85 °C. Допускается работа при высокой относительной влажности воздуха (до 90–98% при плюс 35 °C). Обычно указывается всеклиматическое или умеренно-холодное исполнение (УХЛ, В).

Изделие обладает значительным сроком сохраняемости — до 15–20 лет при хранении в условиях нормальных параметров. Приёмка «1» подтверждает соответствие установленным требованиям. Годы выпуска — 66–89.
