Назначение разъёма РШАВ-20 «1»

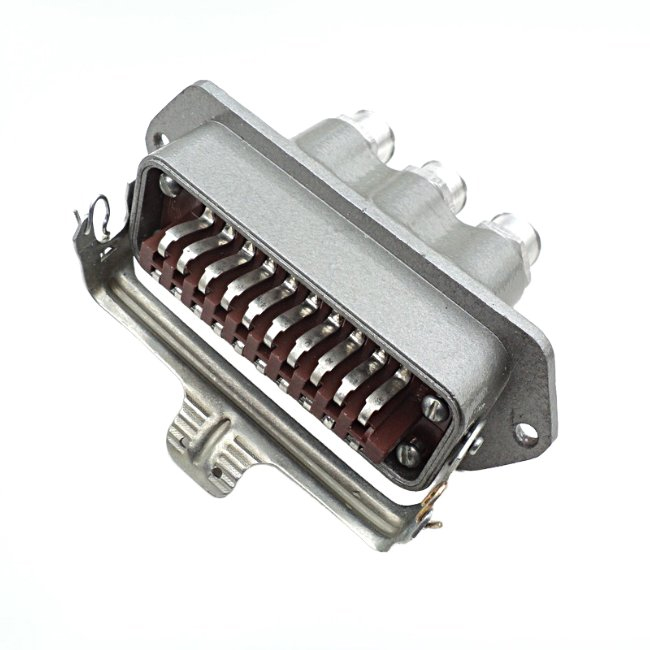

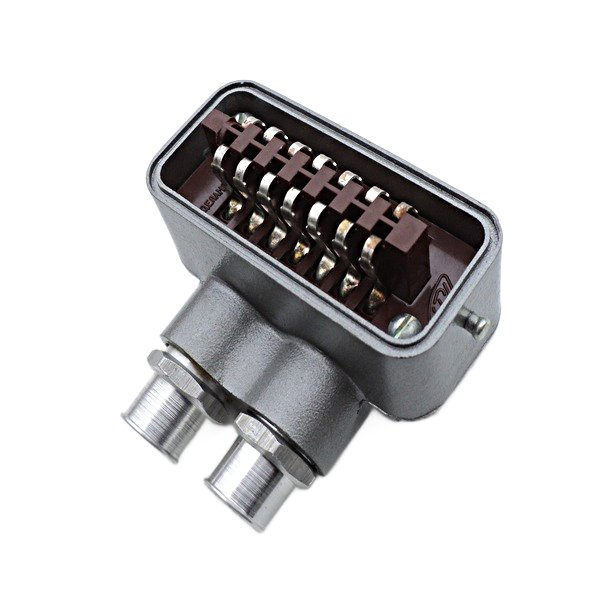

РШАВ-20 «1» — это прямоугольный штепсельный разъём типа А (вилка), рассчитанный на 20 контактов и применяемый в низкочастотных низковольтных цепях электро- и радиотехнических устройств. Изделие предназначено для соединения и разъединения силовых и сигнальных цепей постоянного, переменного (до примерно 3 МГц) и импульсного тока при объемном монтаже.

Артикул изделия — 40871, категория — РША. Приемка — «1», что подтверждает соответствие требованиям приемки первого уровня. Годы выпуска — 79-83. Производитель в данных о товаре не указан. Краткое описание из каталога — «пласт», то есть изделие выполнено с применением пластмассовых элементов корпуса.

Конструкция и электрические параметры

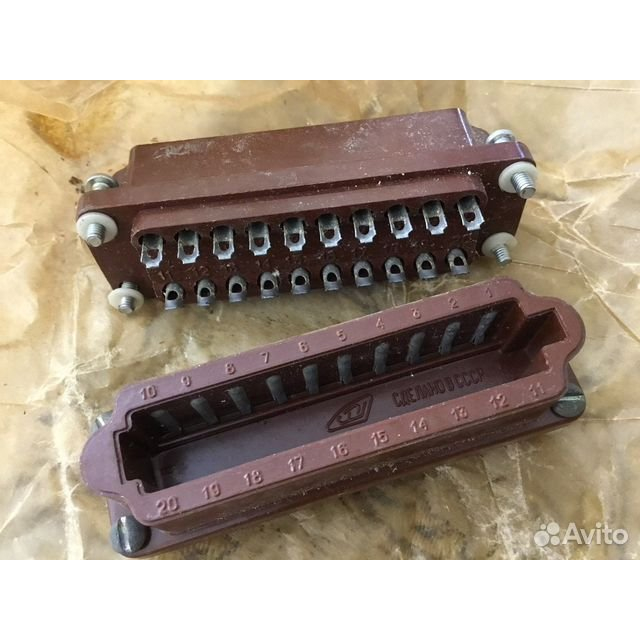

Контакты разъёма выполнены в двух рядах. Шаг между контактами в ряду составляет 5,5 мм, шаг между рядами — 13 мм. Такое расположение обеспечивает компактное размещение при относительно большом числе выводов.

Основные электрические характеристики:

• рабочий ток на каждый контакт при равномерной нагрузке — до 6 А;
• максимальное рабочее напряжение — не более 700 В;
• электрическая прочность изоляции — не менее 2100 В;
• сопротивление контактов — не более 10 мОм;
• сопротивление изоляции — не менее 5000 МОм.

Перечисленные параметры позволяют использовать разъём в цепях с повышенными требованиями к стабильности контактного соединения и надёжности изоляции.

Механические и эксплуатационные характеристики

Габаритные размеры одной вилки — порядка 73,5 на 23 на 27 мм. Масса изделия — не более 36 г. Климатическое исполнение — умеренный и холодный (УХЛ) и всеклиматическое (В). Диапазон рабочих температур — от минус 60 до плюс 85 °C. Допустимая влажность — до 98 процентов при температуре плюс 35 °C.

Надёжность, ресурс и применение

Минимальная наработка до отказа (гамма-процентная) составляет 5000 часов. Количество допустимых циклов сочленения-расчленения — не менее 1000. При этом сохраняется требуемый уровень изоляции и контактного давления.

Разъём РШАВ-20 «1» применяется в электро- и радиотехнических устройствах для коммутации силовых и сигнальных цепей при объемном монтаже. Благодаря рабочему току до 6 А на контакт и максимальному напряжению до 700 В изделие подходит для низковольтных низкочастотных цепей, включая цепи с переменным током частотой до примерно 3 МГц.

Совокупность электрических, механических и климатических характеристик делает разъём пригодным для эксплуатации в составе оборудования, работающего в широком диапазоне температур и при повышенной влажности. Устойчивость к многократному сочленению и расчленению обеспечивает длительный срок службы при периодическом подключении и отключении цепей.
