РШАВ-20

РШАВ‑20 — это электрический низкочастотный прямоугольный разъём типа А, выполненный в виде вилки с 20 контактами. Он предназначен для соединения и разъединения низковольтных цепей постоянного, переменного (до частоты около 3 МГц) и импульсного тока в электро‑ и радиотехнической аппаратуре.

Назначение и область применения

РШАВ‑20 применяют в приборах и системах, где требуется надёжный контактный соединитель для внутреннего или наружного монтажа (в том числе объёмного монтажа). Разъём используется в электрических цепях до напряжений порядка 600–700 В постоянного или переменного тока, что делает его пригодным для многих промышленных и лабораторных устройств.

Основные технические параметры

На каждый контакт РШАВ‑20 обычно рассчитан рабочий ток около 6 А, сопротивление контактов не превышает нескольких десятков мОм (ориентировочно до 10 мОм). Сопротивление изоляции имеет порядок нескольких тысяч мегаом (не менее нескольких ГОм в нормальных условиях), а электрическая прочность изоляции обеспечивается напряжением порядка 2 кВ и выше.

Конструкция и габариты

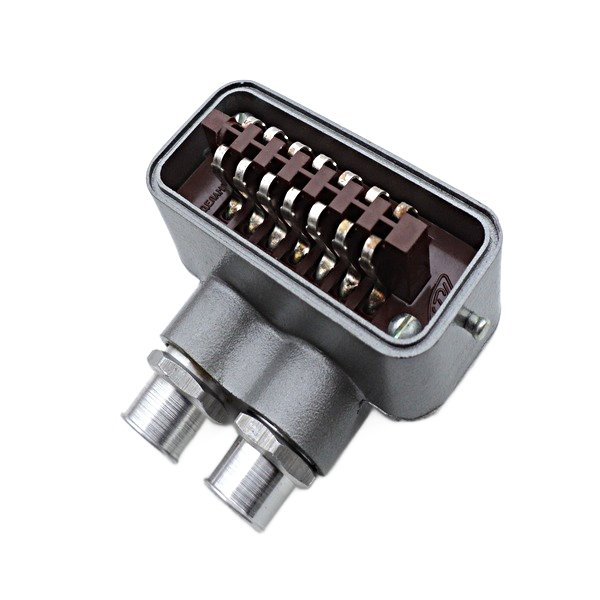

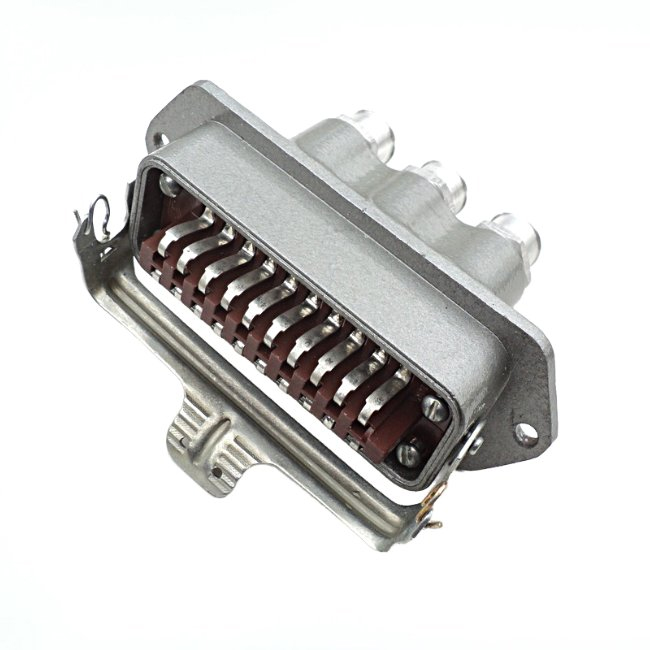

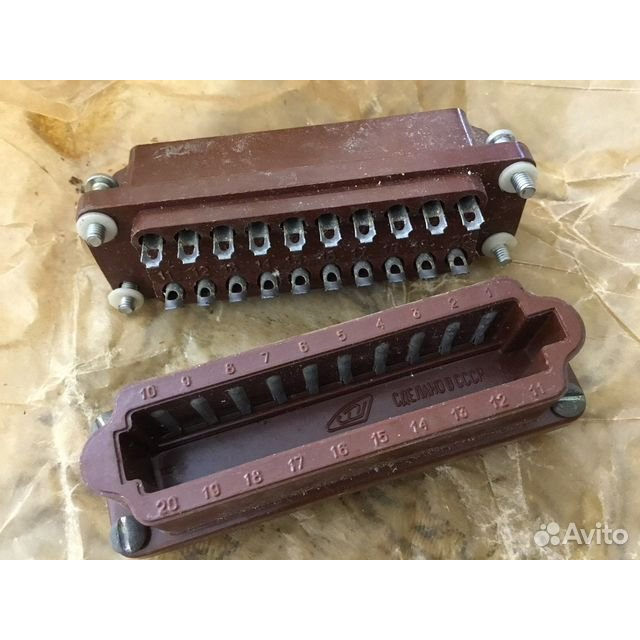

Разъём имеет прямоугольный корпус с двумя рядами контактов: шаг контактов в ряду около 5,5 мм, междурядовое расстояние — примерно 13 мм. Габаритные размеры типовой вилки РШАВ‑20 составляют порядка 73–74 мм в длину, около 23 мм в ширину и порядка 27 мм в высоту, масса — не более 30–40 г.

Условия эксплуатации

РШАВ‑20 рассчитан на работу в широком диапазоне температур окружающей среды, примерно от −60 °C до +80…+85 °C, включая исполнения для умеренно‑холодного (УХЛ) и всеклиматического (В) применения. Разъём устойчив к повышенной влажности (до 95–98% при +35 °C), а также к механическим воздействиям: вибрация в диапазоне частот до 200 Гц с ускорением порядка 100 м/с² и многократные удары.

Надёжность и ресурс

Соединитель РШАВ‑20 рассчитан на большое число циклов сочленения–расчленения (порядка 1000 циклов), гамма‑процентная наработка до отказа составляет около 5000 часов. Гамма‑процентный срок сохраняемости для климатических исполнений УХЛ и В лежит в пределах 15…20 лет, что подчёркивает его применение в долговременных системах.
