РШАВ-6-О: надежный шестиконтактный разъем для электрических цепей

РШАВ-6-О — приборно-кабельный штепсельный соединитель типа «А», рассчитанный на соединение и разъединение низковольтных электрических цепей в электро- и радиотехническом оборудовании. Исполнение РШАВ относится к вилкам, а цифра «6» в маркировке указывает на количество контактов. Буква «О» обозначает олово-висмутовое покрытие контактных элементов.

Назначение разъема РШАВ-6-О

Разъем применяется в цепях постоянного, переменного и импульсного тока. Он подходит для оборудования, где требуется надежное многоконтактное подключение кабелей, модулей, измерительных приборов, блоков управления и других узлов.

Соединители серии РША рассчитаны на работу с переменным током частотой до 3 МГц. Конструкция ориентирована на объемный монтаж, поэтому РШАВ-6-О используют при изготовлении, обслуживании и ремонте электротехнических и радиотехнических систем.

Расшифровка маркировки

Ответной частью для вилки РШАВ-6 обычно служит розетка РШАГ-6. При выборе пары важно сверять конкретное исполнение, способ монтажа, наличие корпуса и требования документации оборудования.

Основные характеристики

Для соединителей семейства РШАВ/РШАГ указываются следующие типовые рабочие параметры:

• Рабочее напряжение — до 600 В.

• Допустимый ток на один контакт — до 6 А.

• Сопротивление контакта — не более 0,01 Ом.

• Сопротивление изоляции — до 10 000 МОм.

• Рабочий температурный диапазон — ориентировочно от −65…−66 °C до +85 °C.

• Число контактов в данном исполнении — 6.

Фактические показатели могут зависеть от технических условий, климатического исполнения, приемки и конкретной версии изделия. Поэтому перед установкой необходимо сопоставить маркировку разъема с требованиями схемы и эксплуатационной документацией.

Конструктивные особенности

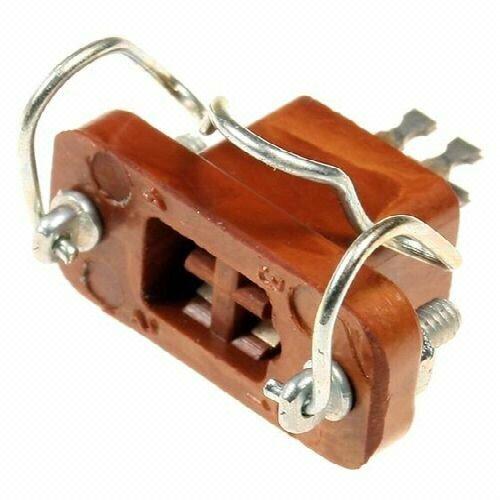

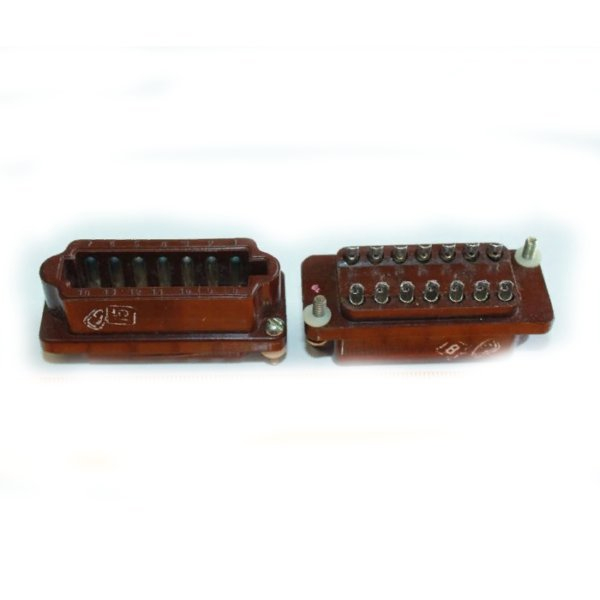

РШАВ-6-О представляет собой вилочную часть разъемного соединения с шестью контактами. Контакты предназначены для пайки при электрическом монтаже. Соединители данной серии могут выпускаться как в варианте без корпуса для внутренней установки, так и в корпусном исполнении для наружного монтажа; металлические корпуса часто предусматривают элементы фиксации и варианты прямого либо углового выхода кабеля.

Олово-висмутовое покрытие контактов способствует формированию стабильного контактного соединения при соблюдении правил монтажа, очистки и пайки. Для сохранения электрических характеристик важно исключать загрязнение контактов, перегрев при пайке и механическое повреждение изолятора.

Где используется РШАВ-6-О

Разъем РШАВ-6-О применяется в задачах, где необходимо компактно и обслуживаемо подключать несколько электрических линий одновременно:

• В блоках питания и системах управления.

• В измерительной, лабораторной и испытательной аппаратуре.

• В промышленном электрооборудовании.

• В радиоэлектронных устройствах с низкочастотными цепями.

• В кабельных сборках и внутренней коммутации приборов.

• При ремонте и восстановлении оборудования, рассчитанного на разъемы серии РША.

При монтаже следует соблюдать допустимые значения тока и напряжения для каждого контакта, надежно закреплять проводники и использовать совместимую ответную часть. Это помогает обеспечить устойчивую передачу сигнала или питания и уменьшить риск нагрева контактной группы.
