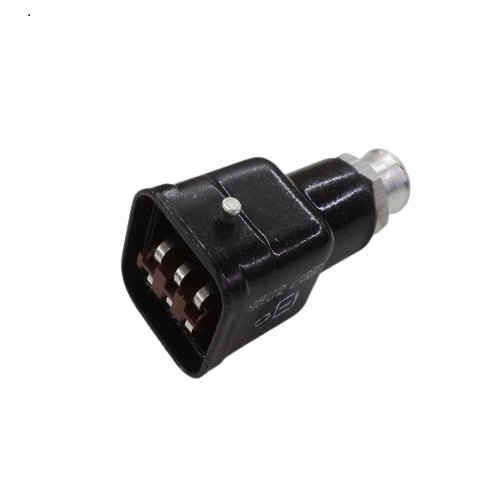

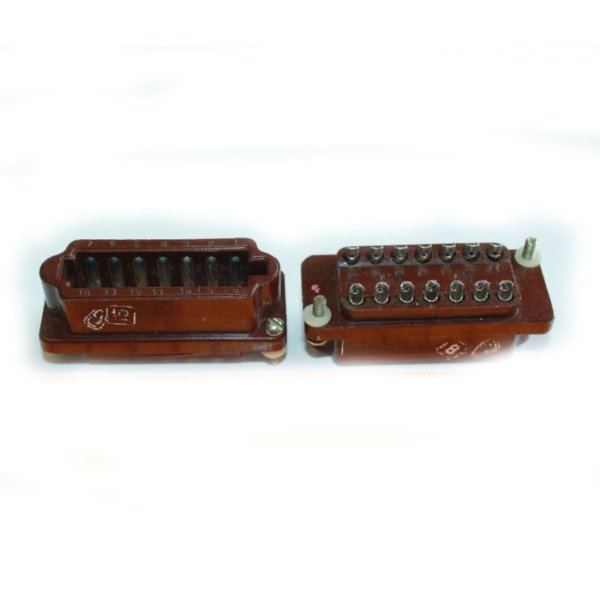

РШАВ-6 89г «1»
Технические характеристики
РШАВ-6
РШАВ‑6 — это 6‑контактный прямоугольный штепсельный электрический разъём типа РША, предназначенных для соединения цепей постоянного, переменного и импульсного тока в приборах и аппаратуре. Как правило, изделие выполняется в вариантах вилки (кабельной или приборной) и розетки, входящих в единую унифицированную серию РША.
Основные параметры
Количество контактов — 6, двухрядное расположение.
Шаг контактов в ряду — 5,5 мм, шаг между рядами — 13 мм, что обеспечивает компактную и надёжную разводку.
Максимальное рабочее напряжение — до 600–700 В (в зависимости от модификации и условий приёмки).
Рабочий ток на один контакт — до 6 А, суммарный ток по всем контактам — до 36 А при равномерной нагрузке.
Электрические и механические свойства
Сопротивление контакта не превышает 10 мОм, что обеспечивает низкие потери и нагрев.
Сопротивление изоляции в нормальных условиях — не менее 5000–10 000 МОм, электрическая прочность изоляции — не менее 2100 В переменного тока.
Механический ресурс — порядка 1000 циклов сочленения–расчленения, минимальная наработка до отказа — около 5000 часов.
Разъём устойчив к вибрации в диапазоне частот 1–200 Гц с ускорением до 10g, что позволяет применять его в бортовой и промышленной аппаратуре.
Климатическое исполнение и условия эксплуатации
Изделие выполняется в климатическом исполнении УХЛ и В по ГОСТ В 20.39.404‑81, рассчитано на работу в широком диапазоне температур (примерно от −60 °C до +85 °C) и при высокой относительной влажности воздуха до 98% при температуре 35 °C. Разъёмы могут выпускаться в пылебрызгозащищённом исполнении с уплотнениями и заглушками, а также в «голом» безкорпусном варианте для внутреннего монтажа.
Описание
РШАВ-6
РШАВ-6: надёжный шестиконтактный разъём для электрических соединений
РШАВ-6 — прямоугольный низкочастотный штепсельный соединитель типа «вилка», рассчитанный на создание разъёмных соединений в электрических и радиоэлектронных устройствах. Модель применяется в цепях постоянного, переменного и импульсного тока, где важны стабильный контакт, компактность и устойчивость к внешним воздействиям.
Назначение РШАВ-6
Разъём РШАВ-6 используют для соединения и разъединения электрических цепей при объёмном монтаже аппаратуры. Он подходит для оборудования специального и общего назначения, приборных систем, радиоэлектронных устройств, измерительной техники и других решений, требующих многоконтактного подключения.
Конструкция вилки предусматривает шесть круглых контактов. Ответной частью служит розетка РШАГ-6, образующая с вилкой разъёмное соединение. Подключение проводников выполняется пайкой, а сочленение относится к врубному типу.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Вилка прямоугольного соединителя |
| Количество контактов | 6 |
| Предельный ток на контакт | До 6 А |
| Рабочее напряжение | До 600 В |
| Частота переменного тока | До 3 МГц |
| Сопротивление контакта | Не более 0,01 Ом |
| Сопротивление изоляции | Не менее 10 ГОм при нормальных условиях |
| Электрическая прочность изоляции | Не менее 2100 В |
| Рабочая температура | От −60…−66 °C до +85 °C |
| Вибрационная стойкость | 1–200 Гц, до 10g |
| Ресурс сочленений | До 1000 циклов |
Указанные параметры делают РШАВ-6 практичным решением для цепей с умеренной токовой нагрузкой и требованиями к надёжности контакта.
Конструктивные особенности
РШАВ-6 выполняется с изоляционной частью из карболита; контакты изготавливаются из латуни и имеют серебряное покрытие. Такая конструкция помогает снизить переходное сопротивление и поддерживать устойчивость электрического соединения при длительной эксплуатации. В типовом исполнении разъём не оснащается металлическим кожухом и специальным зажимом, поэтому особенности механической защиты и фиксации необходимо учитывать при проектировании устройства.
Компактные габариты изолятора — около 21 × 21 × 27 мм — позволяют применять вилку в приборах и блоках с ограниченным внутренним пространством.
Преимущества применения
Шесть контактов для одновременного подключения нескольких электрических линий.
Работа с постоянным, переменным и импульсным током.
Допустимая нагрузка до 6 А на каждый контакт.
Высокая электрическая прочность изоляции.
Устойчивость к вибрациям и широкому диапазону температур.
Пайка обеспечивает прочное и долговечное подключение проводов.
Совместимость с розеткой РШАГ-6 упрощает формирование разъёмного узла.
РШАВ-6 востребован в задачах, где нужно аккуратно организовать многоконтактное соединение внутри электрооборудования. Например, его можно использовать для стыковки внутреннего кабельного жгута с модулем управления или измерительным блоком, сохраняя возможность последующего обслуживания и замены узла.
