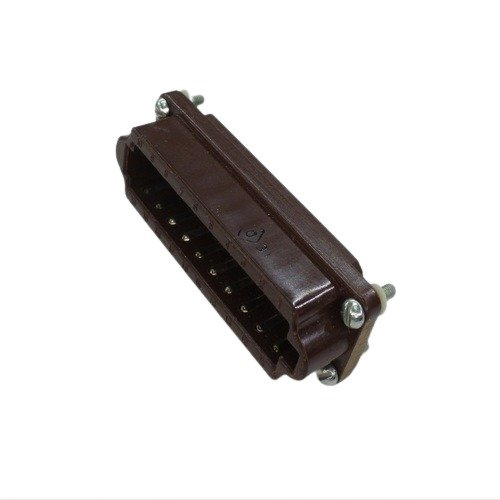

Назначение изделия

Кожух маркировки РША.КП-14-2 относится к приборно-кабельным соединителям серии РША (исполнения РШАВ и РШАГ) и применяется для прямого кабельного корпуса вилки или розетки, рассчитанного на 14 контактов и две втулки. Основное назначение — формирование механически прочного и экранированного кабельного корпуса, который крепится непосредственно на кабель и вводится в отверстие на панели или в корпусе прибора.

Кожух служит для защиты контактной группы и мест пайки от механических повреждений, пыли и влаги, а также для обеспечения электромагнитного экранирования соединителя при эксплуатации в составе кабельных сборок.

Расшифровка обозначения

Маркировка РША.КП-14-2 построена по стандартной схеме обозначения соединителей данной серии и читается следующим образом:

• РША — серия прямоугольных низкочастотных соединителей.
• КП — тип корпуса: кабельный прямой кожух.
• 14 — количество контактов в соединителе.
• 2 — количество втулок в корпусе (две втулки для кабеля).

Конструкция и материалы

Кожух выполнен в виде прямого кабельного корпуса, рассчитанного на крепление непосредственно на кабель и ввод в отверстие на панели или приборе. Материал кожуха — алюминий, что обеспечивает механическую жесткость конструкции и электромагнитный экран.

Кожух имеет два монтажных отверстия с расстоянием между ними порядка 50 мм, что соответствует стандартному шагу для объемного монтажа изделий серии РША. Такое исполнение позволяет надежно фиксировать корпус на приборной панели и сохранять стабильное положение соединителя при эксплуатации.

Габариты и посадочные размеры

Типичные габаритные размеры прямого кабельного кожуха РША-14-2 находятся в диапазоне примерно 70–71 мм по длине, 32–33 мм по ширине и около 80–90 мм по высоте — точные значения зависят от конкретной серии (РШАВКП-14-2 или РШАГКП-14-2).

Шаг контактов в ряду составляет 5,5 мм, шаг между рядами — около 13 мм. Кожух рассчитан на соединитель с 14 круглыми контактами диаметром около 1,5 мм, что определяет размеры и высоту изолятора.

Область применения и условия эксплуатации

Кожух РША.КП-14-2 применяется в приборно-кабельных соединителях цепей постоянного, переменного (до единиц мегагерц) и импульсного тока с рабочим током до около 6 А на контакт и напряжением до 700 В.

Климатическое исполнение — УХЛ, всеклиматическое. Рабочий диапазон температур обычно составляет от минус 60 градусов Цельсия до плюс 85 градусов Цельсия, допускается эксплуатация при высокой влажности — до 98 процентов при 35–40 градусах Цельсия.

Соединитель с таким кожухом рассчитан на не менее 1000 циклов сочленения и расчленения и допускает эксплуатацию при вибрациях до 10g в диапазоне 1–200 Гц.

Изделие востребовано в составе кабельных сборок приборов и оборудования, где требуется быстрый и надежный разъем с защищенным кабельным вводом.
