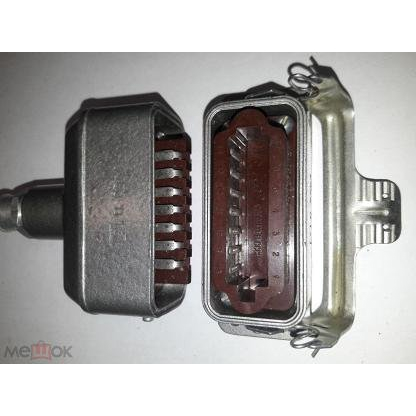

РША.КП-14-1 кожух 89-92г

Цена:

390 ₽

В наличии: 206 шт.

Технические характеристики

РША.КП-14-1 кожух

РША.КП-14-1 — это кожух для прямоугольных разъёмов серии РША, используемый в кабельных вилках или розетках для защиты контактов. Он предназначен для надёжного соединения в электрических цепях промышленного оборудования, включая железнодорожную технику.

Основные характеристики

Кожух выполнен из алюминия, имеет прямую форму и габариты около 70,5 × 32,5 × 89 мм. Подходит для 14-контактных разъёмов с шагом контактов 5,5 мм в ряду и 13 мм между рядами, обеспечивает защиту при рабочих токах до 6 А на контакт (общий до 84 А) и напряжении до 700 В. Работает с постоянным, переменным током (до 3 МГц) и импульсным.

Условия эксплуатации

Диапазон температур от -60°C до +85°C, климатическое исполнение УХЛ или В по ГОСТ. Выдерживает синусоидальную вибрацию 1–200 Гц с ускорением 10g, механические удары до 1500 м/с², влажность до 98% при +35–40°C и низкое давление до 10⁻¹² мм рт. ст.. Срок службы — минимум 5000 часов наработки, до 1000 сочленений-расчленений.

Применение

Кожух применяется в соединителях типа РШАВКП-14-1 (вилка кабельная) для внутренней и наружной установки в жёстких условиях, включая вибрацию и агрессивные среды. Изолятор обычно из карболита, контакты из латуни с серебряным покрытием, сопротивление контакта не более 10 мОм, изоляции — не менее 5000 МОм. Электрическая прочность — 2100 В.

Описание

Назначение изделия

РША.КП-14-1 кожух представляет собой защитный корпус для прямоугольных разъёмов серии РША. Он устанавливается на кабельные вилки или розетки и служит для предохранения контактных групп от внешних воздействий, а также для обеспечения надёжного механического соединения в электрических цепях промышленного оборудования.

Кожух востребован в первую очередь там, где требуется стойкость к вибрации, ударам и агрессивным средам, в том числе в железнодорожной технике. Он подходит для внутренней и наружной установки при жёстких условиях эксплуатации.

Конструкция и подтверждённые особенности

Корпус изготовлен из алюминия и имеет прямую форму. Габаритные размеры составляют приблизительно 70,5 на 32,5 на 89 мм. Изделие рассчитано на 14-контактные разъёмы с шагом контактов 5,5 мм в ряду и 13 мм между рядами.

Заявленные электрические параметры следующие:

рабочий ток до 6 А на контакт, суммарно до 84 А;
рабочее напряжение до 700 В;
род тока — постоянный, переменный частотой до 3 МГц и импульсный;
сопротивление контакта — не более 10 мОм;
сопротивление изоляции — не менее 5000 МОм;
электрическая прочность — 2100 В.

В качестве изолятора обычно применяется карболит, контакты выполняются из латуни с серебряным покрытием. Такое сочетание материалов обеспечивает стабильность переходного сопротивления и стойкость к окислению.

Условия эксплуатации

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 85 градусов Цельсия. Климатическое исполнение соответствует УХЛ или В по ГОСТ.

Кожух выдерживает следующие воздействия:

синусоидальную вибрацию частотой от 1 до 200 Гц с ускорением 10g;
механические удары с ускорением до 1500 метров на секунду в квадрате;
влажность до 98 процентов при температуре плюс 35–40 градусов Цельсия;
низкое атмосферное давление вплоть до 10 в минус двенадцатой степени миллиметра ртутного столба.

Срок службы составляет не менее 5000 часов наработки, ресурс сочленений-расчленений — до 1000 циклов.

Применение и совместимость

Кожух используется в соединителях типа РШАВКП-14-1 (вилка кабельная). Он подходит для комплектации разъёмов, эксплуатируемых в условиях вибрации и агрессивных сред, включая железнодорожный транспорт и промышленное оборудование.

Год выпуска указан в диапазоне 89–92. Изделие поставляется как самостоятельный элемент для сборки и замены кожуха на соответствующих соединителях серии РША.
