Назначение изделия

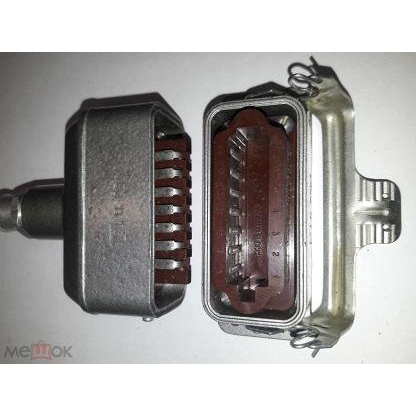

РША.КП-14-1 кожух «1» представляет собой прямой кабельный кожух (корпус) для прямоугольного низкочастотного разъёма серии РША. Изделие рассчитано на 14 контактов и предназначено для комплектации кабельных вилок или розеток. Основная функция кожуха — крепление и защита контактной части соединителя от внешних воздействий, а также обеспечение надёжного механического соединения ответных частей разъёма.

Артикул изделия — 40866. Приемка — «1», год выпуска — 90. Изделие относится к категории РША. Производитель в предоставленных данных не указан.

Область применения

Кожух применяется в составе кабельных соединителей РША в электрических цепях постоянного, переменного (до единиц мегагерц) и импульсного тока. Такие соединители обычно используются в промышленной аппаратуре, железнодорожном оборудовании, средствах технического контроля и приборах, где важны надёжность и устойчивость к вибрации и механическим ударам.

• Промышленная аппаратура и оборудование общего назначения.
• Железнодорожное оборудование и техника.
• Средства технического контроля.
• Приборы, эксплуатируемые в условиях вибрации и ударных нагрузок.

Конструкция и основные параметры

Кожух выполнен в прямом исполнении и предназначен для кабельной вилки или розетки. Материал корпуса, как правило, алюминиевый сплав, что обеспечивает лёгкость, хороший теплоотвод и механическую прочность. Контакты расположены с шагом 5,5 мм в ряду, общее число контактов — 14. Предусмотрена возможность плотной запрессовки контактных втулок или штырей в корпус кожуха.

Эксплуатационные характеристики

Соединитель в составе такого кожуха рассчитан на рабочее напряжение до сотен вольт (порядка 600–700 В) и ток до 6 А на контакт при равномерной нагрузке и соответствующем подключении проводников. Разъём допускает эксплуатацию в широком диапазоне температур (примерно от минус 60 до плюс 85 °C) и повышенной влажности (до 95–98 процентов при плюс 35–40 °C), что типично для исполнения по ГОСТ УХЛ и В.

Механическая и климатическая стойкость

Кожух обеспечивает защиту контактов от загрязнений и механических воздействий. Конструкция корпуса и фиксатора (замка или зажима) позволяет выдерживать синусоидальную вибрацию до нескольких сотен герц и ускорение порядка 10g, а также одиночные и многократные удары. Сохраняется работоспособность при пониженном атмосферном давлении, обеспечивается высокое сопротивление изоляции и электрическая прочность изоляции (порядка 2–3 кВ), что снижает риск пробоя в высокотемпературных и вибрационных режимах.

Ключевые особенности

• Прямое кабельное исполнение корпуса для вилки или розетки серии РША.
• 14 контактов с шагом 5,5 мм в ряду.
• Материал корпуса — алюминиевый сплав.
• Рабочее напряжение до 600–700 В, ток до 6 А на контакт.
• Диапазон рабочих температур примерно от минус 60 до плюс 85 °C.
• Влагостойкость до 95–98 процентов при плюс 35–40 °C.
• Стойкость к вибрации и ударным нагрузкам, работоспособность при пониженном давлении.
• Электрическая прочность изоляции порядка 2–3 кВ.

Применение в составе соединителя

Изделие устанавливается на кабельную часть разъёма и служит для фиксации контактных элементов, защиты их от внешней среды и механических повреждений. Кожух совместим с соединителями серии РША соответствующего типоразмера. Перед монтажом следует убедиться в соответствии числа контактов и шага контактной части выбранному кожуху. При эксплуатации важно соблюдать равномерную нагрузку по контактам и корректное подключение проводников, чтобы обеспечить заявленные токовые и температурные режимы.

Благодаря комбинированию механической прочности корпуса и стойкости к климатическим факторам, кожух РША.КП-14-1 подходит для применения в аппаратуре, работающей в сложных условиях: при вибрации, ударах, перепадах температуры и высокой влажности.
