Назначение и область применения

РШАГПР-14-2 представляет собой электрический разъём (розетку) кабельного исполнения, предназначенный для надёжного соединения электрических цепей. Изделие относится к соединителям типа РШАГ — низкочастотным прямоугольным соединителям нормальных габаритов, которые применяются для внутреннего или наружного монтажа в радиоэлектронной аппаратуре общего и специального назначения.

Разъём используется для соединения и разъединения цепей в составе оборудования различных отраслей. Наиболее часто он востребован в железнодорожной технике и промышленных системах, где требуется стабильная коммутация при воздействии широкого спектра внешних факторов. Благодаря кабельному проходимому исполнению изделие удобно для организации разъёмных соединений непосредственно на кабельных линиях.

Технические характеристики

Основные электрические и эксплуатационные параметры разъёма РШАГПР-14-2 подтверждаются следующими значениями:

• Максимальное рабочее напряжение — до 600 В (амплитудное значение).
• Рабочий ток на один контакт — до 6 А.
• Диапазон рабочих температур окружающей среды — от минус 60 (или минус 66) до плюс 85 °C.
• Минимальная наработка — 5000 часов.
• Сопротивление контактов — не более 0,01 Ом.
• Тип коммутируемых цепей — постоянный ток, переменный ток частотой до 3 МГц, а также импульсный ток.

Указанные параметры определяют пригодность изделия для ответственных участков электрических схем, где важны низкое переходное сопротивление и устойчивость к температурным перепадам. Сочетание широкого температурного диапазона и высокой минимальной наработки делает разъём подходящим для аппаратуры, работающей в тяжёлых условиях эксплуатации.

Конструкция и особенности

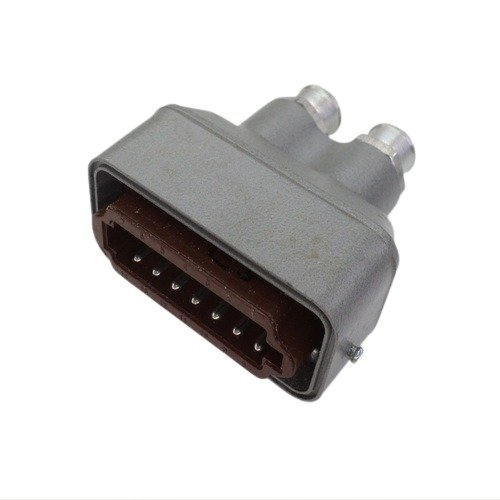

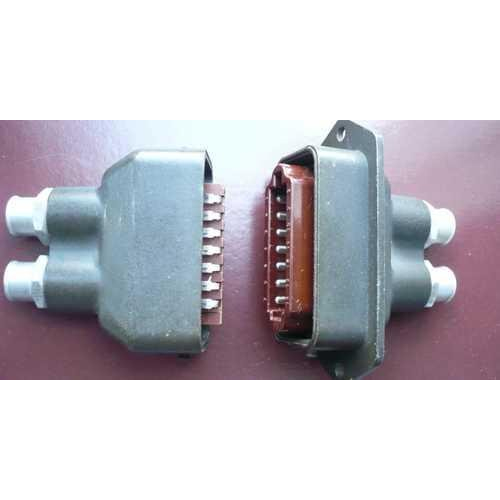

Разъём РШАГПР-14-2 имеет 14 контактов и выполнен в кабельном проходимом варианте с прямым выводом. Такая конструкция обеспечивает удобство подключения кабеля и надёжную фиксацию ответной части при монтаже.

Корпус изделия может быть выполнен из полимера или металла. В обоих случаях корпус защищает контакты от механических повреждений, пыли и влаги, а также обеспечивает удобство монтажа и эксплуатации. Прямоугольная форма и нормальные габариты соответствуют типовым посадочным местам аппаратуры, для которой предназначены соединители серии РШАГ.

Основные преимущества

• Низкое и стабильное сопротивление контактов — не более 0,01 Ом.
• Стойкость к экстремальным температурам: работа при минус 60 (или минус 66) °C и при плюс 85 °C.
• Длительный ресурс — минимальная наработка 5000 часов.
• Универсальность по роду тока: постоянный, переменный частотой до 3 МГц и импульсный.
• Кабельное проходимое исполнение с прямым выводом, упрощающее монтаж в составе кабельных сборок.

Применение

Разъём РШАГПР-14-2 применяется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Он подходит для внутреннего и наружного монтажа, что позволяет использовать его как в составе стационарного оборудования, так и в системах, подверженных воздействию окружающей среды.

Типовые области применения включают железнодорожную технику и промышленные системы, где требуется надёжная коммутация цепей с рабочим напряжением до 600 В и током на контакт до 6 А. Благодаря 14 контактам изделие позволяет организовать многожильные соединения в одном корпусе, сокращая число отдельных разъёмов и упрощая обслуживание аппаратуры.

Краткие сведения

Артикул изделия — 40923. Категория — РША. Название товара — РШАГПР-14-2. Производитель в предоставленных данных не указан. Изделие выпускается в кабельном проходимом исполнении с прямым выводом и предназначено для эксплуатации в составе электрических цепей постоянного, переменного и импульсного тока.
