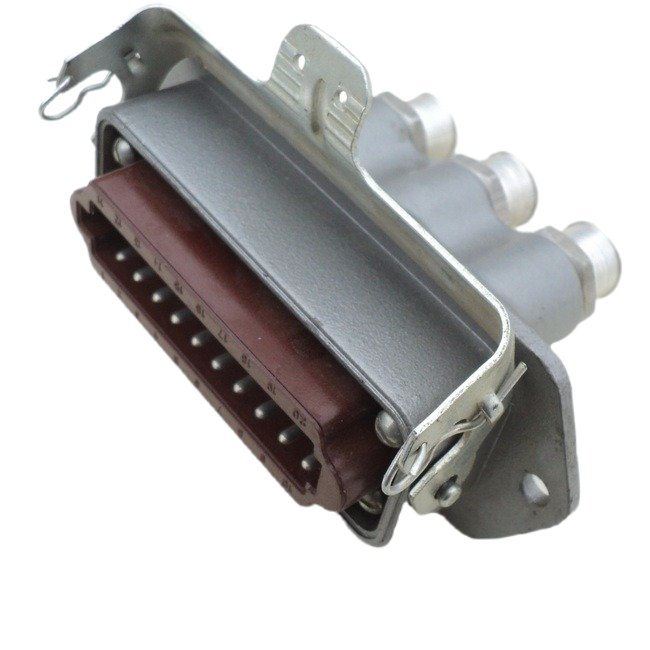

Назначение розетки РШАГПР-6-1

РШАГПР-6-1 — это розетка кабельная из серии соединителей РША, предназначенная для соединения и разъединения низкочастотных электрических цепей. Изделие применяется в составе электрических соединений, где требуется надёжная коммутация постоянного, переменного и импульсного тока.

Артикул товара — 40924. Категория — РША. Розетка может использоваться как самостоятельный элемент кабельной сборки, так и в составе более сложных соединительных узлов. Конструктивное исполнение позволяет применять её для проходного подключения кабельных линий.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя. Все значения относятся непосредственно к РШАГПР-6-1.

• Максимальное рабочее напряжение — 600 В.
• Сила тока на один контакт — до 6 А.
• Количество контактов — 6.
• Рабочая температура окружающей среды — от -60 до +85 °C.
• Минимальная наработка — 5000 часов.
• Сопротивление контактов — не более 0,01 Ом.
• Габаритные размеры — 21 на 21 на 26,5 мм.
• Климатическое исполнение — УХЛ, В, что допускает внутренний и наружный монтаж.
• Год выпуска (по данным каталога VirtueMart) — 92.

Конструктивно это 6-контактная розетка без корпуса, то есть проходная кабельная часть, обозначаемая в маркировке как «ПР». Отсутствие корпуса предполагает монтаж в составе кабельной сборки или установку в защитную оболочку, предусмотренную конструкцией конкретного устройства.

Применение и особенности эксплуатации

Розетка рассчитана на работу в цепях постоянного тока, переменного тока с частотой до 3 МГц, а также в цепях импульсного тока. Такой диапазон делает её пригодной для низкочастотных сигнальных и силовых линий, где не предъявляется требований к передаче высокочастотных сигналов.

Климатическое исполнение УХЛ и категория размещения В позволяют эксплуатировать изделие как в закрытых помещениях, так и на открытом воздухе в составе аппаратуры, защищённой от прямого воздействия осадков и пыли. Расширенный температурный диапазон от -60 до +85 °C обеспечивает работоспособность соединителя в условиях холодного и умеренного климата.

Низкое сопротивление контактов — не более 0,01 Ом — способствует снижению потерь и нагрева в местах соединения, что важно при коммутации цепей с током до 6 А на контакт. Минимальная наработка в 5000 часов характеризует ресурс изделия при соблюдении условий эксплуатации.

Благодаря проходному исполнению без корпуса РШАГПР-6-1 удобна для встраивания в кабельные сборки, где требуется разъёмное соединение участков цепи. Изделие может применяться в составе приборов, пультов, блоков и других устройств, где используются соединители серии РША.

Краткое резюме

РШАГПР-6-1 — кабельная розетка на 6 контактов с рабочим напряжением до 600 В и током до 6 А на контакт, предназначенная для низкочастотных цепей постоянного, переменного и импульсного тока. Изделие выпускается в климатическом исполнении УХЛ, В, имеет размеры 21 на 21 на 26,5 мм и сопротивление контактов не более 0,01 Ом. Розетка поставляется без корпуса как проходная кабельная часть и применяется для соединения и разъединения электрических цепей в аппаратуре соответствующего назначения. Артикул — 40924.
