Назначение соединителя РШАГПБ-6-О

РШАГПБ-6-О представляет собой приборно-кабельный соединитель прямоугольного типа, предназначенный для соединения и разъединения низкочастотных электрических цепей в электро- и радиотехнических устройствах. Изделие применяется в цепях постоянного тока, переменного тока частотой до 3 МГц, а также в цепях импульсного тока. Конструкция соединителя обеспечивает надёжную коммутацию при эксплуатации в составе стационарного и переносного оборудования.

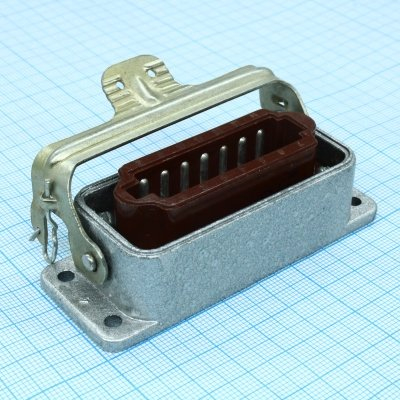

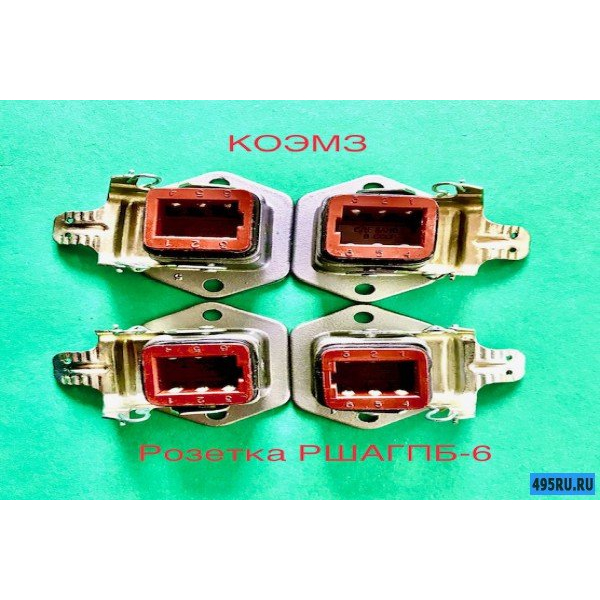

Розетка выполнена в приборном корпусе и рассчитана на наружный монтаж. При установке с уплотнительной прокладкой обеспечивается пылебрызгозащита, что позволяет использовать соединитель в условиях повышенной запылённости и влажности.

Состав и конструкция

Соединитель состоит из двух частей — штыревой и гнездовой, каждая из которых содержит по 6 контактов. Контакты изготовлены из серебра или латуни с покрытием, изолятор выполнен из карболита или его аналога. Такое сочетание материалов обеспечивает стабильные электрические параметры и стойкость к воздействию внешней среды.

Габаритные размеры розетки составляют около 52 на 36 на 48,5 миллиметра, масса изделия — от 46 до 55 граммов. Компактные размеры и прямоугольная форма корпуса упрощают компоновку приборов и кабельных сборок.

Технические характеристики

• Количество контактов: 6
• Шаг контактов в ряду: 5,5 мм
• Шаг между рядами: 13 мм
• Максимальное рабочее напряжение: 700 В
• Рабочий ток на контакт: 6 А, суммарно 36 А
• Сопротивление контакта: не более 10 мОм
• Рабочая температура: от минус 60 до плюс 85 градусов Цельсия
• Климатическое исполнение: УХЛ, В
• Количество сочленений: 1000
• Наработка до отказа: 5000 часов

Приёмочные данные

Приемка соединителя — «1». Год выпуска — 03. Указанные сведения подтверждают соответствие изделия установленным требованиям и позволяют идентифицировать партию при подборе комплектующих.

Применение и условия эксплуатации

Соединитель применяется для подключения кабельных линий к приборам, пультам, блокам питания и другим радиотехническим устройствам. Благодаря широкому диапазону рабочих температур от минус 60 до плюс 85 градусов Цельсия и климатическому исполнению УХЛ и В изделие подходит для эксплуатации в умеренном и холодном климате, в том числе в закрытых помещениях и под навесом.

Ресурс соединителя составляет 1000 сочленений, а наработка до отказа достигает 5000 часов, что соответствует применению в составе оборудования, требующего периодической коммутации цепей. Низкое сопротивление контакта — не более 10 мОм — снижает потери и нагрев при рабочих токах до 6 ампер на контакт.

Порядок подбора

1. Проверить число требуемых контактов: соединитель содержит 6 контактов.
2. Учесть рабочие ток и напряжение: до 6 А на контакт и до 700 В.
3. Оценить условия монтажа: наружная установка розетки с уплотнительной прокладкой обеспечивает пылебрызгозащиту.
4. Сверить частотный диапазон: переменный ток частотой до 3 МГц.

Артикул изделия — 40922, категория — РША. Соединитель поставляется как самостоятельное изделие и может использоваться при ремонте и сборке электро- и радиотехнических устройств, где требуется разъёмное соединение низкочастотных цепей с указанными параметрами.
