Назначение

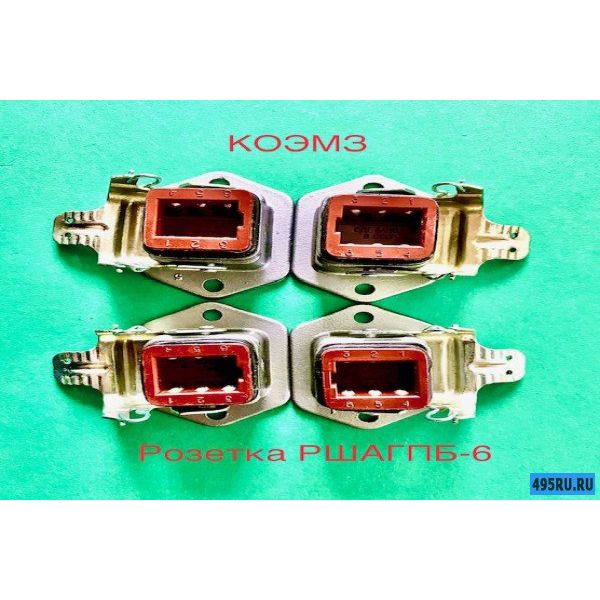

РШАГПБ-6 «5» (артикул 40921) представляет собой 6-контактную приборную розетку из серии низкочастотных прямоугольных соединителей РШАГ. Изделие предназначено для подключения проводов и кабелей в электрических цепях постоянного, переменного и импульсного тока. Розетка относится к классу разъемов объемного монтажа и применяется в промышленной автоматике, измерительной аппаратуре и электротехнических устройствах, где требуется надежное разъемное соединение с возможностью многократного сочленения и расчленения.

Приемка изделия — «5», годы выпуска — 73-81. Эти данные определяют принадлежность соединителя к конкретной группе исполнения и периоду производства.

Подтверждённые особенности

Электрические параметры

• Количество контактов: 6, расположены в два ряда с шагом 5,5 мм и межрядным расстоянием 13 мм.
• Рабочий ток на один контакт — до 6 А.
• Суммарный ток соединителя при равномерной нагрузке — до порядка 36 А.
• Максимальное рабочее напряжение — ориентировочно от 600 до 700 В в зависимости от конкретного исполнения и приемки.
• Сопротивление контакта не превышает примерно 10 мОм, что обеспечивает низкие потери и нагрев в месте соединения.
• Сопротивление изоляции в нормальных условиях — обычно порядка 5000 МОм и выше.
• Электрическая прочность изоляции — порядка 2100 В при испытательном напряжении.

Конструкция и монтаж

• Корпус чаще всего выполнен из алюминиевого сплава или другого металла.
• Изолятор изготовлен из карболита или пластмассы.
• Предусмотрены зажимы для фиксации положения и крепления на панели.
• Монтаж на панель выполняется на сквозные отверстия с крепежными элементами.
• Электрическое соединение контактов обычно выполняется пайкой проводов.
• Габаритные размеры розетки находятся в диапазоне около 50 на 36 на 45 мм.
• Длина или высота изолятора — порядка от 20 до 22 мм.
• Соединитель рассчитан на многократную коммутацию — до 1000 сочленений и расчленений.

Условия эксплуатации

Интервал рабочих температур составляет примерно от минус 60 до плюс 85 градусов Цельсия, что соответствует климатическому исполнению УХЛ и пригодности для использования в достаточно жёстких условиях. Допустима повышенная влажность — до примерно 98 процентов при 40 градусах Цельсия. Изделие устойчиво к воздействию пыли и вибрации, а также к ударным нагрузкам, характерным для промышленных и транспортных объектов.

Применение

Розетка РШАГПБ-6 «5» применяется в схемах промышленной автоматики, измерительной аппаратуре и электротехнических устройствах. Благодаря шести контактам, расположенным в два ряда, она подходит для соединения многопроводных линий в приборах, шкафах управления и на панелях. Крепление на сквозные отверстия позволяет устанавливать несколько соединителей рядом на лицевой панели прибора, а паяное соединение контактов обеспечивает стабильный электрический контакт.

Изделие может использоваться в условиях повышенной влажности, запыленности и вибрации, в том числе на железнодорожных и промышленных объектах. При выборе соединителя следует учитывать приемку «5» и годы выпуска 73-81, так как от конкретного исполнения зависят предельные рабочие напряжения и особенности применения.
