Назначение

РШАГПБ-20-О «1» — приборная розетка прямоугольного низкочастотного соединителя серии РШАГ. Изделие предназначено для соединения электрических цепей в электро- и радиотехнических устройствах. Розетка применяется в цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока. Благодаря врубной конструкции и монтажу на панель она обеспечивает быстрое и надёжное сочленение с ответной частью соединителя.

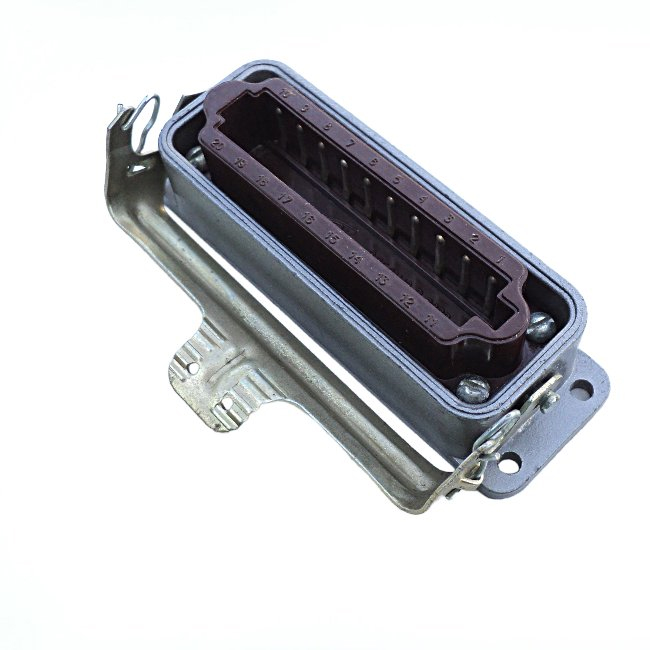

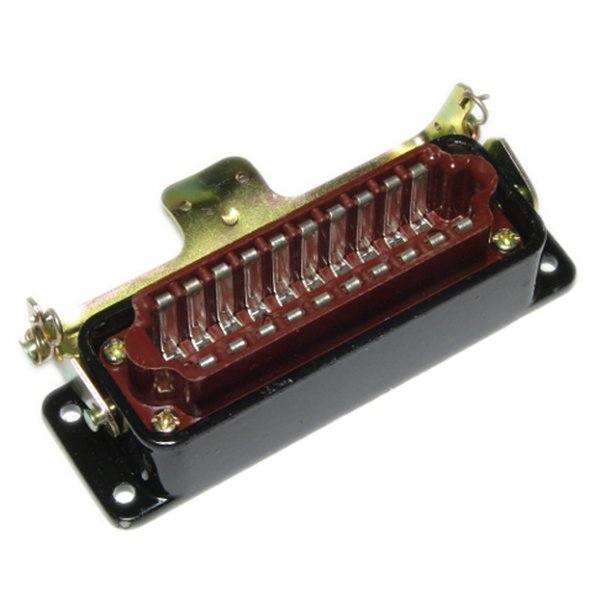

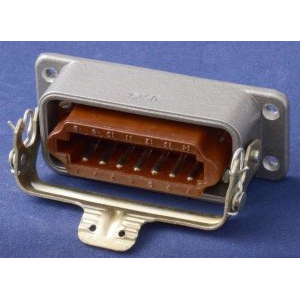

Конструкция и особенности

Розетка имеет 20 контактов и прямой кожух, монтируется на панель для наружного размещения. Контакты выполнены круглыми, размером 1,5 на 4 мм, изготовлены из латуни и покрыты серебром, что снижает переходное сопротивление и повышает стабильность соединения. Изолятор изготовлен из карболита или пластмассы.

Механический монтаж выполняется на панель с отверстиями диаметром 3,5 мм, электрическое подключение производится пайкой. Габаритные размеры составляют около 95 на 39 на 48 мм, в некоторых вариантах — 95 на 30,3 на 48 мм. Масса изделия — примерно 82–120 г. Климатическое исполнение — УХЛ.

Технические характеристики

• Количество контактов: 20
• Рабочий ток на контакт: 6 А, до 120 А на весь соединитель
• Максимальное напряжение: 600–700 В
• Сопротивление контакта: не более 10 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Электрическая прочность изоляции: не менее 2100 В
• Шаг контактов в ряду: 5,5 мм; между рядами: 13 мм
• Диапазон рабочих температур: от минус 60 до плюс 85 °C
• Вибрация: 1–200 Гц при ускорении до 10 g
• Число сочленений-расчленений: 1000
• Приёмка: «1»
• Год выпуска: 92

Применение

Розетка РШАГПБ-20-О «1» используется в промышленных и приборных системах, включая железнодорожное оборудование. Она востребована там, где требуется компактное многоконтактное соединение с высокой стойкостью к вибрации и широкому диапазону температур. Изделие подходит для эксплуатации в составе электро- и радиотехнических устройств, работающих в неблагоприятных климатических условиях.

Артикул изделия — 40918, категория — РША.
