РШАГПБ-6

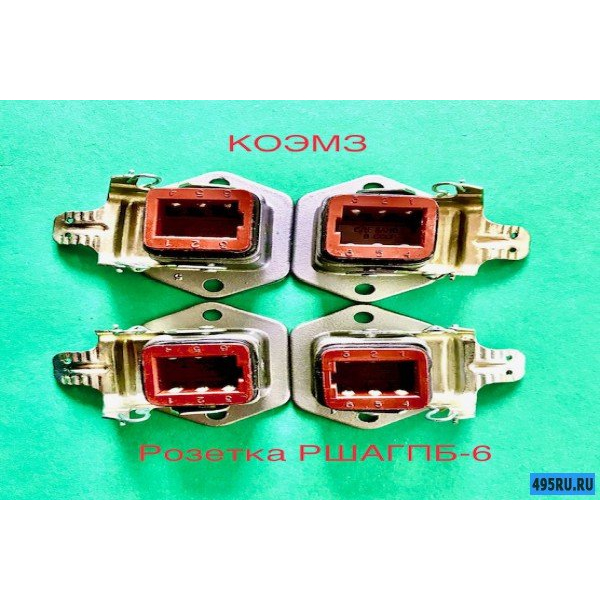

РШАГПБ-6 представляет собой приборную розетку прямоугольного низкочастотного соединителя серии РШАГ с 6 контактами. Она предназначена для надежного соединения и разъединения электрических цепей в оборудовании, включая железнодорожную технику и промышленные приборы.

Основные характеристики

Соединитель имеет шаг контактов в ряду 5,5 мм и между рядами 13 мм, с круглыми контактами размером 1,5×4 мм из латуни с олово-висмутовым или серебряным покрытием. Максимальное рабочее напряжение достигает 700 В, а рабочий ток на контакт — до 6 А (общий до 36 А).

Габаритные размеры составляют около 52×39×48 мм, с прямым выходом и фиксацией за счет специальных зажимов и замка.

Условия эксплуатации

Работает в диапазоне температур от -60 до +85 °C при влажности до 98% (при +40 °C), выдерживает вибрацию 1–200 Гц с ускорением до 10 g и механические удары до 1500 m/s². Сопротивление изоляции — не менее 5000 МОм, электрическая прочность — 2100 В, ресурс — 1000 сочленений-расчленений.

Подходит для цепей постоянного, переменного тока (до 3 МГц) и импульсного тока с монтажом на панель врубным способом (пайка).
