РШАГПБ-14

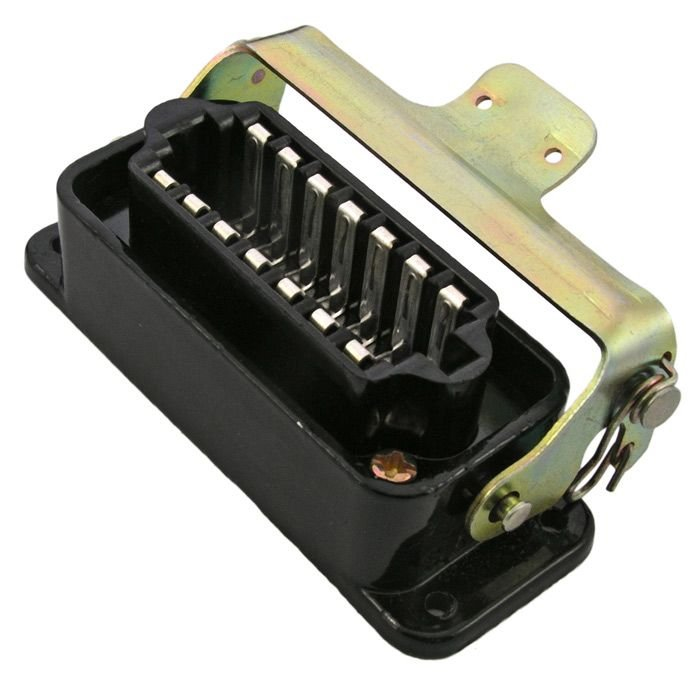

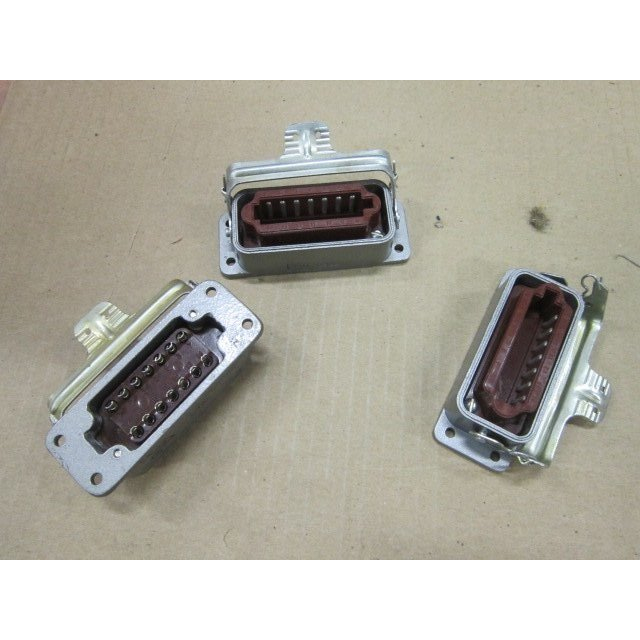

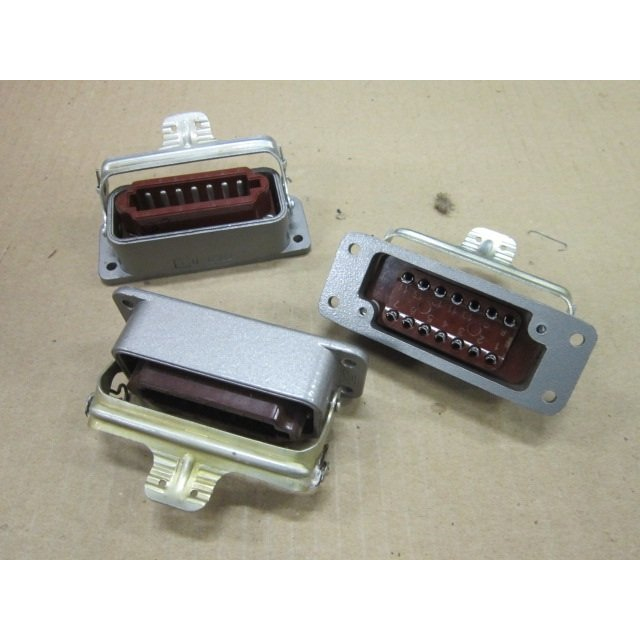

РШАГПБ‑14 — это 14‑контактная приборная розетка из серии соединителей РША, предназначенная для низкочастотных низковольтных цепей в электро‑ и радиотехнической аппаратуре.

Общее назначение и конструкция

РШАГПБ‑14 используется для разборных соединений проводников приборов и кабелей в электрических цепях постоянного, переменного (до ~3 МГц) и импульсного тока. Корпус выполнен как приборный блочный, металлический, рассчитанный на установку в корпус оборудования и крепление винтами.

Основные электрические параметры

• Количество контактов — 14, шаг контактов в ряду около 5,5 мм, шаг между рядами порядка 13 мм.

• Максимальное рабочее напряжение — до 600…700 В, в зависимости от источника и условий.

• Рабочий ток на каждый контакт — до 6 А, при равномерной нагрузке; общий ток соединителя — до 84 А.

• Сопротивление контакта — не более 10 мОм, сопротивление изоляции в нормальных условиях — не менее 5…10 ГОм (5000 МОм и выше).

• Электрическая прочность изоляции — не ниже 2100 В (испытательное напряжение).

Габариты и условия эксплуатации

Габаритные размеры разъема в приборном корпусе — примерно 80×39×48 мм, масса с заглушкой — до 110 г, без заглушки — около 94 г. Разъем рассчитан на работу в широком диапазоне температур — от примерно −60 до +85 °C, при относительной влажности до 98% при температуре около 35–40 °C.

Механическая и климатическая стойкость

Разъем выдерживает синусоидальную вибрацию в диапазоне частот 1–200 Гц с ускорением порядка 10g (или 100 м/с²), а также механические удары одиночного и многократного действия. Климатическое исполнение обычно соответствует группам УХЛ и В по ГОСТ, наработка до отказа — не менее 5000 часов, число сочленений–расчленений — до 1000 циклов.
