РШАГПБ-6

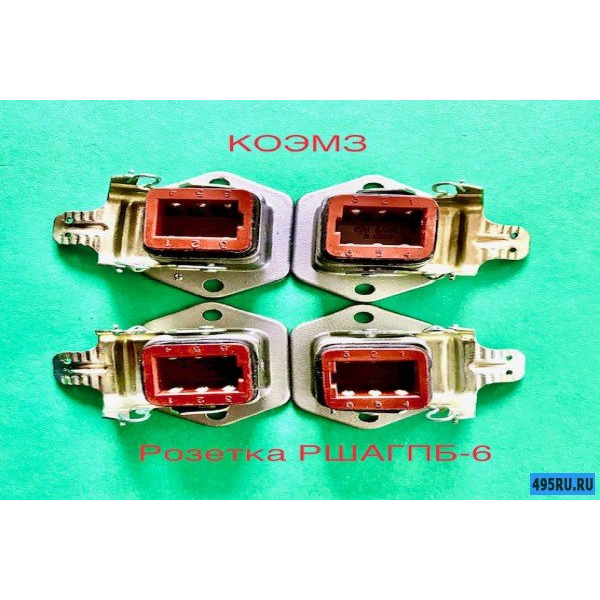

РШАГПБ-6 представляет собой 6-контактную приборную розетку прямоугольного низкочастотного соединителя серии РШАГ. Она предназначена для соединения и разъединения электрических цепей постоянного, переменного (до 3 МГц) и импульсного тока в различных устройствах, включая промышленное оборудование.

Основные характеристики

Разъем имеет габаритные размеры около 52×36×48,5 мм с шагом контактов в ряду 5,5 мм и между рядами 13 мм. Максимальное рабочее напряжение достигает 700 В, а рабочий ток на контакт — до 6 А (общий для соединителя — до 36 А).

• Сопротивление контакта — не более 10 мОм.

• Сопротивление изоляции — не менее 5000 МОм.

• Электрическая прочность изоляции — не менее 2100 В.

• Рабочий диапазон температур: от -60 до +85 °C.

Конструкция и монтаж

Корпус выполнен из металла (алюминий) или пластмассы (карболит), с врубным монтажом на панель и пайкой контактов. Контакты круглые (размер 1,5×4 мм), из латуни с покрытием олово-висмут или серебром, оснащены зажимами для фиксации.

Соединитель выдерживает вибрацию (1–200 Гц), механические удары до 1500 g и влажность до 98% при +40 °C. Ресурс — до 1000 сочленений-расчленений.

Применение

РШАГПБ-6 используется в электронике, приборостроении и промышленных системах, включая железнодорожное оборудование, для надежного подключения цепей в условиях УХЛ (умеренный/холодный климат). Климатическое исполнение обеспечивает долговечность до 15–20 лет хранения.
