РШАГКУ-20-1: угловая кабельная розетка для надёжного соединения электрических цепей

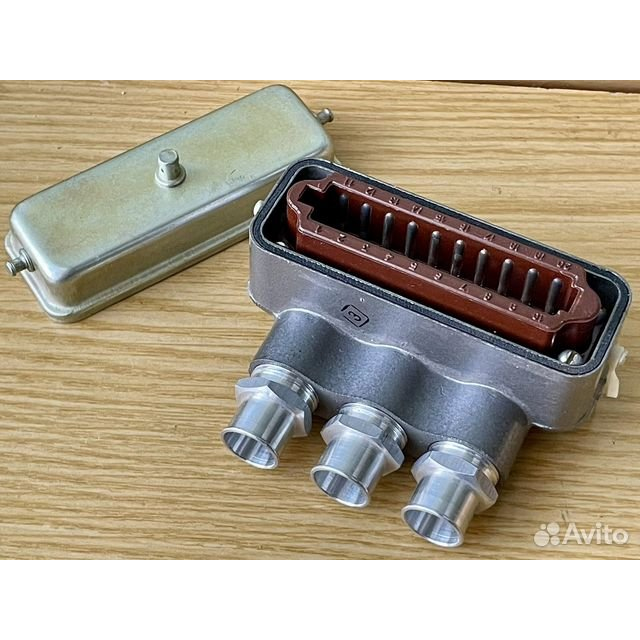

РШАГКУ-20-1 — 20-контактный низкочастотный прямоугольный электрический соединитель серии РШАГ, выполненный в виде кабельной розетки с угловым корпусом. Разъём применяется для разъёмного соединения цепей постоянного, переменного и импульсного тока в радиоэлектронной, измерительной, промышленной и специальной аппаратуре.

Назначение РШАГКУ-20-1

Соединитель предназначен для организации многоконтактного подключения кабельных жгутов к приборам, блокам и отдельным узлам оборудования. Он рассчитан на работу в цепях переменного тока частотой до 3 МГц, а также в цепях постоянного и импульсного тока. Предельное рабочее напряжение составляет до 600 В.

РШАГКУ-20-1 используется совместно с ответной штыревой частью серии РШАВ. Гнездовая часть — розетка РШАГ — принимает контакты вилки и формирует надёжное разъёмное соединение. Такое решение удобно при обслуживании аппаратуры, замене модулей, ремонте кабельных сборок и проведении регламентных работ.

Расшифровка обозначения

Маркировка РШАГКУ-20-1 отражает основные конструктивные признаки изделия:

Таким образом, РШАГКУ-20-1 представляет собой кабельную угловую розетку на 20 контактов для объёмного монтажа проводников пайкой.

Основные характеристики

Ключевые электрические и эксплуатационные параметры РШАГКУ-20-1:

• Количество контактов — 20.

• Максимальный рабочий ток на один контакт — до 6 А.

• Максимальное рабочее напряжение — до 600 В.

• Сопротивление контакта — не более 0,01 Ом.

• Сопротивление изоляции — не менее 5–10 ГОм, в зависимости от исполнения и условий нормирования.

• Электрическая прочность изоляции — до 2100 В.

• Рабочий температурный диапазон — от −60 до +85 °C.

• Допустимая относительная влажность — до 98% при +40 °C.

• Вибрационная стойкость — в диапазоне 1–200 Гц при ускорении до 10g.

• Ресурс — до 1000 циклов сочленения и расчленения.

• Контакты могут иметь серебряное либо олово-висмутовое покрытие; для ряда исполнений характерно серебрение контактных поверхностей.

Особенности конструкции

Разъём РШАГКУ-20-1 имеет прямоугольную компоновку контактов, что позволяет компактно разместить значительное число электрических цепей в одном соединителе. В угловом кабельном исполнении ввод кабеля ориентирован под углом к плоскости сочленения, поэтому изделие особенно удобно в ограниченном монтажном пространстве, внутри корпусов оборудования и в составе плотных жгутовых систем.

Изолятор в распространённых исполнениях изготавливается из карболита, а контакты — из латуни с защитным покрытием. Монтаж проводов выполняется пайкой, что обеспечивает стабильное электрическое соединение при соблюдении требований к подготовке проводника, температуре пайки и защите изоляционных деталей от перегрева.

Для соединителей РШАГ в корпусном исполнении могут применяться фиксирующие элементы, препятствующие самопроизвольному расстыковыванию в условиях вибрации. Корпус также предусматривает решения для закрепления кабельного жгута и снижения механической нагрузки на паяные соединения.

Где применяется разъём

РШАГКУ-20-1 востребован в оборудовании, где необходимо передавать несколько силовых, сигнальных или управляющих цепей через единый разъёмный интерфейс. Типичные области использования:

• Радиоэлектронная аппаратура общего и специального назначения.

• Промышленные приборы, шкафы управления и измерительные комплексы.

• Системы автоматики, телемеханики и связи.

• Испытательное и лабораторное оборудование.

• Кабельные сборки и межблочные соединения.

• Оборудование, работающее при вибрационных нагрузках и в широком диапазоне температур.

При выборе ответной части важно контролировать соответствие исполнения, числа контактов, схемы распайки, типа корпуса и механики сочленения. Для серийной разработки, ремонта или замены в ответственных устройствах окончательное решение следует принимать по действующей конструкторской и технической документации на конкретное исполнение разъёма.
