РШАГКУ-14-2: угловая кабельная розетка для надёжных межсоединений

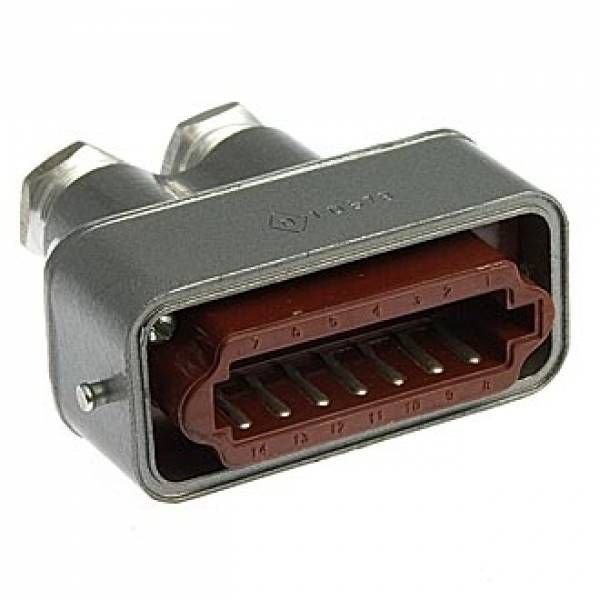

РШАГКУ-14-2 — низкочастотный прямоугольный приборно-кабельный соединитель с 14 гнездовыми контактами, выполненный в виде кабельной розетки с угловым выводом. Разъём применяется для разъёмного соединения цепей постоянного, переменного и импульсного тока в радиоэлектронной, измерительной, промышленной и специальной аппаратуре.

Расшифровка обозначения

Маркировка РШАГКУ-14-2 отражает конструкцию изделия:

• РША — серия электрических прямоугольных соединителей типа А.

• Г — гнездовая часть, то есть розетка.

• КУ — кабельный корпус с угловым направлением вывода кабеля.

• 14 — количество электрических контактов.

• 2 — исполнение корпуса с двумя втулками для закрепления кабельного жгута.

Таким образом, РШАГКУ-14-2 представляет собой 14-контактную розетку в угловом кабельном корпусе. Такое решение удобно, когда требуется вывести жгут в сторону, уменьшить монтажную глубину и аккуратно разместить соединитель в ограниченном пространстве оборудования.

Назначение и применение

Разъём РШАГКУ-14-2 используют для многоконтактного подключения аппаратуры, кабельных сборок и функциональных блоков. Он рассчитан на работу в низкочастотных электрических цепях, включая цепи постоянного тока, переменного тока частотой до 3 МГц и импульсные сигналы. Допускаемое рабочее напряжение составляет до 600 В.

Типичные области применения:

• системы промышленной автоматики и управления;

• измерительные комплексы и стендовое оборудование;

• аппаратура связи и радиоэлектронные устройства;

• приборные шкафы, блоки питания и коммутационные панели;

• кабельные жгуты специального назначения;

• оборудование, где необходимы многократное соединение и отсоединение кабелей.

Серия РША предусматривает стыковку гнездовой части РШАГ с соответствующей штыревой частью РШАВ. При подборе ответной части важно сверять число контактов, исполнение корпуса, схему распайки и требования к способу прокладки кабеля.

Основные характеристики

Указанные параметры характерны для соединителей РША соответствующего класса и исполнения; при проектировании конкретного изделия следует сопоставлять их с документацией на применяемую модификацию и категорией приёмки.

Конструктивные особенности

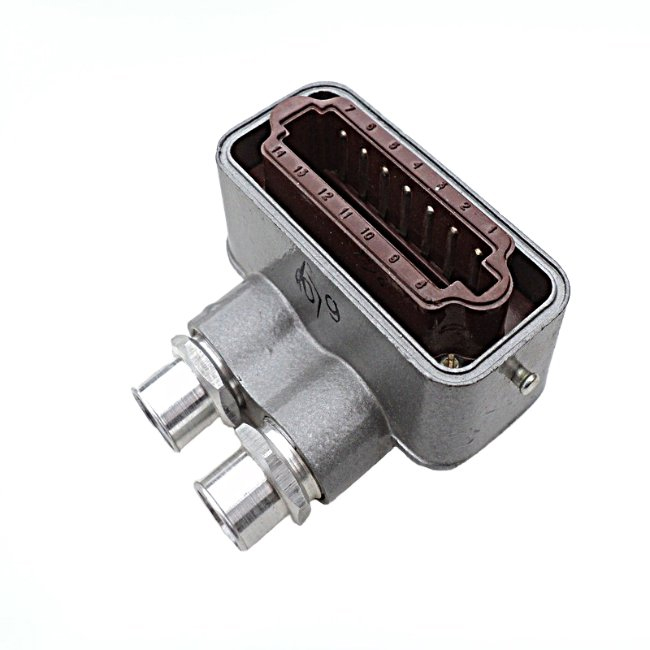

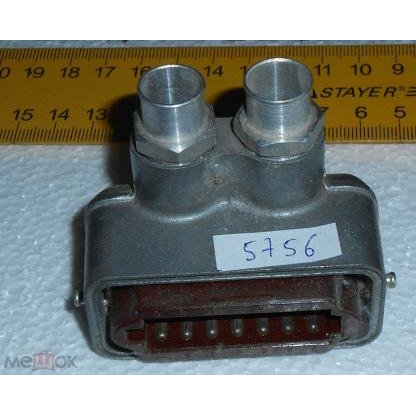

Главная особенность РШАГКУ-14-2 — угловой кабельный корпус. Он обеспечивает вывод кабеля под углом к направлению сочленения разъёма, благодаря чему снижается нагрузка на жгут при плотной компоновке оборудования. Конструкция включает две втулки, служащие для закрепления кабеля или жгута проводов в корпусе.

Корпусные соединители РША снабжаются элементами фиксации, предотвращающими самопроизвольное разъединение при вибрации, ударах или перемещении аппаратуры. Для контактов в серии используются покрытия на основе серебра либо олово-висмута, что способствует стабильному электрическому контакту при корректной эксплуатации.

Что учитывать при монтаже

При установке РШАГКУ-14-2 необходимо соблюдать несколько технических условий:

• подбирать ответную вилку РШАВ с идентичным количеством контактов и совместимым исполнением;

• проверять токовую нагрузку каждой цепи: она не должна превышать 6 А на контакт;

• учитывать суммарный ток, сечение проводов и условия теплоотвода внутри жгута;

• надёжно фиксировать кабель во втулках корпуса, исключая передачу механического усилия на пайку или контактные выводы;

• соблюдать распайку согласно электрической схеме устройства и контролировать отсутствие замыканий между соседними контактами;

• не допускать повреждения изоляции, перекоса при сочленении и чрезмерного радиуса изгиба кабеля у углового вывода.

РШАГКУ-14-2 подходит для задач, где требуются компактное угловое подключение, 14 независимых электрических цепей и устойчивая работа в широком диапазоне температур и механических воздействий.
