Назначение и область применения

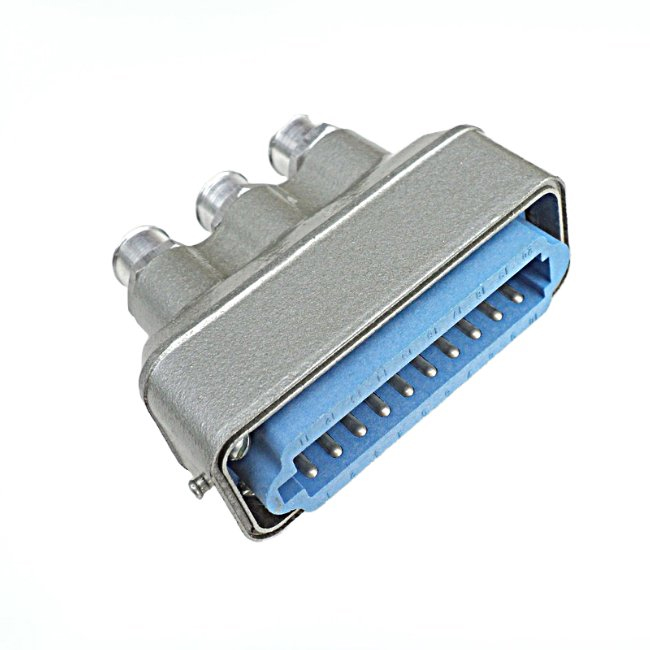

РШАГКП-20-3 «1» — низкочастотный прямоугольный соединитель (розетка) серии РШАГ, предназначенный для объёмного монтажа и кабельных соединений. Изделие применяется в электрических цепях постоянного, переменного (частотой до примерно 3 МГц) и импульсного тока в промышленной аппаратуре, в том числе в устройствах автоматики, силовой и контрольной электроники. Розетка служит для коммутации ответных частей соединителей серии РШАГ в составе жгутов и кабельных сборок.

Конструкция и материалы

Разъём выполнен в виде 20-контактной кабельной розетки с прямым кожухом и врубным способом сочленения. Контакты круглые, обычно выполнены из латуни с серебряным покрытием, изолятор — из пластмассы или карболита, а корпус чаще всего из алюминия, что обеспечивает достаточную механическую прочность и теплоотвод.

Конструкция рассчитана на объёмный монтаж: проводники подключаются к контактам розетки, после чего собранный жгут фиксируется в корпусе аппаратуры или на панели. Прямой кожух упрощает подключение кабеля и обеспечивает защиту контактной группы от механических повреждений.

Основные электрические характеристики

• Количество контактов — 20.
• Шаг контактов в ряду — около 5,5 мм.
• Шаг между рядами — примерно 13 мм.
• Рабочий ток на один контакт — до 6 А.
• Суммарный ток на весь соединитель — до 120 А.
• Максимальное рабочее напряжение — до 600–700 В.
• Сопротивление контакта — не более 10 мОм.
• Сопротивление изоляции — не менее 5000 МОм при нормальных условиях.
• Электрическая прочность изоляции — не менее 2100 В при испытаниях.

Механические и климатические параметры

Размеры корпуса составляют около 87 на 32,5 на 89 мм. Предусмотрены монтажные отверстия с шагом порядка 66,5 мм для крепления на панели или корпусе. Соединитель рассчитан на работу в диапазоне температур примерно от минус 60 до плюс 85 градусов Цельсия при влажности до 98 процентов и температуре плюс 40 градусов Цельсия.

Климатическое исполнение — УХЛ. Ресурс составляет порядка 1000 циклов сочленения-расчленения. Разъём устойчив к механическим воздействиям: выдерживает синусоидальную вибрацию в диапазоне 1–200 Гц с ускорением до примерно 10 g.

Особенности поставки и приёмки

Для данной позиции указана приёмка «1», год выпуска — 86-87. Изделие предназначено для применения в составе промышленной аппаратуры, где требуются надёжные низкочастотные кабельные соединения с повышенной стойкостью к вибрации и широким диапазоном рабочих температур. Комплектация, страна производства и гарантийные условия в предоставленных данных не указаны.
