РШАГКП-20-3

РШАГКП‑20‑3 — это 20‑контактный приборно‑кабельный прямоугольный разъём серии РШАГ, выполненный в виде розетки (гнездовой части) с прямым кабельным вводом.

Назначение и применение

Разъём предназначен для соединения и разъединения низкочастотных низковольтных электрических цепей постоянного, переменного (в том числе с частотой до 3 МГц) и импульсного тока. Часто используется в промышленной аппаратуре, устройствах управления, кабелях управления и в системах, связанных с контактной сваркой, регуляторами и т.п.

Основные технические характеристики

• Количество контактов: 20, контакты круглые, обычно из латуни с серебряным покрытием.

• Максимальное рабочее напряжение: порядка 600–700 В в зависимости от конкретного исполнения.

• Рабочий ток на каждый контакт: до 6 А; суммарный ток на соединитель при равномерной нагрузке — до 120 А.

• Сопротивление контакта не более 10 мОм, сопротивление изоляции — не менее 5000 МОм при нормальных условиях.

• Электрическая прочность изоляции — порядка 2100 В переменного тока.

Конструкция и габариты

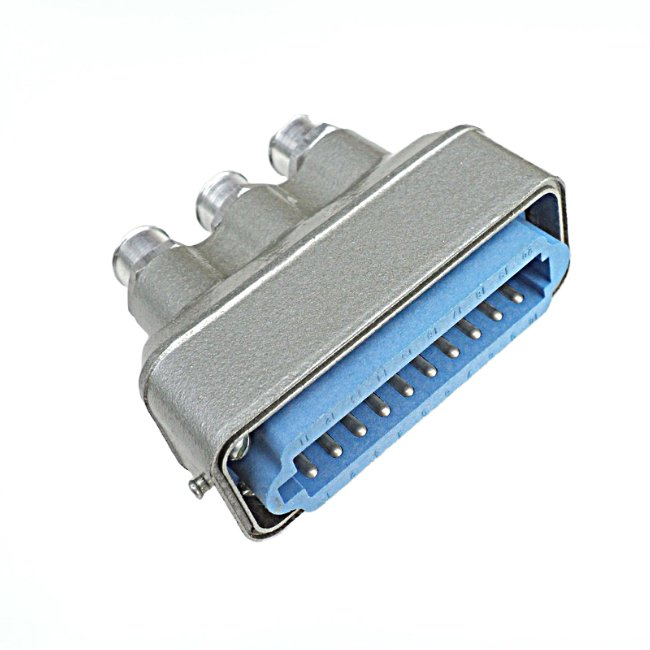

Корпус разъёма выполняется из металла (обычно алюминиевого сплава, чёрного цвета), изолятор — из пластмассы (коричневого цвета). Кабельный жгут выходит из корпуса через три отверстия, что обеспечивает надёжное крепление и защиту проводов. Габаритные размеры приблизительно составляют около 87×32,5×89 мм, разъём предназначен для объемного монтажа и пайки контактных проводников.

Условия эксплуатации

Изделие рассчитано на работу в широком диапазоне температур, обычно от примерно −60 до +85 °C, с допустимой относительной влажностью до 98% при температуре +40 °C. Разъём устойчив к воздействию вибраций в диапазоне частот 1–200 Гц и обеспечивает порядка 1000 циклов сочленения‑расчленения при сохранении заявленных электрических параметров.
