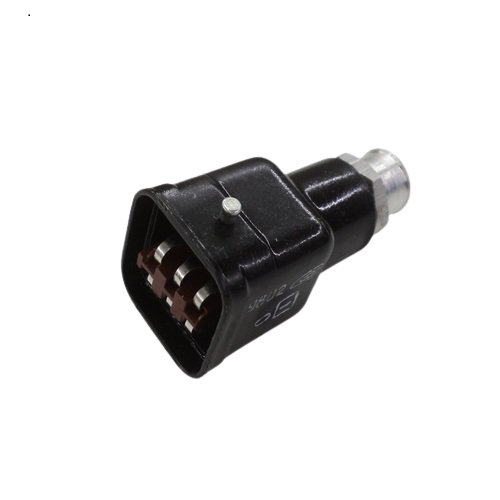

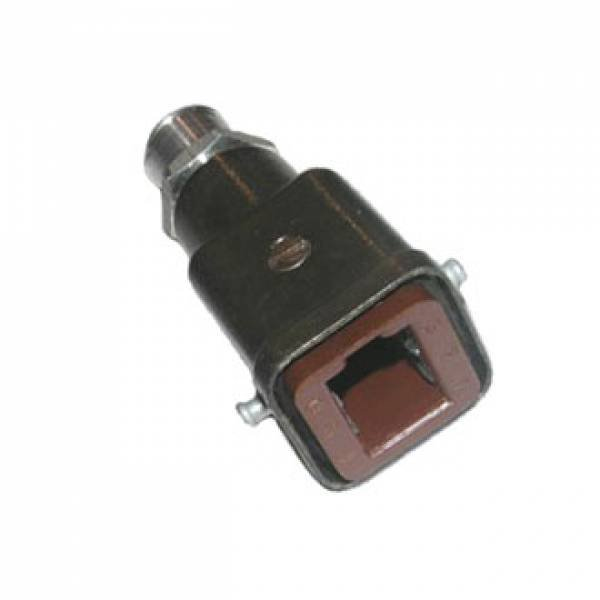

РШАГКП-6-1 92г «1»

Цена:

488 ₽

В наличии: 22 шт.

Технические характеристики

РШАГКП-6-1

Разъём РШАГКП‑6‑1 — это низкочастотный прямоугольный соединитель серии РША, выполненный в виде розетки кабельной прямой части с одной втулкой для крепления кабеля.

Назначение и область применения

РШАГКП‑6‑1 предназначен для соединения и разъединения низкочастотных (низковольтных) электрических цепей электро‑ и радиотехнической аппаратуры, питаемой постоянным или переменным током с частотой до нескольких мегагерц.
Применяется как в промышленном и транспортном оборудовании, так и в приборах внутреннего и кабельного монтажа.

Основные технические параметры

Число контактов: 6 штук с круглыми контактами.
Максимальный рабочий ток на контакт: порядка 6 А, при общем токе на соединитель до ~36 А (в зависимости от нагрузки по контактам).
Максимальное рабочее напряжение: обычно 600–700 В (в зависимости от конкретного исполнения).

Электрические и механические характеристики

Сопротивление контакта не превышает примерно 10 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм, электрическая прочность изоляции — порядка 2100 В.
Разъём выдерживает вибрации в диапазоне частот 1–200 Гц с ускорением до примерно 10g, а количество циклов сочленения/разъединения может достигать 1000 и более.

Климатические условия и исполнение

Климатическое исполнение соответствует УХЛ/В (умеренный и холодный климат, в том числе вибро‑ и влагоустойчивое исполнение).
Рабочий температурный диапазон обычно составляет от примерно −60 °C до +80…+85 °C, относительная влажность при повышенной температуре может достигать 98%.

Описание

РШАГКП-6-1

РШАГКП-6-1: назначение и особенности низкочастотного разъёма

РШАГКП-6-1 — прямоугольный низкочастотный электрический соединитель розеточного типа, рассчитанный на надёжное соединение и разъединение цепей в аппаратуре. Модель относится к серии РШАГ/РШАВ и применяется при объёмном монтаже в радиоэлектронных, измерительных и промышленных устройствах.

Что представляет собой РШАГКП-6-1

Маркировка РШАГКП-6-1 указывает на розеточную часть соединителя с шестью контактами. Такие компоненты используются совместно с ответной вилочной частью серии РШАВ, образуя разъёмное соединение для передачи питания или электрических сигналов.

Соединитель имеет прямоугольную конструкцию и предназначен для кабельного исполнения. Контактные выводы присоединяются к проводникам пайкой, что делает разъём удобным для стационарного монтажа внутри приборов, шкафов управления и специализированного оборудования.

Основные характеристики

К ключевым параметрам РШАГКП-6-1 относятся:

Шесть электрических контактов.
Номинальный рабочий ток до 6 А на контакт.
Максимальное рабочее напряжение до 600 В.
Сопротивление контакта не более 0,01 Ом.
Высокое сопротивление изоляции — до 10 ГОм в нормальных климатических условиях для серии РША.
Рабочий температурный диапазон от −60 до +85 °C.
Возможность эксплуатации при относительной влажности до 98% при температуре +40 °C.
Ресурс до 1000 циклов сочленения и расчленения.
Покрытие контактов серебром либо олово-висмутовым сплавом, в зависимости от исполнения.

Где применяется разъём

РШАГКП-6-1 используют в электрических цепях постоянного, переменного и импульсного тока. Для переменного тока серия рассчитана на работу при частоте до 3 МГц, поэтому разъём подходит для низкочастотных цепей питания, управления, коммутации и передачи сигналов.

Типичные области применения:

Радиоэлектронная аппаратура общего и специального назначения.
Контрольно-измерительные приборы.
Промышленные системы автоматики.
Приборные шкафы и пульты управления.
Кабельные сборки и жгуты проводов.
Оборудование, где необходима быстрая замена, подключение или обслуживание отдельных функциональных модулей.

Конструктивные особенности

Контактная группа разъёма рассчитана на пайку проводов к хвостовикам контактов. В конструкциях с корпусом могут использоваться элементы для фиксации кабельного жгута, снижающие механическую нагрузку на точки пайки. Материалы контактов и изолятора подбираются для сохранения электрической надёжности при вибрации, температурных перепадах и повышенной влажности.

Например, в приборе с отдельным блоком питания РШАГКП-6-1 может применяться как кабельная розетка: шесть контактов позволяют организовать линии питания, управления и резервные соединения в одном компактном разъёме.

Преимущества использования

Главное преимущество РШАГКП-6-1 — сочетание компактной шестиконтактной конфигурации, механической прочности и устойчивости к сложным условиям эксплуатации. Разъём рассчитан на многократные подключения, имеет низкое переходное сопротивление и подходит для создания обслуживаемых соединений в электротехнической и радиоэлектронной аппаратуре.
