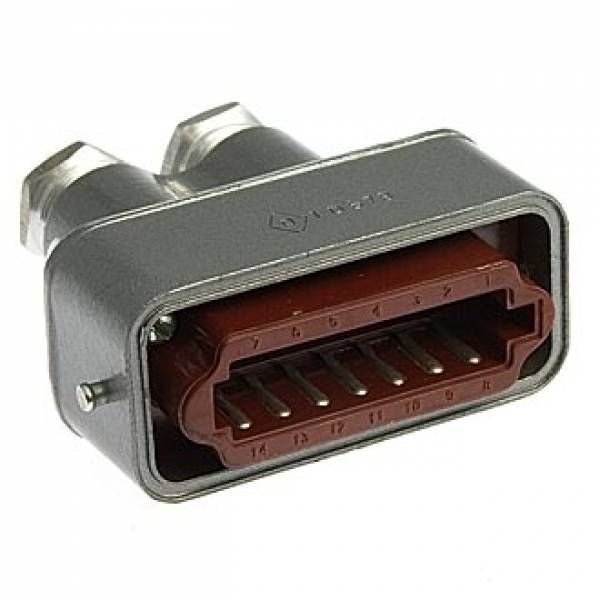

Назначение розетки РШАГКП-14-2-О

Розетка кабельная прямая РШАГКП-14-2-О представляет собой прямоугольный электрический соединитель типа А с 14 контактами. Изделие предназначено для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Разъём рассчитан на работу с постоянным током, переменным током с частотой до 3 МГц и импульсным током.

Основное применение розетки — подключение кабелей управления, в том числе к автоматизированным устройствам, например к аппаратуре АДГ-500. В таких схемах розетка работает в паре с вилками РШАВКП-14-2 или РШАВПБ-14. Совместная работа вилки и розетки обеспечивает надёжную коммутацию и возможность быстрого разъединения цепи при необходимости.

Конструктивные особенности

Корпус розетки выполнен из металла, что обеспечивает механическую прочность и устойчивость к внешним воздействиям. Подключение проводов осуществляется пайкой через два отверстия, предусмотренных в конструкции. Фиксация соединительной пары «вилка-розетка» производится с помощью скобы, которая удерживает ответные части в сочленённом состоянии.

Конструкция разъёма исключает возможность ошибочного соединения: форма корпуса и расположение контактов не позволяют сочленить изделие с неподходящей ответной частью. Прямоугольный тип А обеспечивает компактное размещение на панели или в составе кабельного жгута.

Технические характеристики

• Количество контактов — 14.
• Максимальный ток на контакт — до 6 А, суммарный ток — до 84 А.
• Рабочее напряжение — до 700 В.
• Сопротивление контакта — не более 10 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 2100 В.
• Устойчивость к вибрации — диапазон 1–200 Гц при ускорении 10g.
• Наработка до отказа — 5000 часов.
• Количество сочленений-расчленений — 1000.

Габариты и условия эксплуатации

Габаритные размеры розетки составляют 70,5 на 32,5 на 68–89 мм. Масса изделия без заглушки — 110 г, с заглушкой — 127 г. Разъём сохраняет работоспособность в широком диапазоне условий: температура окружающей среды от минус 60 °C до плюс 85 °C, относительная влажность до 98 % при температуре плюс 35 °C, пониженное атмосферное давление — от 1·10^-12 мм рт. ст.

Климатическое исполнение изделия — УХЛ или В. Срок сохраняемости розетки составляет от 15 до 20 лет. В карточке товара указаны приёмка «1» и год выпуска 89-90, что подтверждает соответствие изделия установленным требованиям приёмки.
