Назначение соединителя

РШАГКП-14-2-О «1» — отечественный прямоугольный электрический соединитель розеточного типа серии РШАГКП, рассчитанный на 14 контактов. Изделие предназначено для соединения и разъединения низкочастотных низковольтных цепей постоянного, переменного и импульсного тока в электронной аппаратуре общего и специального назначения. Соединитель относится к приборно-кабельным изделиям для объёмного монтажа и может устанавливаться как в корпусах аппаратуры, так и отдельно на кабеле.

Типовые области применения включают пульты управления, средства автоматики, бортовые системы и другую аппаратуру, где требуется надёжная коммутация цепей с частотой сигнала до порядка 3 МГц. Исполнение с приёмкой «1» и годом выпуска 91 указывает на принадлежность изделия к продукции, прошедшей приёмочные испытания по установленным требованиям.

Подтверждённые технические характеристики

Электрические параметры соединителя обеспечивают работу в составе низковольтных цепей с умеренными токами нагрузки. Основные значения приведены ниже.

• Количество контактов — 14.
• Рабочий ток на контакт — до 6 А при равномерной нагрузке.
• Сопротивление контактов — не более 10 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Электрическая прочность изоляции — не менее 2100 В переменного тока.
• Диапазон рабочих температур — примерно от минус 60 до плюс 85 градусов Цельсия.
• Повышенная влажность — до 98 процентов при температуре плюс 40 градусов Цельсия.
• Число сочленений-расчленений — до порядка 1000 циклов.
• Минимальная наработка до отказа — порядка 5000 часов.
• Срок сохраняемости при хранении — 15–20 лет в зависимости от климатического исполнения.

Конструкция и габаритные размеры

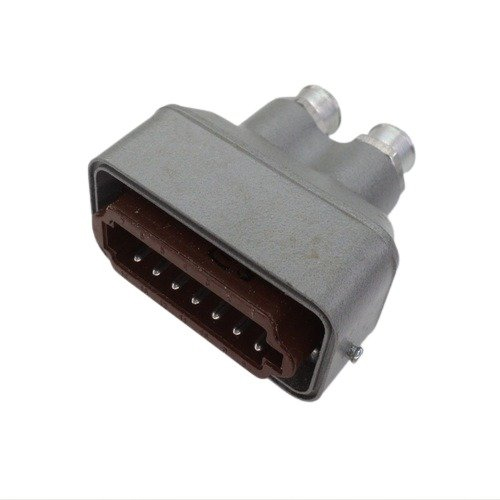

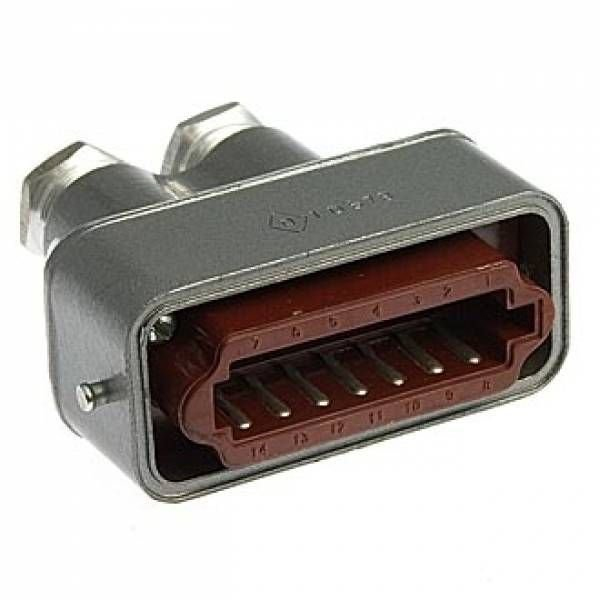

РШАГКП-14-2-О «1» выполнен в виде прямоугольной розетки типа А с двумя монтажными втулками для кабеля и корпусом под объёмный монтаж. Габаритные размеры изделия обычно находятся в диапазоне около 70,5 на 66 на 32,5 миллиметра. Масса составляет порядка 110–127 граммов в зависимости от наличия заглушки. Такая компоновка рассчитана на объёмный монтаж проводников непосредственно на контакты соединителя, что удобно при сборке кабельных сборок и жгутов.

Механическая конструкция обеспечивает многократную коммутацию и сохраняет работоспособность в условиях вибрации и повышенной влажности, характерных для бортовой и специальной аппаратуры. Совместимость с ответными частями определяется типом соединителя и числом контактов, поэтому при подборе пары следует ориентироваться на серию РШАГКП и исполнение розетки типа А.

Условия эксплуатации и применение

Благодаря широкому температурному диапазону и стойкости к влажности соединитель пригоден для жёстких климатических условий. Он может применяться в составе пультов управления, систем автоматики, измерительной и бортовой электроники, где требуется разъёмное соединение кабельных линий с числом проводников до 14.

1. Подготовка кабеля и разделка проводников под объёмный монтаж.
2. Закрепление кабеля в монтажных втулках корпуса соединителя.
3. Пайка или иное предусмотренное присоединение проводников к контактам.
4. Сочленение с ответной частью и проверка надёжности фиксации.

Изделие маркируется названием РШАГКП-14-2-О «1» и артикулом 40907, категория РША. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и гарантийных обязательствах не приводятся. Комплектация определяется наличием или отсутствием заглушки, что отражается на массе изделия.
