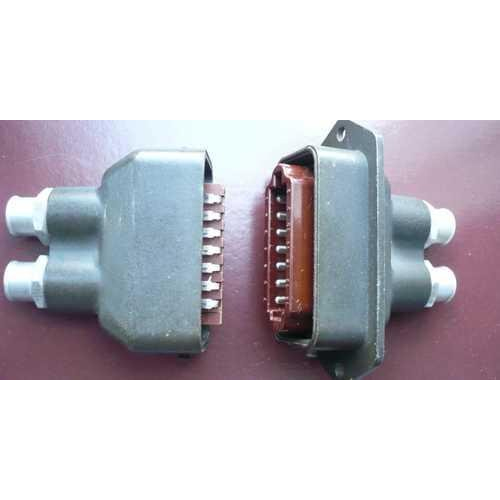

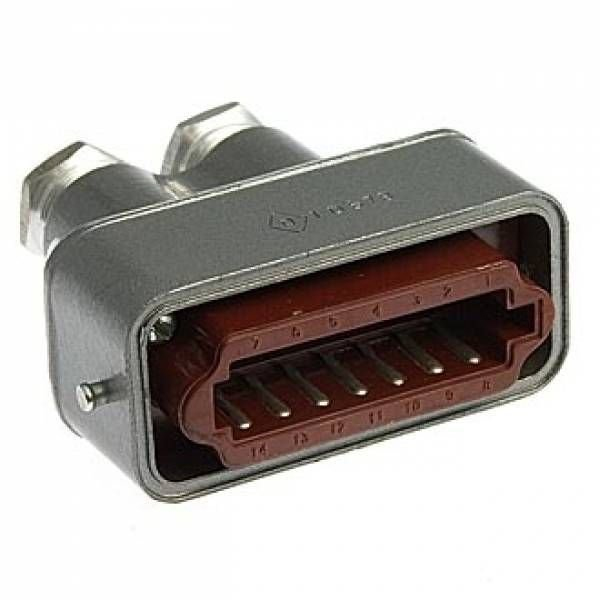

РШАГКП-14-2: особенности, назначение и применение герметичного разъёма

РШАГКП-14-2 — специализированный электрический разъём, применяемый для создания надёжных разъёмных соединений в аппаратуре, где важны устойчивость контакта, механическая прочность и защита от неблагоприятных внешних воздействий. Такие соединители востребованы в промышленной электронике, измерительных системах, средствах связи, приборостроении, транспортном и специальном оборудовании.

Маркировка РШАГКП-14-2 обычно используется для идентификации конкретного исполнения разъёма в серии: она помогает учитывать конструктивные параметры, тип соединения и совместимость с ответной частью при подборе компонентов для изделия или ремонта оборудования.

Для чего применяется РШАГКП-14-2

Основная задача разъёма — обеспечить многократное подключение и отключение электрических цепей без пайки или переделки всей кабельной сборки. Использование разъёмного соединения упрощает монтаж, диагностику, обслуживание и замену отдельных модулей оборудования.

РШАГКП-14-2 может применяться в следующих задачах:

• Подключение кабельных жгутов к блокам аппаратуры.

• Передача питающих, сигнальных и управляющих цепей.

• Соединение модулей в приборных шкафах и корпусах оборудования.

• Организация разъёмных интерфейсов в измерительных комплексах.

• Ремонт и восстановление кабельных соединений в ранее выпущенной технике.

• Создание надёжных соединений в условиях вибрации, запылённости и регулярного технического обслуживания.

Ключевые особенности конструкции

Соединители данного типа ценятся прежде всего за стабильность контактного соединения и пригодность к эксплуатации в составе профессиональной аппаратуры. Конкретные электрические и механические характеристики зависят от исполнения, комплектации и технической документации на изделие, поэтому перед установкой важно сверять паспортные данные именно для нужной модификации.

При оценке РШАГКП-14-2 обычно обращают внимание на следующие параметры:

Почему важно правильно подобрать ответную часть

При работе с РШАГКП-14-2 недостаточно ориентироваться только на внешнее сходство разъёма. Для корректной сборки необходимо убедиться в совместимости вилки и розетки, совпадении контактной группы, способа фиксации, расположения ключей и схемы распайки.

Даже разъёмы похожего диаметра или с одинаковым количеством контактов могут не подходить друг к другу из-за различий в кодировке, посадочном исполнении, нумерации выводов либо конструкции корпуса. Ошибка на этапе подбора способна привести к невозможности стыковки, повреждению контактов или неверному подключению цепей.

Перед монтажом рекомендуется проверить:

• Полную маркировку разъёма и ответной части.

• Число и расположение контактов.

• Нумерацию выводов по документации.

• Тип крепления: кабельный, приборный, фланцевый или иной.

• Наличие уплотнений, защитных колпачков и элементов фиксации.

• Соответствие допустимых электрических нагрузок проекту.

• Состояние изолятора, корпуса и контактных поверхностей.

Монтаж и подключение

Качество монтажа определяет надёжность всей электрической цепи. При сборке кабеля с разъёмом РШАГКП-14-2 необходимо исключить перегрев контактов, повреждение изоляции, избыточное механическое натяжение жил и случайное замыкание между выводами.

Практический порядок работ обычно включает:

1. Изучение схемы подключения и нумерации контактов.

2. Подготовку кабеля: снятие наружной оболочки, разделку экрана при его наличии, зачистку проводников.

3. Подключение проводов к контактам предусмотренным для конкретного исполнения способом.

4. Контроль отсутствия перемычек и коротких замыканий.

5. Сборку корпуса, фиксацию кабеля и установку защитных элементов.

6. Проверку электрической целостности цепей мультиметром.

7. Контрольную стыковку с ответной частью без чрезмерного усилия.

Если разъём используется в цепях с повышенными требованиями к надёжности, после сборки полезно измерить переходное сопротивление контактов, проверить изоляцию между соседними цепями и убедиться, что кабель не передаёт нагрузку непосредственно на контактную группу.

Эксплуатация и профилактика

Чтобы разъёмное соединение сохраняло работоспособность длительное время, важно не допускать загрязнения контактной части, попадания влаги при разомкнутом соединении и перекоса при стыковке. При обслуживании оборудования следует осматривать корпус, крепёж, уплотнения и состояние контактов.

Признаками необходимости диагностики могут быть нестабильный сигнал, периодическое пропадание питания, нагрев соединения, следы окисления, ослабление фиксации или повреждение изолятора. В таких случаях соединитель следует отключить, осмотреть и проверить по электрическим параметрам до дальнейшей эксплуатации.

РШАГКП-14-2 в составе надёжной аппаратуры

Разъём РШАГКП-14-2 остаётся актуальным компонентом для задач, где необходимы обслуживаемость, стабильное электрическое соединение и конструктивная надёжность. Грамотный подбор совместимой ответной части, соблюдение схемы распайки и аккуратный монтаж позволяют использовать соединитель в составе кабельных сборок, промышленных устройств, измерительной техники и других электронных систем.

При подготовке технического описания или спецификации рекомендуется указывать полную маркировку изделия, исполнение ответной части, назначение каждого контакта и условия эксплуатации. Это снижает вероятность ошибок при производстве, ремонте и последующем обслуживании оборудования.
