Назначение соединителя РШАГКП-14-1-О «1»

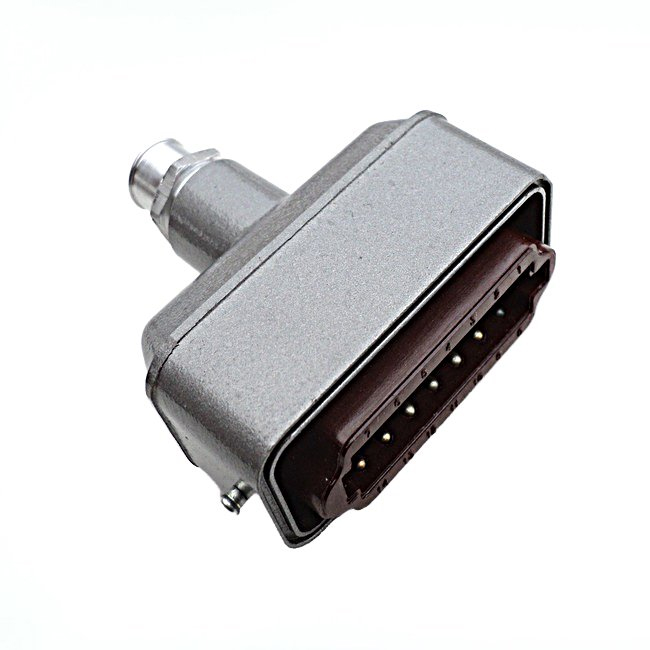

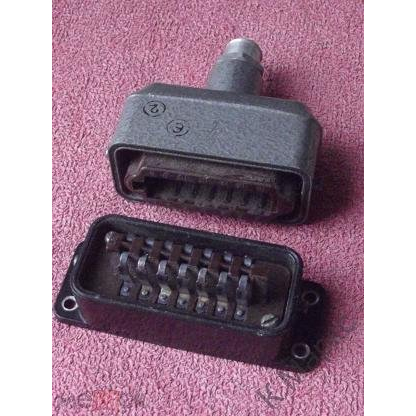

РШАГКП-14-1-О «1» — это электрический низкочастотный прямоугольный соединитель розеточного типа, иначе говоря гнездовая часть разъёма, выполненный в кабельном прямом корпусе с одним кабельным выводом. Изделие предназначено для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Соединитель обеспечивает коммутацию при работе с постоянным током, переменным током частотой до 3 МГц, а также с импульсным током. Применение охватывает случаи, когда требуется надёжное многоконтактное сочленение кабельной линии с ответной частью в составе блоков, стоек и пультов радиоэлектронной аппаратуры.

Артикул изделия — 40905, категория — РША. Изготовитель в предоставленных данных не указан. Приёмка изделия — «1», что подтверждает соответствие требованиям приёмо-сдаточных испытаний по первой категории. Годы выпуска — 90 и 91.

Основные электрические характеристики

• Количество контактов — 14.
• Шаг контактов в ряду — 5,5 мм, расстояние между рядами — 13 мм.
• Максимальное рабочее напряжение — до 700 В.
• Ток на один контакт — до 6 А, суммарно на весь соединитель — до 84 А.
• Сопротивление контактов — не более 10 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 2100 В.
• Материал контактов — серебро.
• Габаритные размеры — около 70,5 на 32,5 на 89 мм.

Конструктивные особенности

Соединитель выполнен в прямоугольном корпусе розеточного типа с прямым кабельным выводом, что упрощает монтаж кабеля и обеспечивает удобную стыковку с ответной вилочной частью. Изготавливается в пылебрызгозащищённом исполнении с уплотнительной прокладкой, которая защищает контактную группу от проникновения пыли и капель влаги. Контакты изготовлены из серебра, что обеспечивает стабильное переходное сопротивление и долговечность при многократных сочленениях.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях. Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия. Допустимая относительная влажность — до 98 процентов при температуре плюс 35 градусов Цельсия. Изделие выдерживает вибрационные нагрузки в диапазоне от 1 до 200 Гц с ускорением до 10g, а также работу при пониженном давлении вплоть до 10 в минус двенадцатой степени миллиметра ртутного столба. Климатическое исполнение — УХЛ или В по ГОСТ.

Ресурсные показатели: срок службы — до 5000 часов наработки, количество циклов сочленения и расчленения — 1000, сохраняемость — от 15 до 20 лет. Такие параметры делают соединитель пригодным для длительной эксплуатации в составе ответственной аппаратуры.

Область применения

РШАГКП-14-1-О «1» применяется в радиоэлектронной аппаратуре специального и общего назначения для организации электрических соединений между блоками, кабельными сборками и внешними цепями. Благодаря широкому диапазону рабочих температур, стойкости к вибрации и пониженному давлению соединитель может использоваться в бортовой, наземной и другой аппаратуре, где предъявляются повышенные требования к надёжности коммутации. Пылебрызгозащищённое исполнение с уплотнительной прокладкой расширяет область применения, допуская работу в условиях повышенной запылённости и воздействия капель влаги.
