РШАГКП-6-1: назначение и особенности низкочастотного разъёма

РШАГКП-6-1 — прямоугольный низкочастотный электрический соединитель розеточного типа, рассчитанный на надёжное соединение и разъединение цепей в аппаратуре. Модель относится к серии РШАГ/РШАВ и применяется при объёмном монтаже в радиоэлектронных, измерительных и промышленных устройствах.

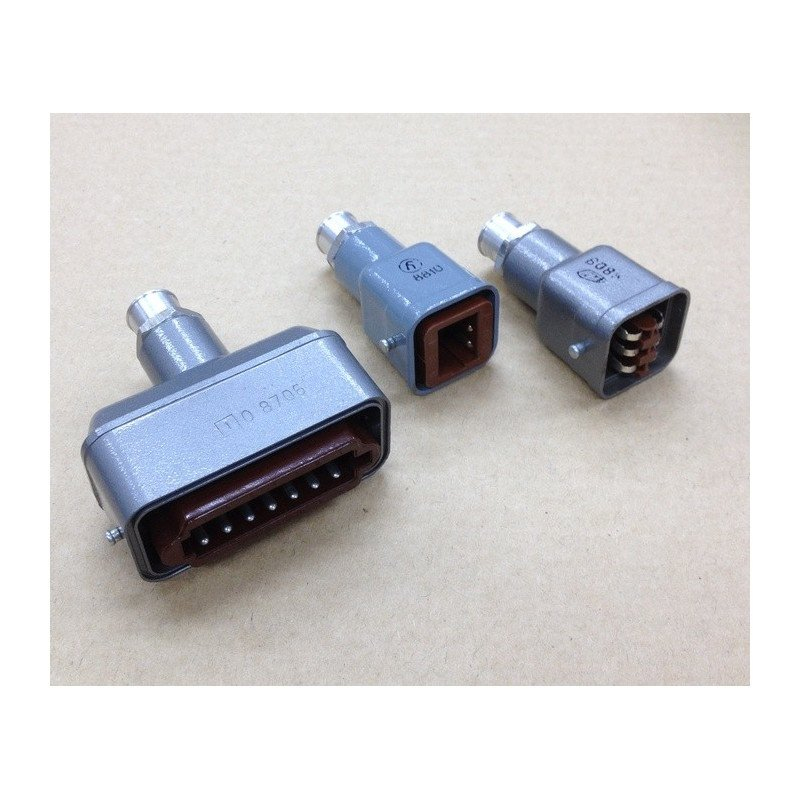

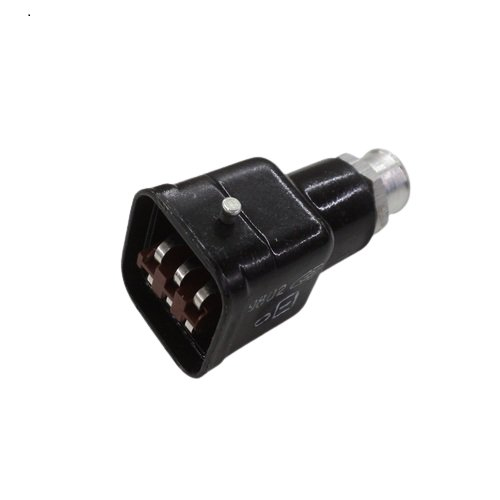

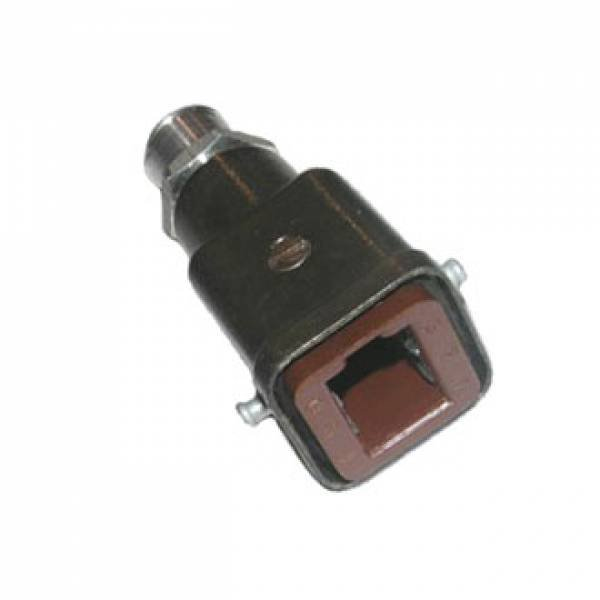

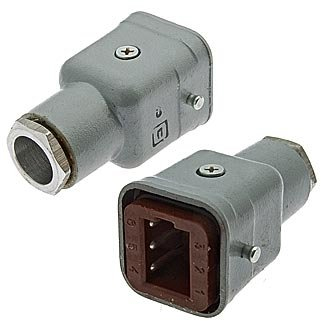

Что представляет собой РШАГКП-6-1

Маркировка РШАГКП-6-1 указывает на розеточную часть соединителя с шестью контактами. Такие компоненты используются совместно с ответной вилочной частью серии РШАВ, образуя разъёмное соединение для передачи питания или электрических сигналов.

Соединитель имеет прямоугольную конструкцию и предназначен для кабельного исполнения. Контактные выводы присоединяются к проводникам пайкой, что делает разъём удобным для стационарного монтажа внутри приборов, шкафов управления и специализированного оборудования.

Основные характеристики

К ключевым параметрам РШАГКП-6-1 относятся:

• Шесть электрических контактов.

• Номинальный рабочий ток до 6 А на контакт.

• Максимальное рабочее напряжение до 600 В.

• Сопротивление контакта не более 0,01 Ом.

• Высокое сопротивление изоляции — до 10 ГОм в нормальных климатических условиях для серии РША.

• Рабочий температурный диапазон от −60 до +85 °C.

• Возможность эксплуатации при относительной влажности до 98% при температуре +40 °C.

• Ресурс до 1000 циклов сочленения и расчленения.

• Покрытие контактов серебром либо олово-висмутовым сплавом, в зависимости от исполнения.

Где применяется разъём

РШАГКП-6-1 используют в электрических цепях постоянного, переменного и импульсного тока. Для переменного тока серия рассчитана на работу при частоте до 3 МГц, поэтому разъём подходит для низкочастотных цепей питания, управления, коммутации и передачи сигналов.

Типичные области применения:

• Радиоэлектронная аппаратура общего и специального назначения.

• Контрольно-измерительные приборы.

• Промышленные системы автоматики.

• Приборные шкафы и пульты управления.

• Кабельные сборки и жгуты проводов.

• Оборудование, где необходима быстрая замена, подключение или обслуживание отдельных функциональных модулей.

Конструктивные особенности

Контактная группа разъёма рассчитана на пайку проводов к хвостовикам контактов. В конструкциях с корпусом могут использоваться элементы для фиксации кабельного жгута, снижающие механическую нагрузку на точки пайки. Материалы контактов и изолятора подбираются для сохранения электрической надёжности при вибрации, температурных перепадах и повышенной влажности.

Например, в приборе с отдельным блоком питания РШАГКП-6-1 может применяться как кабельная розетка: шесть контактов позволяют организовать линии питания, управления и резервные соединения в одном компактном разъёме.

Преимущества использования

Главное преимущество РШАГКП-6-1 — сочетание компактной шестиконтактной конфигурации, механической прочности и устойчивости к сложным условиям эксплуатации. Разъём рассчитан на многократные подключения, имеет низкое переходное сопротивление и подходит для создания обслуживаемых соединений в электротехнической и радиоэлектронной аппаратуре.
