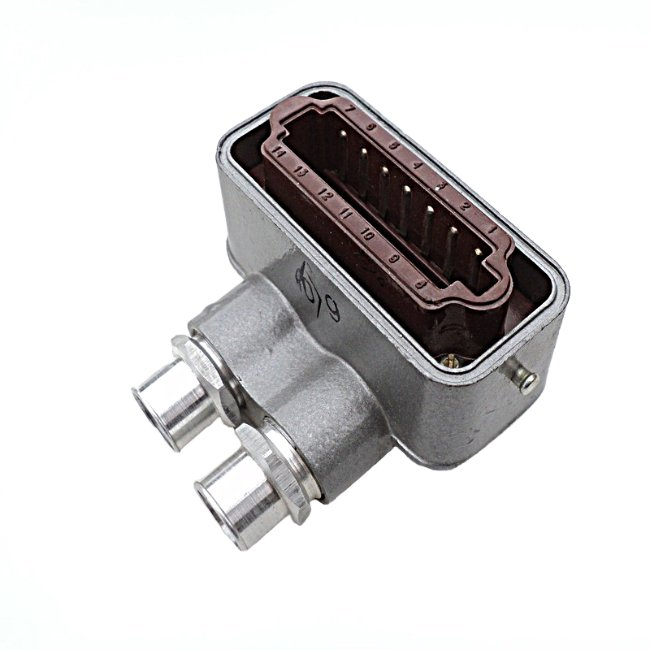

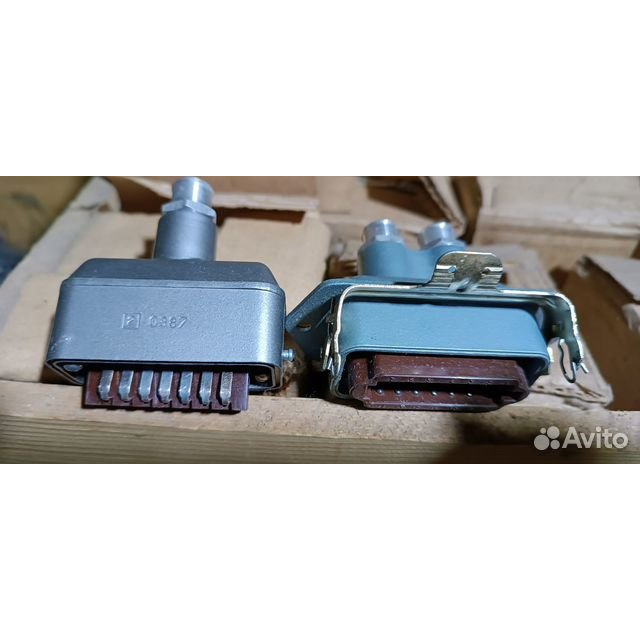

РШАГ-ПР-14-2 «5» — это кабельная проходная розетка типа РША, предназначенная для соединения и разъединения электрических цепей постоянного, переменного (до 3 МГц) и импульсного тока.

Основные характеристики

Она имеет 14 контактов с шагом 5,5 мм в ряду и 13 мм между рядами, рабочий ток до 6 А на контакт (общий до 84 А), напряжение до 700 В. Сопротивление контакта не превышает 10 мОм, изоляции — не менее 5000 МОм, электрическая прочность — 2100 В. Работает при температурах от -60 до +85 °C, выдерживает вибрацию (1–200 Гц), удары до 1500 м/с² и влажность до 98% при 40 °C.

Конструкция и применение

Розетка предназначена для внутреннего и наружного монтажа с объемным способом пайки проводов, имеет полимерный или металлический корпус с прямым патрубком. Обозначение расшифровывается как РША (тип А) — Г (розетка) — ПР (кабельная проходная) — 14 (контакты) — 2 («5» может указывать на вариант исполнения). Используется в промышленных системах, включая российское оборудование, для надежного соединения цепей с нагрузкой до 6 А.

Надежность

Минимальная наработка — 5000 часов, количество соединений-расчленений — 1000, срок хранения — 15 лет.
