РШАГ‑ПР‑14‑2 «5» — это розетка (разъем‑приёмник) из серии низкочастотных прямоугольных соединителей РШАГ, предназначенных для объемного монтажа в электрических цепях постоянного, переменного (до примерно 3 МГц) и импульсного тока. Обозначение «ПР‑14‑2» указывает на тип исполнения (розетка прямоугольная, 14 контактов, 2‑й вариант разводки/компоновки), а «5» — на вид приёмки (категория контроля/качества) по техническим условиям ПЩ0.364.015ТУ.

Основное назначение и область применения

РШАГ‑ПР‑14‑2 используется для соединения и разъединения кабельных линий в стационарных и подвижных электро‑ и радиоэлектронных устройствах, в том числе в промышленной автоматике, приборах контроля и измерения, аппаратуре связи и т.п. Разъёмы серии РШАГ рассчитаны на работу в цепях напряжением до 600 В при рабочих токах порядка до 6 А на контакт, что позволяет применять их в распределительных и сигнальных линиях.

Конструкция и исполнение

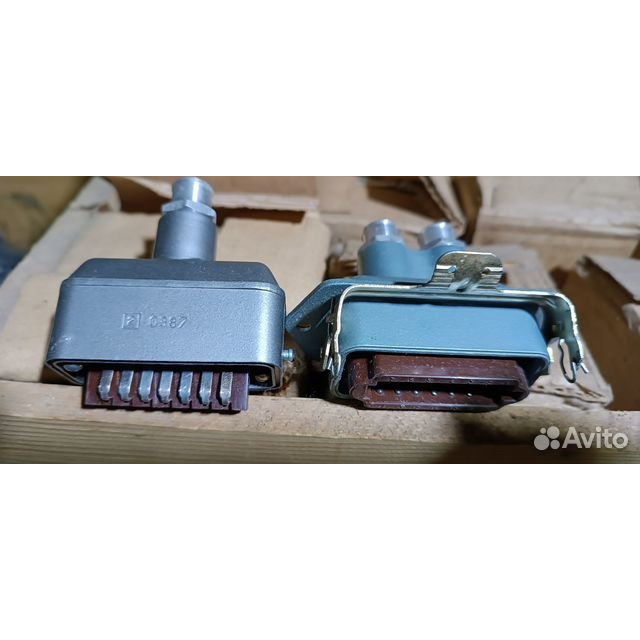

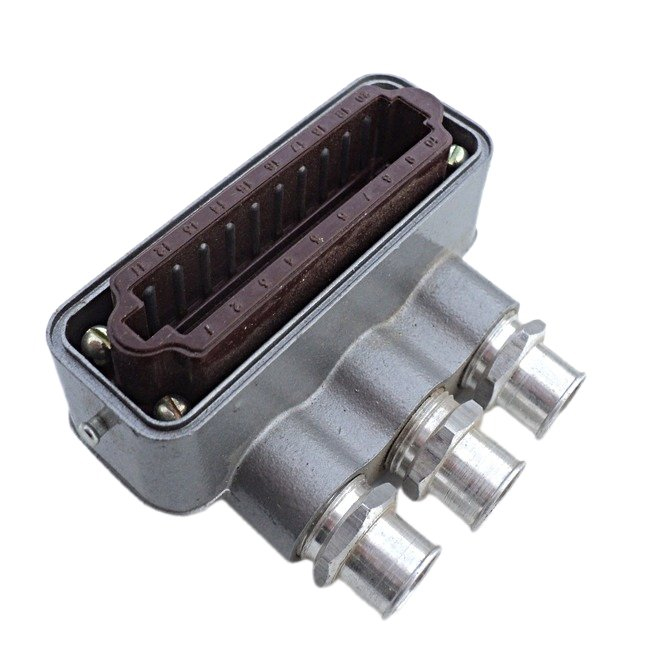

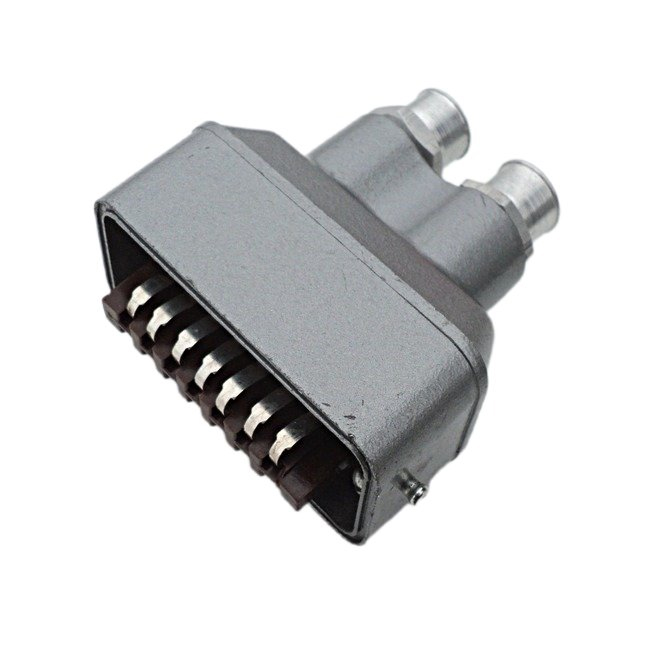

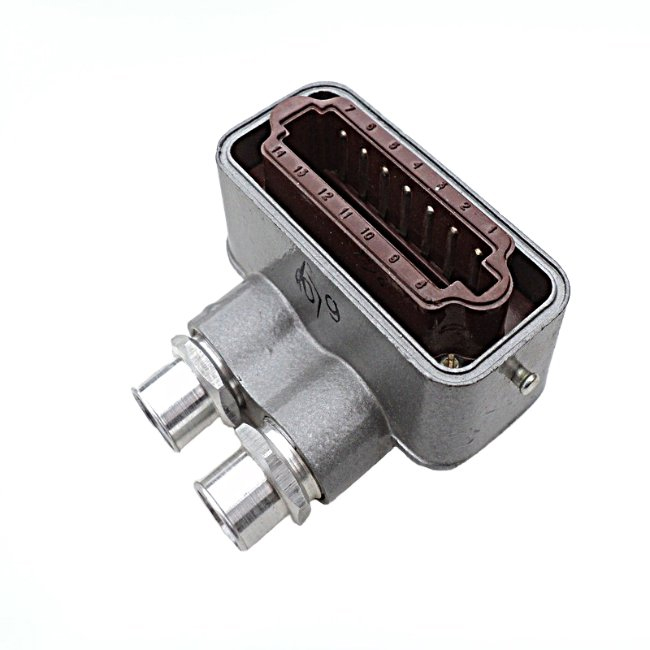

Розетка имеет прямоугольный корпус нормального габарита, предназначен как для внутреннего, так и для наружного монтажа, с возможностью установки на панели или в корпусах аппаратуры. Контакты обычно имеют покрытие серебром или оловянно‑висмутовым сплавом, способ монтажа проводов — объемная пайка хвостовиков контактов.

Климатические и эксплуатационные характеристики

Соединитель выполнен в климатическом исполнении «УХЛ» или «В» (по ГОСТ 15150‑69), что допускает работу в широком диапазоне температур и повышенной влажности. Типичный диапазон рабочих температур окружающей среды — примерно от −60 °C до +85 °C, при относительной влажности до около 98% при 40 °C, что вполне соответствует требованиям к промышленной и военной аппаратуре.

Механические и ресурсные показатели

РШАГ‑ПР‑14‑2 рассчитан на значительные механические воздействия: допускается синусоидальная вибрация в диапазоне частот порядка 5–200 Гц с ускорением до примерно 100 м/с² (10g). Продукт выдерживает одиночные и многократные удары с ускорением до 1500 м/с² (150g), минимальная наработка оценивается в около 5000 часов, количество сочленений‑расчленений — не менее 1000 циклов, а срок сохраняемости изделий серии РШАГ достигает порядка 15 лет.
