Назначение и область применения

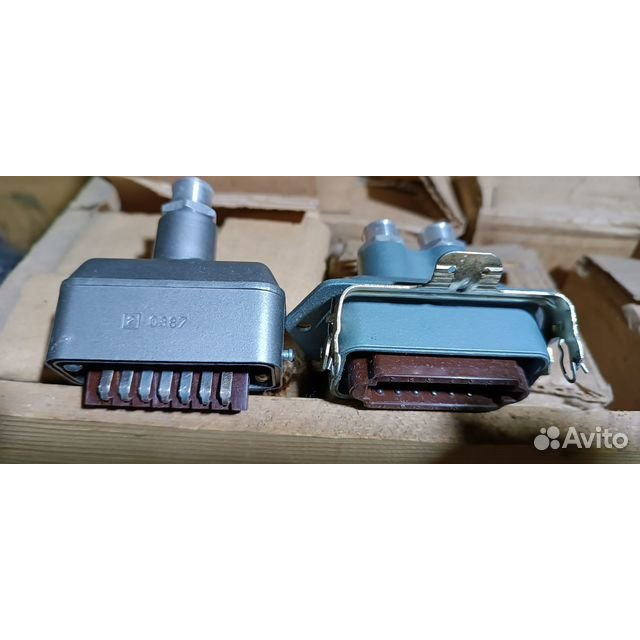

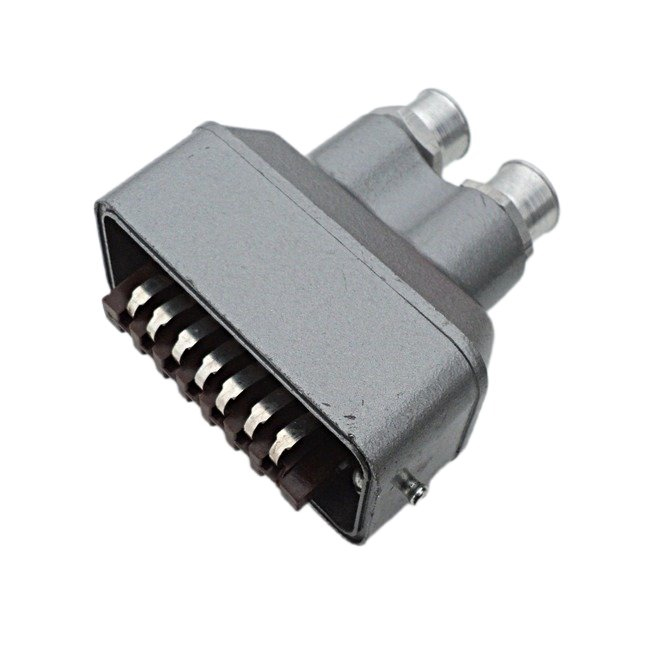

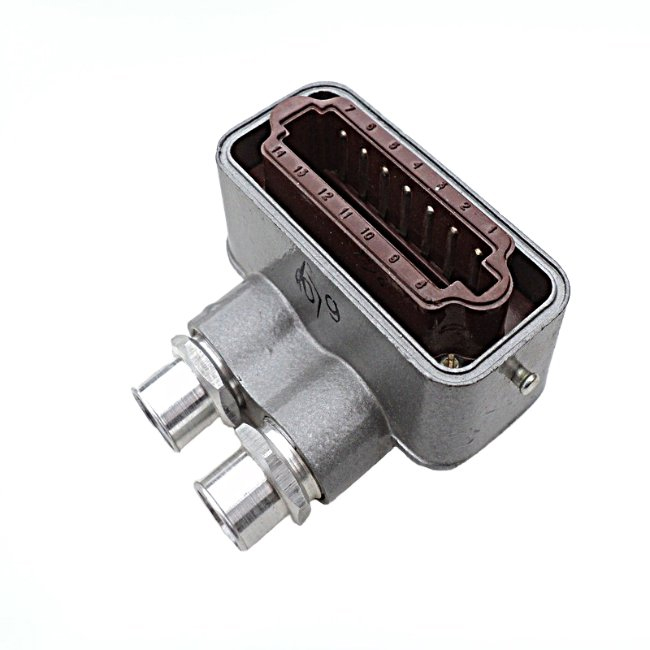

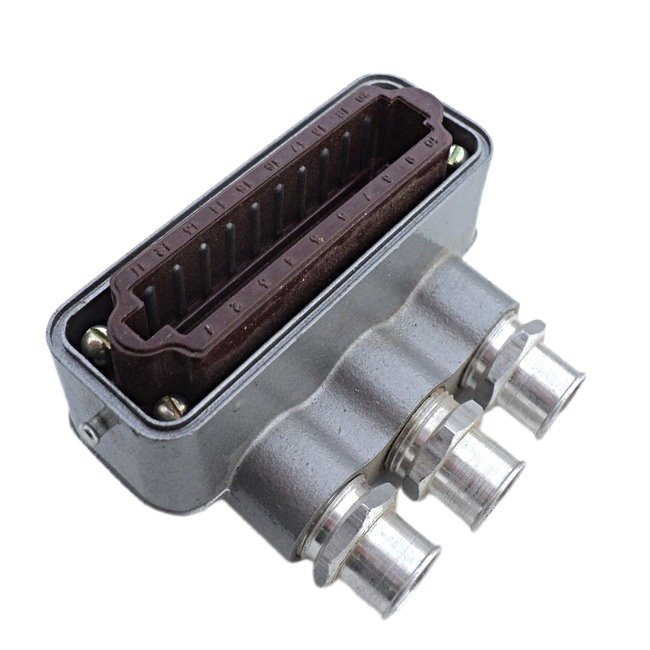

РШАГ-ПР-14-2 «5» — это розеточный низкочастотный прямоугольный разъём нормальных габаритов серии РШАГ, рассчитанный на 14 контактов и относящийся к приёмке «5» по техническим условиям. Артикул изделия — 80710. Разъём предназначен для соединения и разъединения электрических цепей постоянного, переменного тока частотой до 3 МГц, а также импульсного тока в аппаратуре общего и специального назначения.

Изделие применяется как для внутреннего, так и для наружного монтажа, в том числе в условиях повышенной вибрации и ударных нагрузок. Основные области использования — радиоэлектроника, измерительные приборы, промышленные установки и иное оборудование, где требуется надёжное разъёмное соединение с нормированными электрическими и механическими характеристиками.

Основные электрические параметры

Вилка и розетка РШАГ-ПР-14-2 составляют один соединительный узел, рассчитанный на 14 контактов. Электрические характеристики разъёма позволяют эксплуатировать его в цепях с рабочим напряжением до 600 В постоянного или переменного тока.

• Рабочий ток на контакт — до 6 А.
• Сопротивление контакта — не более 0,01 Ом.
• Сопротивление изоляции — не менее 10 ГОм в нормальных климатических условиях.
• Максимальная частота рабочего сигнала — до 3 МГц.
• Количество контактов — 14.

Указанные параметры обеспечивают стабильную передачу электрических сигналов и питания в различных режимах работы аппаратуры.

Механические и климатические характеристики

Конструкция разъёма рассчитана на эксплуатацию в жёстких условиях. Изделие выдерживает синусоидальную вибрацию в диапазоне частот примерно от 5 до 200 Гц с ускорением до 100 метров на секунду в квадрате, а также одиночные и многократные удары с ускорением до 1500 метров на секунду в квадрате.

Рабочий диапазон температур окружающей среды составляет примерно от минус 60 до плюс 85 градусов Цельсия. Допускается эксплуатация при повышенной относительной влажности до 98 процентов при температуре 40 градусов Цельсия. Такие показатели позволяют использовать разъём в аппаратуре, работающей в неотапливаемых помещениях, на подвижных объектах и в промышленных условиях.

Качество, ресурс и приёмка

Приёмка «5» указывает на определённый уровень контроля и качества по техническим условиям, что обычно связывают с повышенной надёжностью и соответствием требованиям военных или особых отраслей. Год выпуска партии — 76.

• Минимальная наработка соединителей РШАГ — порядка 5000 часов.
• Количество допустимых сочленений-расчленений — около 1000 циклов.
• Сохраняемость изделий — до 15 лет.

Розетка РШАГ-ПР-14-2 «5» поставляется как самостоятельное комплектующее изделие и предназначена для монтажа в составе ответных частей серии РШАГ. При проектировании узлов соединения рекомендуется учитывать распиновку контактов и схему монтажа в плату, которые могут быть уточнены по технической документации на конкретное применение.
