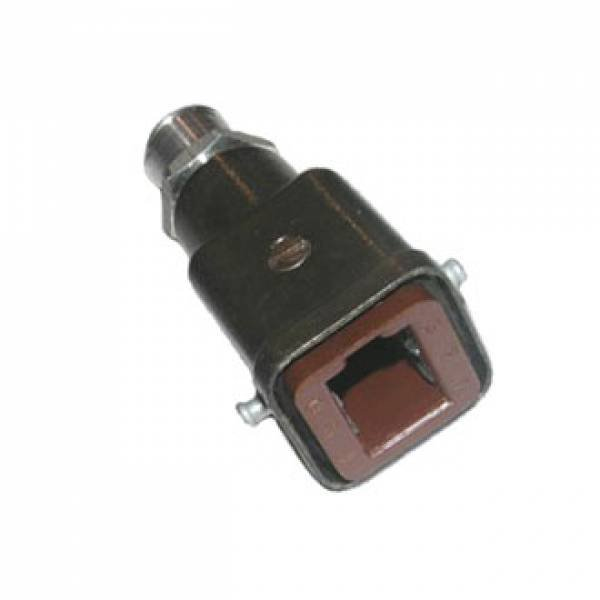

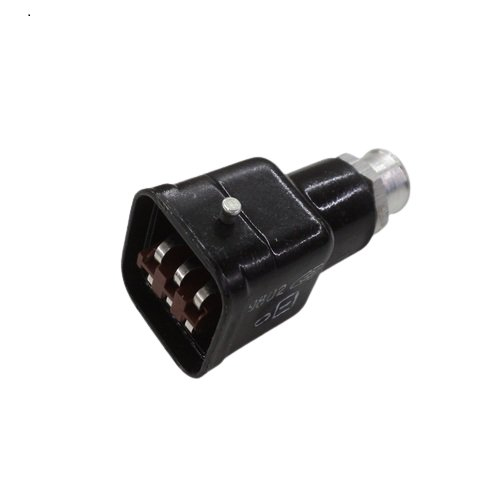

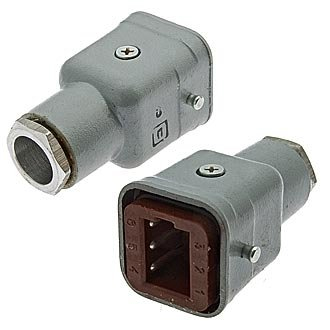

РШАГ‑КП‑6‑1 «5» — это низкочастотный прямоугольный соединитель (розетка) из серии РША, предназначен для кабельного монтажа и используется в межблочных цепях электронной и электротехнической аппаратуры.

Основные параметры

• Количество контактов — 6, круглые, с шагом в ряду 5,5 мм.

• Максимальный рабочий ток на контакт — до 6 А, суммарный ток по всем контактам — до 36 А.

• Максимальное рабочее напряжение — до 600–700 В, при этом электрическая прочность изоляции — не менее 2100 В.

Конструкция и материалы

• Исполнение: розетка кабельная прямая с одной втулкой, корпус (кожух) из алюминия, изолятор из карболита.

• Контакты — латунные, с серебряным покрытием, что обеспечивает низкое переходное сопротивление (не более 0,01 Ом или 10 мОм).

• Разъем монтируется пайкой на кабель, механическое крепление — объемный, через установочные отверстия в корпусе.

Условия эксплуатации

• Диапазон рабочих температур: примерно от −60 °С до +85 °С, что позволяет использовать разъем в жестких климатических условиях.

• Сохранность и надежность: рассчитан на несколько тысяч циклов сочленения‑расчленения и имеет высокий уровень климатической стойкости (влага, вибрация до 10 g в диапазоне 1–200 Гц).

Применение

РШАГ‑КП‑6‑1 типично используется как силовая или сигнальная розетка в промышленной и военной электронике, в схемах постоянного и переменного тока низкой частоты, а также в импульсных цепях. Для полного комплекта применяется парный разъем‑вилка (например, РШАВКП‑6‑1 или аналогичный по серии РША).
