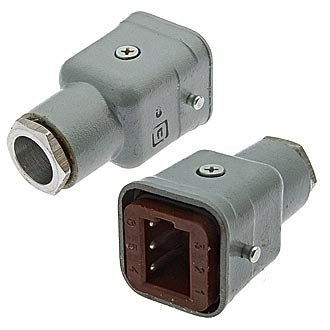

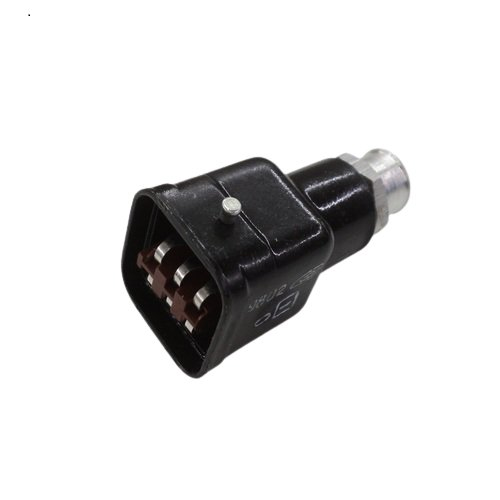

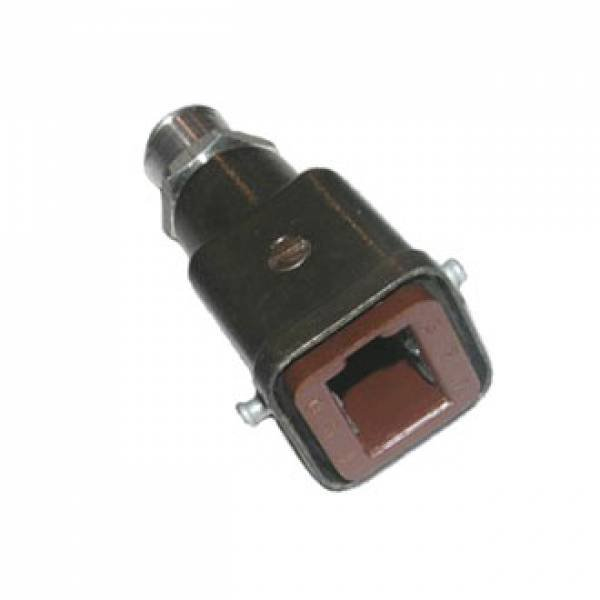

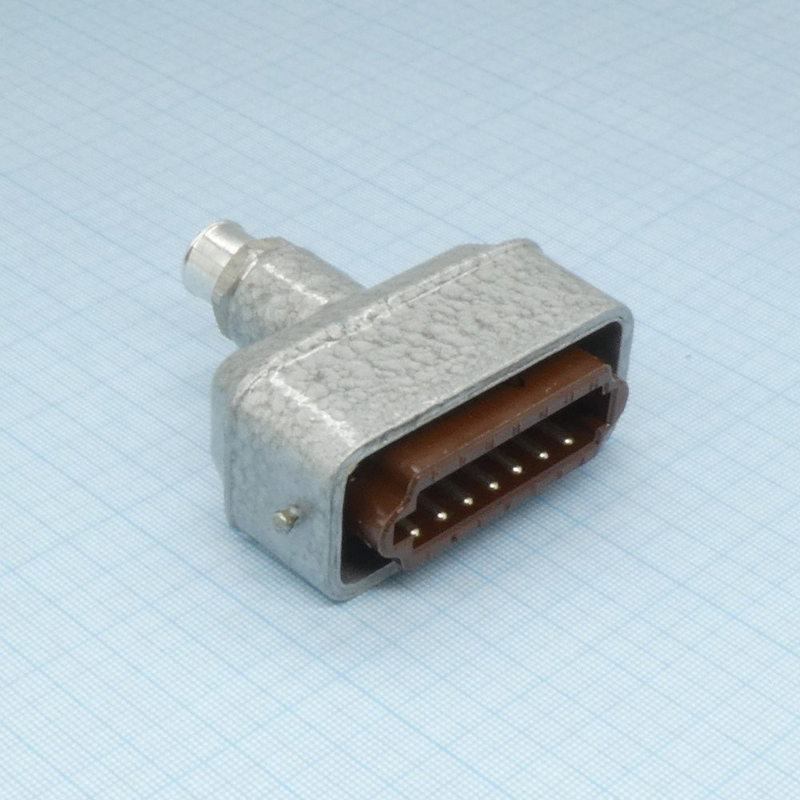

РШАГ-КП-6-1 «5» — это кабельная розетка прямоугольного низкочастотного соединителя серии РШАГ, предназначенная для ручного соединения электрических цепей.

Основные характеристики

Она имеет 6 контактов, расположенных в одном ряду с шагом 5,5 мм между контактами в ряду и 13 мм между рядами. Максимальное рабочее напряжение достигает 700 В, а номинальный ток на контакт — до 6 А (общий ток до 36 А). Сопротивление контакта не превышает 10 мОм, сопротивление изоляции — не менее 5000 МОм, а электрическая прочность изоляции — 2100 В.

Условия эксплуатации

Соединитель работает при температурах от -60°C до +85°C, влажности до 98% при +35°C и вибрации 1–200 Гц. Подходит для цепей постоянного, переменного тока (до 3 МГц) и импульсного тока, включая внутренний и наружный монтаж. Габариты — 83×34 мм, масса около 38–47 г.

Маркировка и применение

Обозначение расшифровывается как РША (тип А), Г (розетка), КП (кабельная прямая), 6 (количество контактов), 1 (одна втулка); «5» может указывать на вариант исполнения. Используется в промышленных и электротехнических системах для надежного соединения.
