РШАГ-20: надёжное соединение для электротехнических систем

РШАГ-20 — прямоугольный низкочастотный штепсельный соединитель типа А, рассчитанный на создание разъёмных соединений в электрических цепях. Изделие применяется в радиоэлектронной и электротехнической аппаратуре, где важны компактность, стабильность контакта и возможность многократного соединения и разъединения узлов.

Назначение РШАГ-20

Разъём РШАГ-20 используют для объёмного монтажа и коммутации цепей постоянного, переменного и импульсного тока. Он подходит для оборудования общего и специального назначения, включая приборные панели, блоки управления, измерительную технику, источники питания, системы автоматики и другие устройства с разъёмным межблочным подключением.

Обозначение «20» указывает на количество контактов: конструкция рассчитана на подключение двадцати электрических линий в одном соединителе. Это помогает сократить число отдельных разъёмов, упорядочить кабельную разводку и сделать обслуживание аппаратуры удобнее.

Основные характеристики

Ключевые параметры РШАГ-20 зависят от конкретного исполнения и условий приёмки, поэтому при проектировании следует сверяться с документацией на выбранную модификацию. Для распространённых исполнений характерны следующие значения:

РШАГ-20 рассчитан на использование в широком диапазоне внешних условий. В описаниях распространённых исполнений указывают работоспособность при температурах примерно от −60…−66 °C до +85 °C, при относительной влажности до 98% при +35 °C, а также стойкость к синусоидальной вибрации в диапазоне 1–200 Гц.

Конструктивные особенности

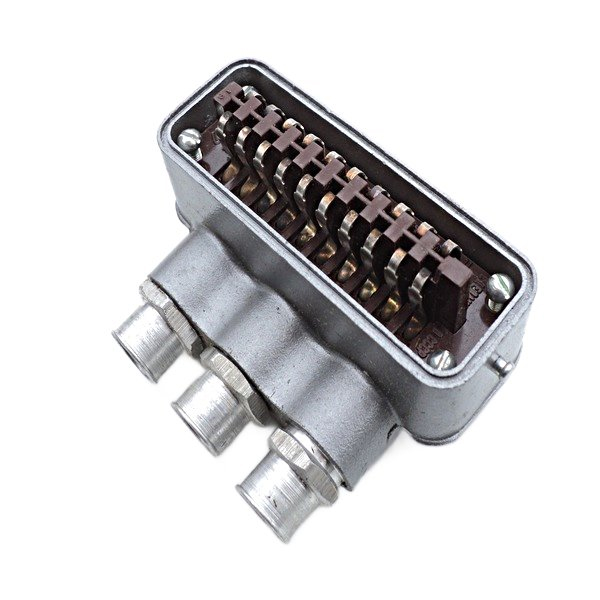

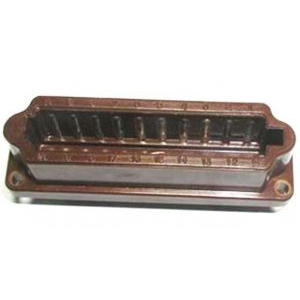

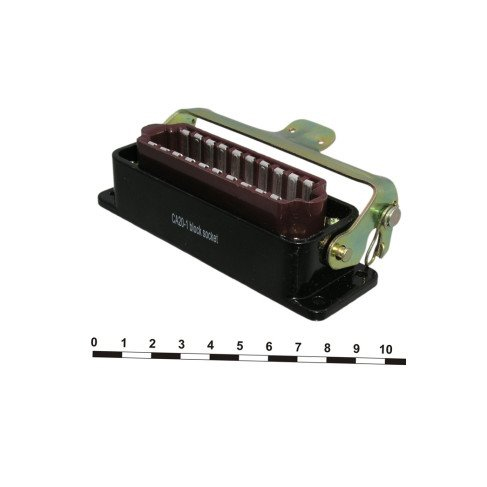

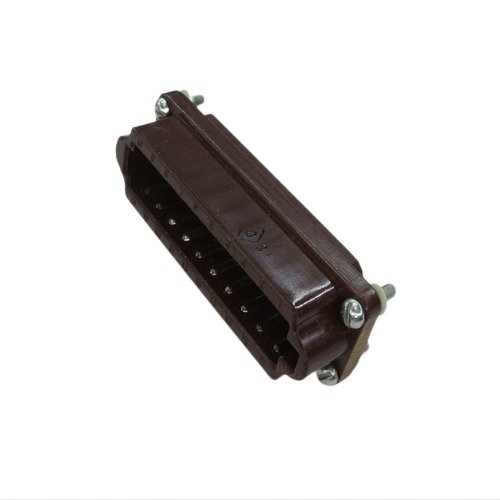

Соединитель относится к прямоугольным разъёмам, что обеспечивает рациональное расположение контактов и удобство монтажа в ограниченном пространстве. РШАГ-20 обычно выполняется в виде розетки без корпуса для внутренней установки; в линейке соединителей семейства РША также встречаются приборные, кабельные и проходные варианты корпусов для различных задач монтажа.

Контакты рассчитаны на пайку проводников при объёмном монтаже. Низкое переходное сопротивление помогает уменьшить потери в соединении и поддерживать устойчивую передачу питания или сигнала. По данным типовых технических описаний, ресурс соединителя может составлять не менее 1000 циклов сочленения и расчленения, а минимальная наработка до отказа — 5000 часов.

Преимущества применения

• Компактная 20-контактная компоновка для подключения нескольких цепей через один разъём.

• Возможность работы с постоянным, переменным и импульсным током.

• Поддержка частот до 3 МГц для низкочастотных электрических и сигнальных цепей.

• Токовая нагрузка до 6 А на каждый контакт при равномерном распределении.

• Высокое сопротивление изоляции и электрическая прочность.

• Устойчивость к температурным воздействиям, влажности и вибрационным нагрузкам.

• Удобство обслуживания: разъёмная конструкция позволяет отсоединять блоки без демонтажа всей проводки.

Где применяется РШАГ-20

РШАГ-20 востребован там, где необходимы надёжные многоконтактные соединения между кабелем, прибором или отдельными функциональными блоками. Типичные области применения:

• Радиоэлектронные устройства и измерительные комплексы.

• Аппаратура управления и промышленной автоматики.

• Системы контроля, сигнализации и телемеханики.

• Электротехнические шкафы и приборные блоки.

• Испытательные стенды и лабораторное оборудование.

• Специальная техника, работающая при вибрации и изменяющихся климатических условиях.

Например, в приборном блоке РШАГ-20 может объединить линии питания, управляющие сигналы и цепи контроля, позволяя быстро отсоединить модуль для диагностики или ремонта без распайки всей кабельной сети.

При выборе РШАГ-20 важно учитывать не только число контактов, но и фактическую нагрузку по каждой линии, напряжение, требования к корпусному исполнению, способу монтажа и климатическому исполнению. Это позволит обеспечить корректную работу соединения в составе конкретного устройства.
