Назначение разъёма РШАГ-20-О

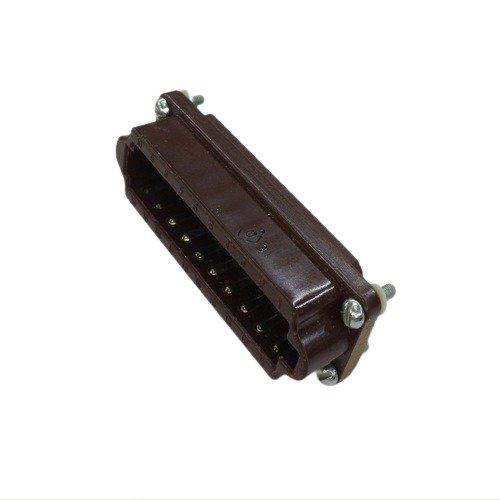

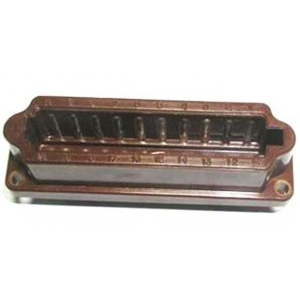

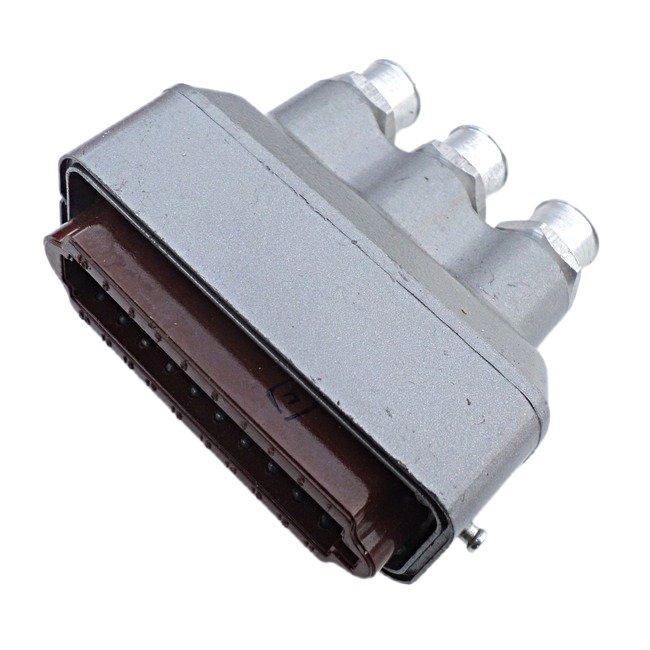

РШАГ-20-О импорт — это прямоугольный низкочастотный электрический разъём серии РШАГ, выполненный по типу «вилка–розетка» с двумя рядами контактов и 20 полюсами. Изделие предназначено для внутреннего монтажа и коммутации разнотипных сигналов и цепей питания в промышленной аппаратуре. Разъём применяется там, где требуется компактное и надёжное соединение большого числа проводников в одном корпусе.

Основные технические параметры

Ключевые электрические и конструктивные характеристики разъёма определяют область его применения и допустимые режимы работы:

• Количество контактов — 20, с шагом в ряду около 5,5 мм и межрядным шагом порядка 13 мм.
• Максимальное рабочее напряжение — до 600–700 В (в зависимости от конкретного исполнения и технических условий).
• Ток на каждый контакт — до 6 А, суммарный ток на соединитель — до 120 А.
• Сопротивление контакта — не более 10 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — порядка 2100 В.

Конструкция и исполнение

Разъём выполнен как прямоугольный низкочастотный соединитель с круглыми контактами. Корпус и изоляторы обычно изготовлены из термопластичной или ударопрочной пластмассы, цвет изолятора — чаще синий. Контакты изготавливаются из латуни с покрытием серебром или оловянно-висмутовым сплавом. Крепление контактов — врубное или паяное. Монтаж разъёма на панель осуществляется механическим способом через монтажные отверстия.

Условия эксплуатации

Климатическое исполнение УХЛ (УХЛ 2.1) класса В. Рабочий диапазон температур — примерно от минус 60 до плюс 85 градусов Цельсия. Допустимая влажность — до 98% при температуре плюс 40 градусов Цельсия. Разъём рассчитан на работу в цепях постоянного, переменного (до 3 МГц в некоторых технических условиях) и импульсного токов. Изделие выдерживает синусоидальную вибрацию в диапазоне 1–200 Гц с ускорением до 10g.

Надёжность и ресурс

Гамма-процентный ресурс (наработка до отказа) составляет порядка 5000 часов. Число сочленений-расчленений — не менее 1000 циклов. Разъём относится к исполнению с нормальной механической группой защиты и стандартным уровнем приёмки (вид приёмки «1» — ОТК), что соответствует общим требованиям военной и промышленной техники.

Область применения

Благодаря сочетанию большого числа контактов, стойкости к вибрации и широкому температурному диапазону, РШАГ-20-О импорт применяется в промышленной аппаратуре для коммутации сигнальных и силовых цепей. Разъём подходит для использования в составе блоков и стоек, где необходимы надёжное панельное крепление и стабильный электрический контакт в условиях повышенных нагрузок и неблагоприятных климатических факторов.

Комплектация и особенности поставки
