Назначение соединителя РШАГ-20-О «1»

РШАГ-20-О «1» — это 20-контактная розетка без корпуса из серии прямоугольных соединителей РШАГ. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Розетка применяется для коммутации электрических соединений в составе радиоэлектронной аппаратуры, приборов и устройств, где требуется надёжный многоконтактный разъём с фиксированными электрическими и механическими параметрами.

Артикул изделия — 40902, категория — РША. Поставка осуществляется с приёмкой «1», что подтверждает соответствие требованиям приёмо-сдаточных испытаний для изделий ответственного назначения. Годы выпуска — 86-89.

Конструкция и габариты

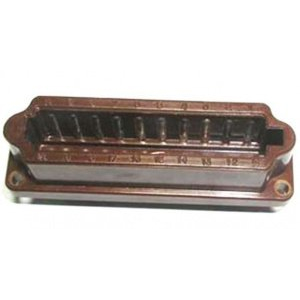

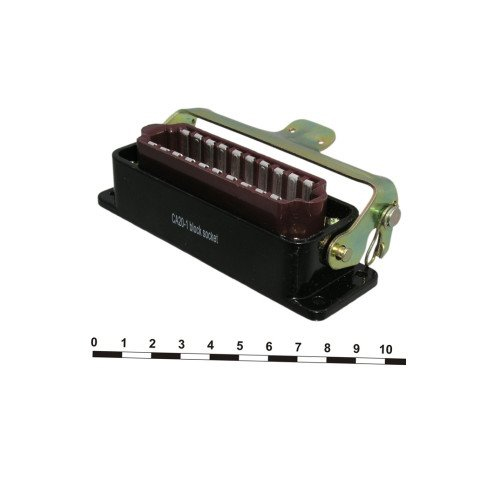

Розетка выполнена без корпуса, что позволяет монтировать её непосредственно в аппаратуре с учётом компоновочных требований. Габаритные размеры составляют 73,5 на 23 на 24,5 мм. Шаг контактов в ряду равен 5,5 мм, расстояние между рядами — 13 мм. Всего изделие имеет 20 контактов, что обеспечивает плотную компоновку при сохранении удобства монтажа.

Отсутствие корпуса расширяет возможности применения: розетку можно устанавливать как при внутреннем монтаже, так и при наружном исполнении в зависимости от конструкции аппаратуры и условий эксплуатации.

Электрические характеристики

Соединитель рассчитан на ток до 6 А на каждый контакт, при этом суммарный ток по всем контактам достигает 120 А. Рабочее напряжение составляет до 700 В. Электрические параметры подтверждены следующими значениями:

• сопротивление контактов — не более 10 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• электрическая прочность изоляции — не менее 2100 В.

Такие параметры обеспечивают стабильность соединения и минимальные потери в цепях питания и сигнальных цепях. Ресурс изделия — до 1000 циклов соединений при наработке до 5000 часов, что соответствует длительной эксплуатации в составе стационарной и подвижной аппаратуры.

Условия эксплуатации и стойкость к внешним воздействиям

Розетка сохраняет работоспособность в широком диапазоне климатических и механических воздействий. Температурный диапазон эксплуатации — от минус 60 до плюс 85 градусов Цельсия при относительной влажности до 98 процентов при температуре плюс 35 градусов Цельсия. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 200 Гц с ускорением до 10g (100 метров на секунду в квадрате), а также механические удары с ускорением до 1500 метров на секунду в квадрате.

Допускается работа при пониженном атмосферном давлении вплоть до 1,3 на 10 в минус двенадцатой степени миллиметра ртутного столба. Климатическое исполнение — УХЛ (умеренный и холодный климат) либо В (всеклиматическое) в соответствии с ГОСТ. Срок сохраняемости изделия достигает 15 лет, что подтверждает высокую стойкость используемых материалов и покрытий.

Область применения

РШАГ-20-О «1» применяется в составе электрических соединителей серии РШАГ для монтажа в аппаратуре, работающей в жёстких условиях: при широком перепаде температур, вибрациях, ударах и повышенной влажности. Благодаря 20 контактам и компактным размерам розетка востребована в приборостроении, радиоэлектронике и системах, где требуется надёжная многоконтактная коммутация цепей постоянного, переменного и импульсного тока.
