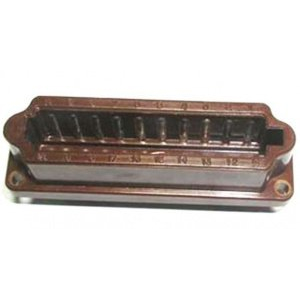

РШАГ-20-О

РШАГ‑20‑О — это отечественный электрический разъём семейства РША, предназначенного для приборно‑кабельного монтажа и соединения низкочастотных низковольтных цепей постоянного, переменного (до примерно 3 МГц) и импульсного тока.

Назначение и конструкция

Разъём типа РШАГ‑20 относится к прямоугольным низкочастотным соединителям нормальных габаритов, рассчитанным на внутренний или наружный монтаж в электрооборудовании. По конструкции это 20‑контактный соединитель с двумя рядами штыревых/гнёздных контактов, выполненный в корпусном исполнении, предназначенном для работы в составе прибора и ответной кабельной вилки РША (как правило, РШАВ).

Основные электрические характеристики

• Рабочий ток на каждый контакт — до 6 А при равномерной нагрузке.

• Максимальное рабочее напряжение (амплитудное значение) — порядка 600–700 В, в зависимости от приёмочной группы и условий эксплуатации.

• Сопротивление контакта — не более 0,01 Ом (до 10 мОм в ряде описаний), что обеспечивает низкие потери и высокую надёжность соединения.

• Сопротивление изоляции в нормальных климатических условиях — не менее нескольких ГОм, электрическая прочность изоляции — порядка 2 кВ и выше.

Климатические и механические условия

Разъёмы РШАГ‑20 рассчитаны на климатическое исполнение УХЛ, В, то есть работоспособны в условиях умеренного и холодного климата, в том числе в помещениях и наружных установках с повышенной влажностью. Они допускают синусоидальную вибрацию в диапазоне частот 1–200 Гц с ускорением до 10g, а также многократные удары и до ~1000 циклов сочленения‑расчленения без потери надёжности контактов.
