РШАГ-20-О

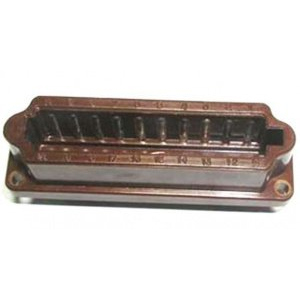

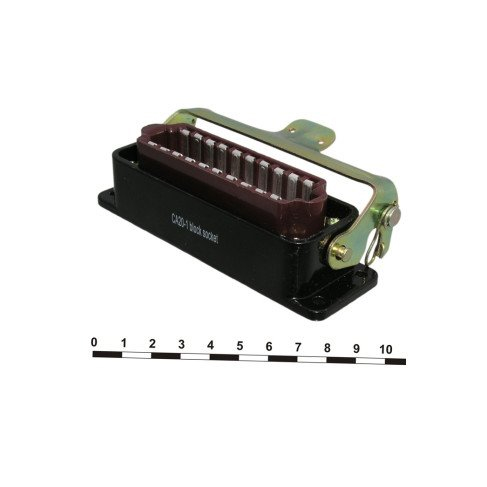

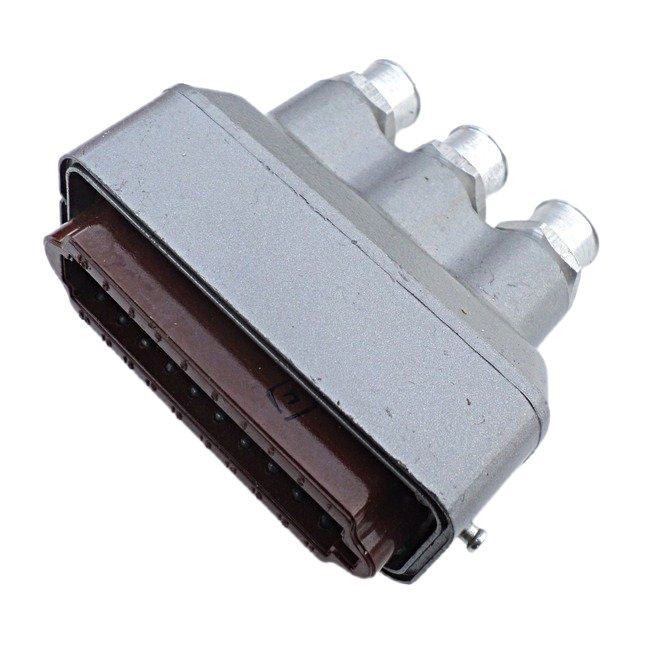

РШАГ-20-О — это электрический разъём (розетка) прямоугольного типа из серии РШАГ, предназначенный для соединения в цепях постоянного, переменного (до 3 МГц) и импульсного тока.

Основные характеристики

Он имеет 20 контактов с шагом 5,5 мм в ряду и 13 мм между рядами, габариты около 73,5×23×24,5 мм (без корпуса).
Рабочий ток на контакт — 6 А (общий до 120 А), напряжение до 700 В (амплитудное при приемке ОТК).
Сопротивление контактов — не более 10 мОм, изоляции — не менее 5000 МОм, электрическая прочность — 2100 В.

Условия эксплуатации

Температурный диапазон от -60...-66 °С до +85 °С, относительная влажность до 98% при +35 °С.
Выдерживает синусоидальную вибрацию 1–200 Гц с ускорением 10g (100 м/с²), пониженное давление до 1·10⁻¹² мм рт. ст.
Климатическое исполнение УХЛ и В (умеренный/холодный климат, всеклиматическое), ресурс — 5000 часов наработки до отказа, до 1000 соединений-расчленений.

Применение

Используется в промышленных и железнодорожных системах для надежного соединения цепей, часто без корпуса для объемного монтажа.
Покрытие контактов — серебро или олово-висмут.
