Назначение и общее описание

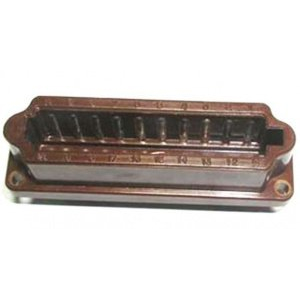

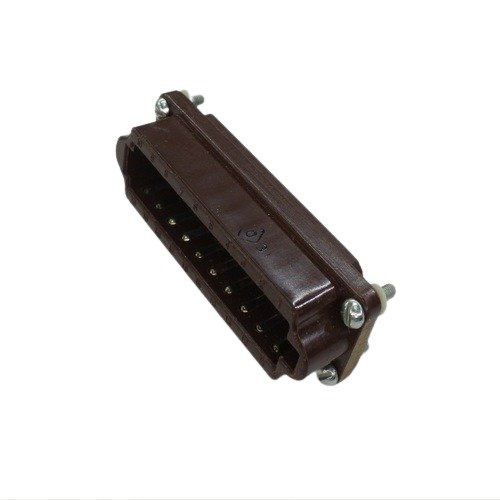

РШАГ-20 «1» — это 20-контактная розетка прямоугольного типа без корпуса, предназначенная для обеспечения электрических соединений в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного тока. Изделие относится к соединителям штепсельного типа А и применяется в промышленных и технических системах, в том числе в железнодорожном оборудовании. Артикул товара — 40899, категория — РША.

Конструктивное исполнение без корпуса позволяет встраивать розетку непосредственно в аппаратуру, монтажные панели и блоки, где требуется компактное и надёжное штепсельное соединение. Прямоугольная форма и фиксированный шаг контактов обеспечивают удобство установки и точное совмещение с ответной частью.

Основные технические характеристики

Габаритные размеры розетки составляют 73,5 на 23 на 24,5 мм, масса — около 32 г. Шаг контактов в ряду равен 5,5 мм, расстояние между рядами — 13 мм. Максимальное рабочее напряжение достигает 700 В, ток на один контакт — до 6 А, при этом суммарный ток по всем контактам составляет до 120 А.

• Сопротивление контакта — не более 10 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 2100 В.
• Материал штырей — серебро.
• Климатическое исполнение — УХЛ или В по ГОСТ.
• Приёмка — «1».

Указанные электрические параметры подтверждают пригодность изделия для ответственных цепей, где важны стабильность переходного сопротивления и высокая диэлектрическая прочность.

Условия эксплуатации и надёжность

Розетка РШАГ-20 «1» рассчитана на работу при температуре от минус 60 до плюс 85 градусов Цельсия, при относительной влажности до 98 процентов (при температуре плюс 35 градусов Цельсия) и при пониженном давлении до 1·10 в минус двенадцатой степени мм ртутного столба. Изделие выдерживает вибрацию в диапазоне от 1 до 200 Гц с ускорением до 10g.

Ресурс работы включает не менее 1000 сочленений-расчленений и наработку 5000 часов.

Область применения и комплектация

Благодаря сочетанию компактных размеров, широкого диапазона рабочих температур и устойчивости к вибрации розетка применяется в железнодорожном оборудовании, промышленных системах управления, измерительной и специальной аппаратуре. Она обеспечивает электрическое соединение цепей постоянного, переменного и импульсного тока.

Год выпуска товара — 78–89. Производитель в предоставленных данных не указан, сведения о комплектации и стране производства отсутствуют. Приёмка «1» подтверждает соответствие изделия установленным требованиям.
