Назначение

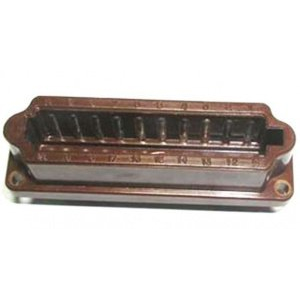

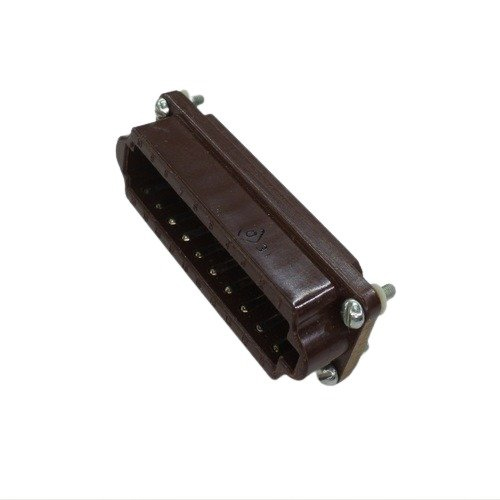

РШАГ-20 «1» — электрический низкочастотный прямоугольный соединитель, выполненный в виде розетки (гнезда). Изделие предназначено для коммутации цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Соединитель обеспечивает надёжное электрическое соединение оборудования в промышленной и железнодорожной технике.

Артикул изделия — 40898, категория — РША. Приёмка — «1», год выпуска — 80–88. Производитель в предоставленных данных не указан.

Технические характеристики

Основные параметры соединителя определяются его контактной системой и электроизоляционными свойствами.

• Количество контактов — 20.
• Шаг контактов в ряду — 5,5 мм, между рядами — 13 мм.
• Рабочий ток на контакт — 6 А, общий ток — до 120 А.
• Рабочее напряжение — до 700 В.
• Сопротивление контактов — не более 10 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность — 2100 В.
• Габаритные размеры — 73,5 на 23 на 24,5 мм.
• Масса — до 32 г.

Указанные значения подтверждают принадлежность изделия к классу низкочастотных прямоугольных соединителей с высокими требованиями к стабильности переходного сопротивления и электрической прочности изоляции.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях. Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия. Допускается эксплуатация при относительной влажности до 98 процентов при температуре плюс 35 градусов Цельсия и при пониженном атмосферном давлении до 1·10-12 мм ртутного столба.

Изделие выдерживает вибрационные нагрузки в диапазоне от 1 до 200 Гц с ускорением до 100 метров на секунду в квадрате, а также механические удары. Ресурс наработки составляет 5000 часов, количество сочленений и расчленений — 1000 циклов.

Срок сохраняемости: 20 лет для исполнения УХЛ и 15 лет для исполнения В.

Применение и конструктивные особенности

РШАГ-20 «1» применяется для соединения оборудования в цепях управления, сигнализации и питания. Изделие выпускается в двух вариантах: без корпуса — для внутреннего монтажа, и с корпусом — для наружного монтажа с пыле- и брызгозащитой.

Серебряные контакты обеспечивают надёжную работу в суровых условиях, включая железнодорожное оборудование. Сочетание большого числа контактов, значительного рабочего тока на контакт и широкого температурного диапазона делает соединитель пригодным для ответственных узлов подвижного состава и стационарных промышленных установок.
