Назначение

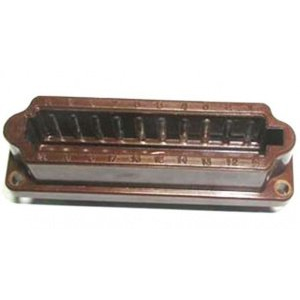

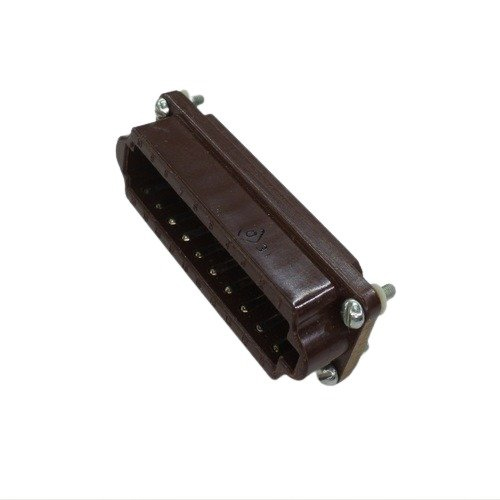

РШАГ-20 «1» — это 20-контактная розетка прямоугольного типа без корпуса, предназначенная для соединения электрических цепей. Изделие относится к низкочастотным соединителям штепсельного типа А и применяется как во внутренних, так и в наружных монтажах. Розетка обеспечивает электрическое соединение цепей постоянного, переменного и импульсного тока в составе радиоэлектронной аппаратуры и других устройств, где требуется надёжная коммутация при повышенных требованиях к условиям эксплуатации.

Подтверждённые технические характеристики

Габаритные размеры разъёма составляют 73,5 на 23 на 24,5 мм, масса — около 32 г. Шаг контактов в ряду равен 5,5 мм, между рядами — 13 мм. Максимальное рабочее напряжение достигает 700 В, ток на один контакт — не более 6 А, общий ток — до 120 А. Сопротивление контакта составляет не более 10 мОм, сопротивление изоляции — не менее 5000 МОм, прочность изоляции — 2100 В. Материал штырей — серебро.

Основные параметры

• Количество контактов — 20.
• Тип — розетка прямоугольная без корпуса, штепсельный соединитель типа А.
• Шаг контактов в ряду — 5,5 мм.
• Шаг между рядами — 13 мм.
• Максимальное рабочее напряжение — до 700 В.
• Ток на контакт — не более 6 А.
• Суммарный ток — до 120 А.
• Сопротивление контакта — не более 10 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Прочность изоляции — 2100 В.
• Материал штырей — серебро.

Условия эксплуатации

Изделие рассчитано на работу с постоянным, переменным током с частотой до 3 МГц и импульсным током в диапазоне температур от минус 60 до плюс 85 градусов Цельсия. Климатическое исполнение — УХЛ или В по ГОСТ. Разъём выдерживает вибрацию в диапазоне от 1 до 200 Гц с ускорением 10g, а также влажность до 98 процентов при температуре плюс 35 градусов Цельсия. Исполнение — всеклиматическое.

Показатели надёжности и ресурс

Наработка до отказа составляет до 5000 часов. Количество циклов сочленения и расчленения — до 1000. Сохраняемость — от 15 до 20 лет. Такие показатели позволяют применять розетку в составе аппаратуры, рассчитанной на длительную эксплуатацию с периодическим подключением и отключением.

Применение и исполнение

РШАГ-20 «1» используется для соединения электрических цепей во внутренних и наружных монтажах. Возможны варианты с кабельными корпусами в пылебрызгозащищённом исполнении, что расширяет область применения изделия. Конструкция без корпуса предполагает установку в состав аппаратуры или монтаж с использованием дополнительных элементов.

Соответствие и приёмка

Розетка соответствует техническим условиям типа бР0.364.023 и имеет всеклиматическое исполнение. Приёмка «1», год выпуска — 91-92. Артикул изделия — 40897, категория — РША. Производитель в предоставленных данных не указан.
